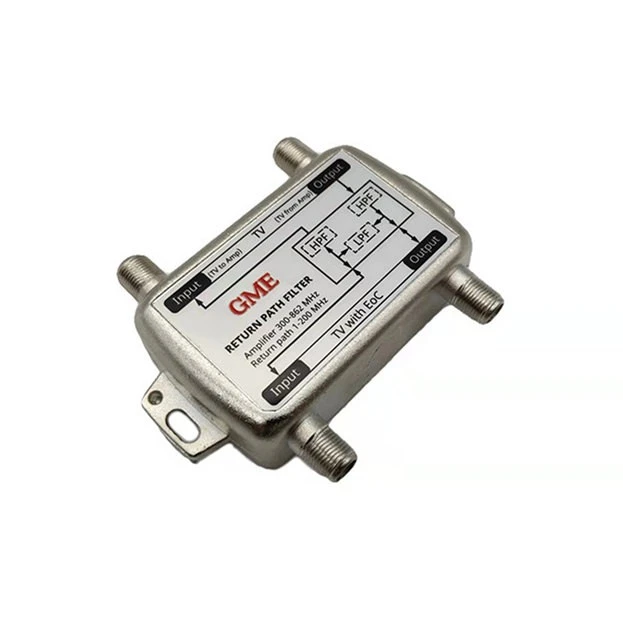

Popis

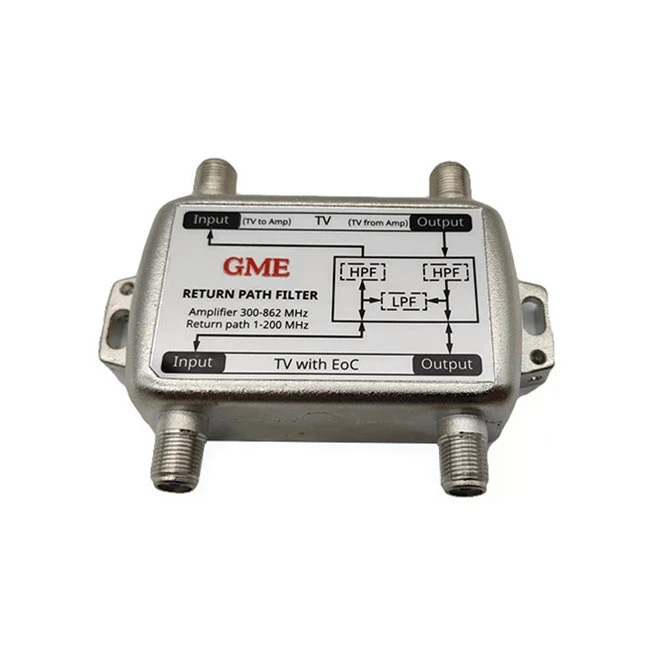

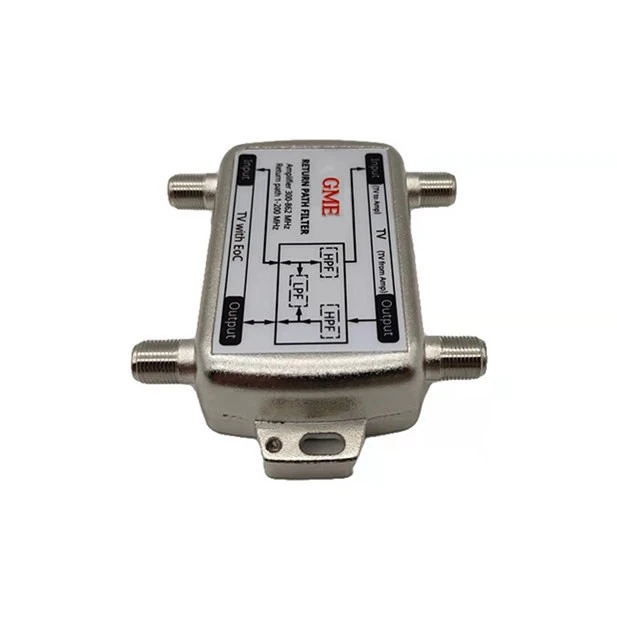

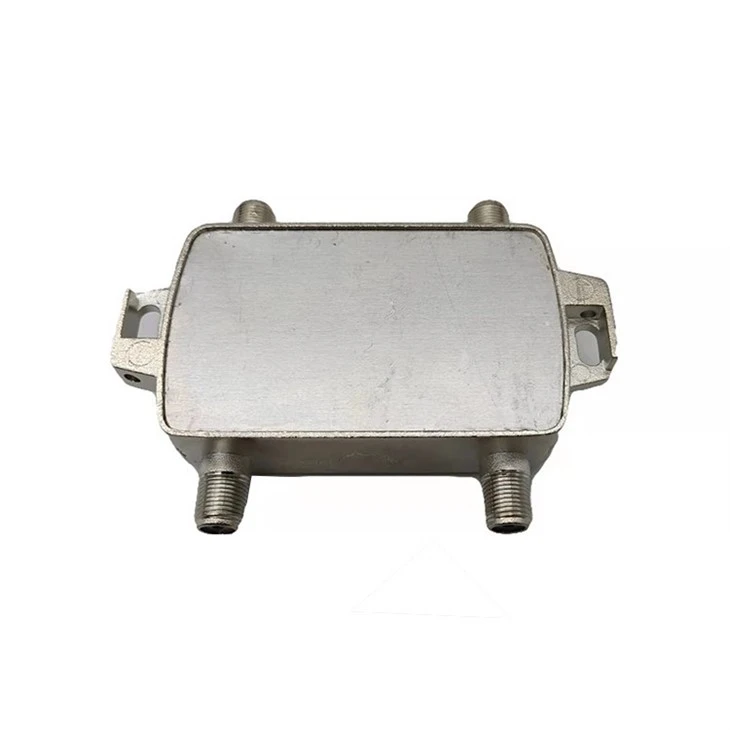

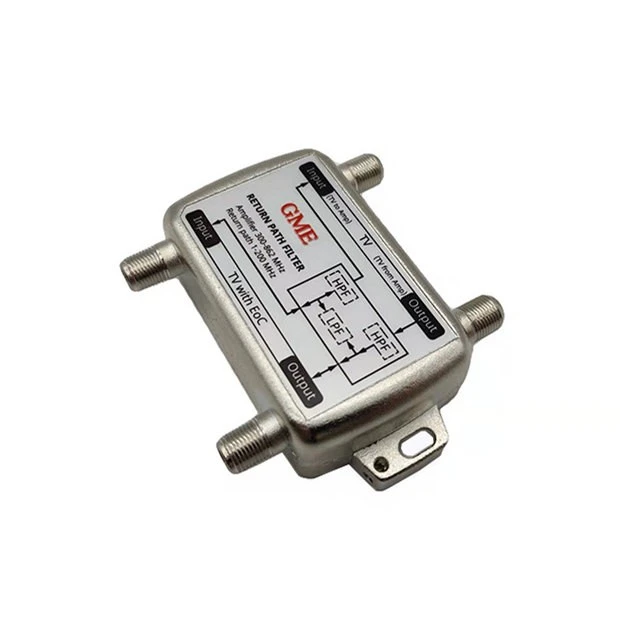

Filtr zpětné cesty se používá k obejití zesilovačů v normální koaxiální TV síti na datové frekvenci EoC. To umožňuje, aby data měla zpětnou cestu a TV signál byl zesílen.
Specifikace
|
Místo původu: Guangdong, Čína |
|||
|
Číslo modelu: GDF-002 (GRPF-200) |
|||
|
POLOŽKA |
TYPICKÝ |
LIMIT QC |
ZKUŠEBNÍ PODMÍNKY |
|
Frekvenční rozsah |
|||
|
|
|
1-200 MHz |
Návratová cesta |
|
|
|
300-862 MHz |
Zesilovač |
|
Ztráta vložení |
|||
|
IN (TV+EoC) na OUT (TV+EoC) |
-1,5dB |
-2,0dB max |
1-200 MHz |
|
IN (TV+EoC) do IN (TV do zesilovače)& |
-1,5dB |
-2,0dB max |
300-862 MHz |
|
Out (TV+EoC) do Out (TV From Amp) |
|||
|
Izolace |
|||
|
IN (TV do zesilovače) do výstupu (TV z zesilovače) |
-37 dB |
-32dB min |
1-5 MHz |
|
|
-50 dB |
-48dB min |
6-200 MHz |
|
|
-60 dB |
-50dB min |
300-862 MHz |
|
Odmítnutí |
|||
|
IN (TV+EoC) na OUT (TV+EoC) |
-60 dB |
-50dB min |
300-862 MHz |
|
IN (TV+EoC) do IN (TV do zesilovače) & |
-37 dB |
-32dB min |
1-5 MHz |
|
Out (TV+EoC) do Out (TV From Amp) |
-50 dB |
-48dB min |
6-200 MHz |
|
Návratová ztráta |
|||
|
|
-16 dB |
-14dB min |
5-200 MHz |
|
|
-17 dB |
-15dB min |
300-862 MHz |
|
DC Pass |
|
Ano |
IN (TV+EoC) do IN (TV do zesilovače) & |
|
|
Out (TV+EoC) do Out (TV From Amp) |
||
|
Provozní teplota |
|
-10-+40 stupeň |
|
|
Skladovací teplota |
|
-20-+70 stupeň |
|
|
Konektor |
|
F Typ samice |
Všechny porty |
|
Impedance |
|
75 ohmů |
|
Profil společnosti

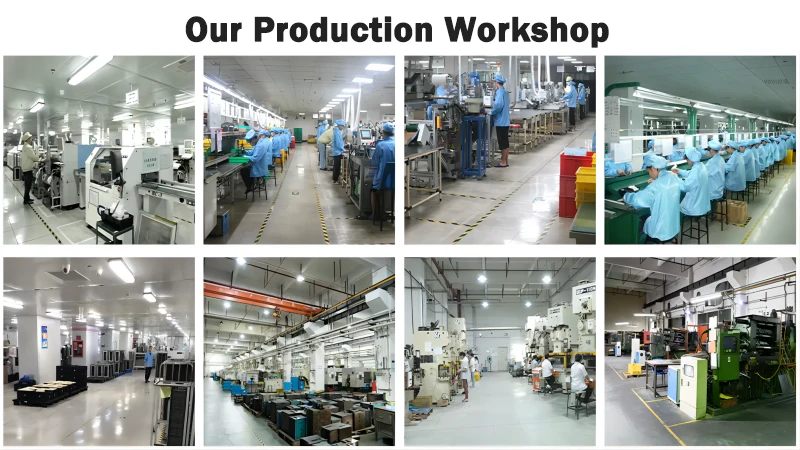

Společnost Goodmind Electronics (Shenzhen) Co., Ltd. byla založena v roce 1992 se základním kapitálem 18 milionů amerických dolarů. Vlastní továrna se nachází v Shenzhenu a má více než 1000 zaměstnanců. Je to high{9}}tech podnik integrující výzkum a vývoj, výrobu, prodej a služby. Společnost se specializuje na profesionální výrobní společnost pro antény / síťovou komunikaci / Bluetooth / AV příslušenství / chytrou domácnost / příslušenství do auta. Továrna je vertikálně integrovaná. Továrna má zpracování plastů, lisování kovů, tlakové lití zinku, SMT, DIP a montážní centrum. Společnost má silnou finanční sílu, profesionální tým výzkumu a vývoje, vynikající výrobní zařízení a štíhlou výrobu a věnuje se vytváření vysoce{13}}kvalitních produktů pro zákazníky.
Co je filtr zpětné cesty?
V RF komunikačních systémech je filtr zpětné cesty komponenta navržená k odfiltrování nežádoucích signálů nebo šumu, které mohou narušovat správnou činnost systému. Pomáhá zajistit, aby signály přenášené ze zařízení nebo systému na jiné místo byly bez rušení a šumu, čímž je zachována integrita komunikace.
Jak funguje filtr zpětné cesty?
Filtry zpětné cesty obvykle používají různé techniky, jako je pasivní filtrování LC (induktor{0}}kondenzátor), aktivní filtrování nebo digitální zpracování signálu, aby selektivně zeslabily určité frekvence nebo frekvenční rozsahy. Blokováním nežádoucích signálů a zároveň umožněním průchodu požadovaných signálů pomáhají filtry zpětné cesty zlepšit poměr signálu-k-šumu a zlepšit celkový výkon systému.
Kde se používají filtry zpětných cest?
Filtry zpětné cesty nacházejí uplatnění v různých RF komunikačních systémech, včetně sítí kabelové televize (CATV), satelitních komunikačních systémů, širokopásmových internetových sítí a bezdrátových komunikačních systémů. Často se používají v sestavách vysílačů-přijímačů, kde je udržování čisté zpětné cesty pro signály zásadní pro spolehlivou komunikaci.
FAQ
Otázka: Jaké jsou výhody použití filtrů zpětné cesty?
Odpověď: Filtrováním nežádoucího rušení a šumu pomáhají filtry zpětné cesty zlepšit kvalitu signálu, snížit degradaci signálu a zlepšit celkový výkon a spolehlivost RF komunikačních systémů. Mohou také pomoci minimalizovat elektromagnetické rušení (EMI) a zajistit shodu s regulačními normami.
Otázka: Jak mohu vybrat správný filtr zpětné cesty pro svou aplikaci?
Odpověď: Zvažte faktory, jako je frekvenční rozsah provozu, požadovaná úroveň útlumu nežádoucích signálů, požadavky na přizpůsobení vstupní/výstupní impedance a jakékoli specifické environmentální nebo regulační aspekty. Při výběru vhodného filtru zpětné cesty může pomoci konzultace s odborníky na RF inženýrství nebo odkaz na systémové specifikace.
Otázka: Existují různé typy filtrů zpětné cesty?
Odpověď: Ano, zpětné filtry se dodávají v různých typech a konfiguracích, včetně pasivních filtrů, aktivních filtrů, filtrů pro povrchovou montáž, koaxiálních filtrů a integrovaných filtračních modulů. Výběr typu filtru závisí na konkrétních požadavcích a omezeních aplikace.
Otázka: Jaké jsou některé běžné problémy spojené s filtry zpětné cesty?
Odpověď: Mezi běžné problémy patří kompromisy- mezi výkonem filtru (útlum, ztráta vložení) a dalšími parametry systému, jako je velikost, cena a spotřeba energie. Návrh efektivních filtrů zpětné cesty může také zahrnovat řešení problémů, jako je impedanční přizpůsobení, zvlnění propustného pásma a nelineární zkreslení.
Otázka: Existují nějaké požadavky na údržbu filtrů zpětné cesty?
Odpověď: Filtry zpětné cesty obvykle nevyžadují pravidelnou údržbu. Pravidelné kontroly však mohou být nezbytné pro zajištění správné funkce filtru a pro zjištění jakýchkoli známek poškození nebo degradace, které mohou ovlivnit jeho výkon. V takových případech může být nutná výměna nebo oprava.
