Popis

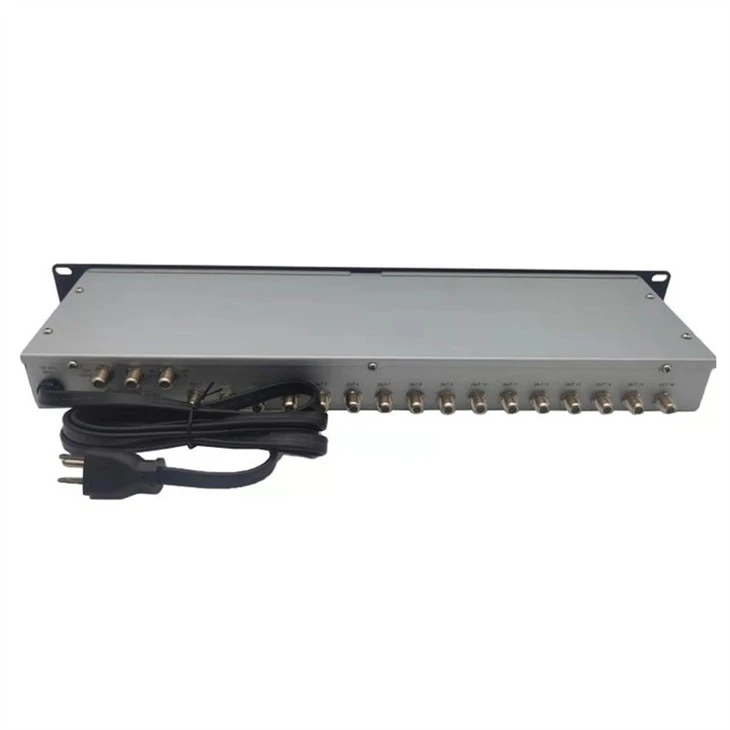

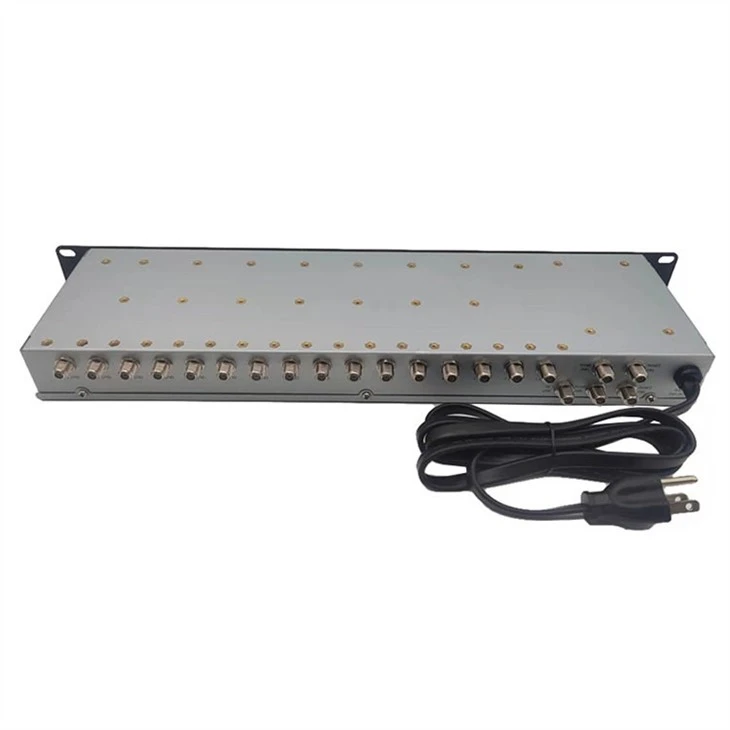

MSR-516 namontovaný v racku je kompatibilní s DIRECTV přijímacími systémy fáze 3 paraboly tím, že umožňuje 4 vstupy LNB a 1 anténu a poskytuje 16 výstupů. 5Satelitní multipřepínač X16 namontovaný v racku Na 2 vstupních portech je poskytován konstantní tón 22 kHz a 14 nebo 18 stejnosměrných voltů jsou poskytovány k přepínání vnitřních voltů LNB.

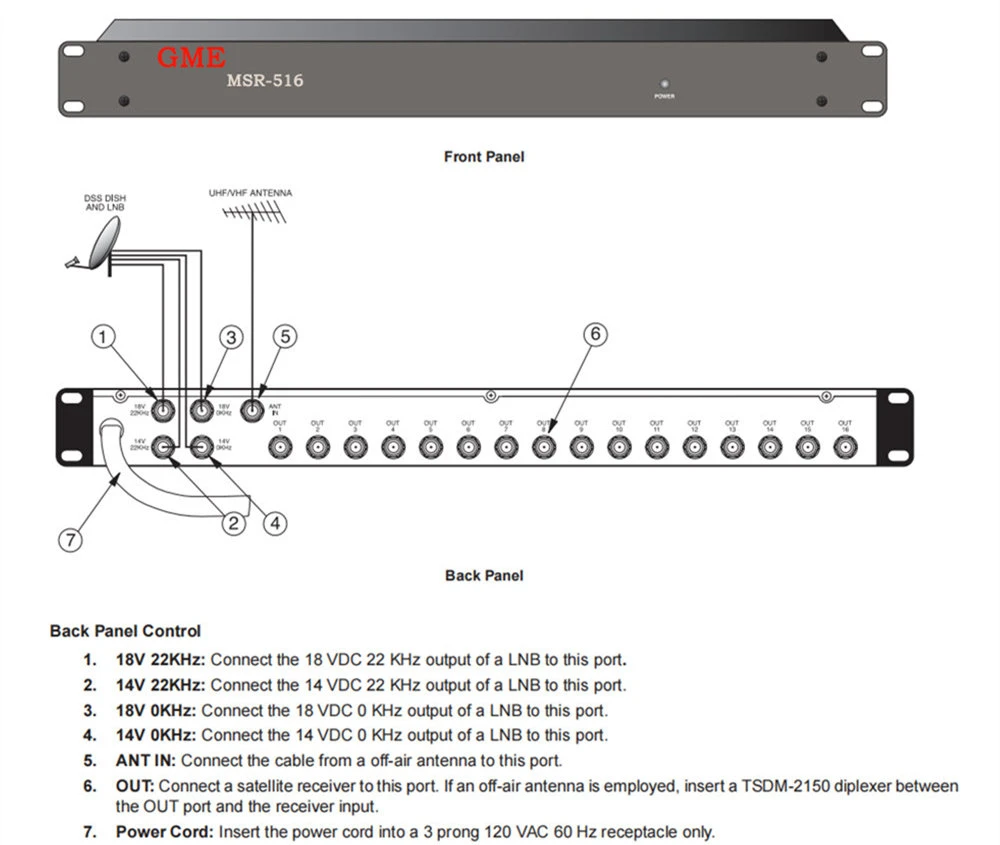

- Jednoduchý design rozhraní s 5 vstupy poskytuje 4 satelitní vstupy s polaritou plus 1 vypnutou anténu a 16 výstupů pro rychlou instalaci.
- 5X16 Rack Mounted Satellite Multiswitch Široký frekvenční rozsah 40~2150MHz.
- Kompatibilní s DIRECTV Phase III a dalšími přijímacími systémy, které využívají 22kHz matici PIN s přepínáním tónů, snižuje dobu přenosu polarity a digitální artefakty a poskytuje konzistentní kvalitu obrazu.
- 14 nebo 18 stejnosměrných voltů a tón 22 kHz slouží k napájení LNB a provádění vnitřního přepínání Vestavěný -zesilovač kompenzuje vložné ztráty a snižuje potřebu externího zesílení Vysoce účinné interní napájení s vysokou účinností eliminuje nadměrné požadavky na odběr proudu u přijímačů.
Specifikace
|
Místo původu: Guangdong, Čína |
|||
|
Číslo modelu: GDMS-003-2 (MSR-516) |
|||
|
POLOŽKA |
TYPICKÝ |
LIMIT QC |
ZKUŠEBNÍ PODMÍNKY |
|
FREKV. ROZSAH |
|
|
|
|
ANT IN |
|
|
54~806 MHz |
|
SAT IN |
|
|
950~2150 MHz |
|
VEN |
|
|
54~2150 MHz |
|
ZTRÁTA VLOŽENÍ / (ANT IN) |
0 dB |
-1,5 dB Max. |
54 ~ 550 MHz |
|
0 dB |
-2,5 dB Max. |
551 ~ 806 MHz |
|
|
ZÍSKAT (SAT IN) |
4 dB |
2 dB Min. |
950 ~ 1750 MHz |
|
2 dB |
0 dB Min |
1751 ~ 2150 MHz |
|
|
IZOLACE |
|
|
|
|
KŘÍŽOVÁ POLARIZACE |
- 30 dB |
- 25 dB Min. |
950 ~ 2150 MHz |
|
VEN TO VEN |
- 15 dB |
- 14 dB Min. |
54 ~ 806 MHz |
|
- 30 dB |
- 28 dB Min. |
950 ~ 2150 MHz |
|
|
PŘIDEJTE SE DO SEDU |
- 40 dB |
- 35 dB Min. |
950 ~ 2150 MHz |
|
ZASTAVTE ÚTLUM PÁSMA |
2 0 dB |
15 dB Min |
ANT PORT @ 950 MHz |
|
|
2 0 dB |
15 dB Min |
SAT PORT @ AT 806 MHz |
|
NÁVRAT ZTRÁTU |
|
|
|
|
VSTUP/VÝSTUP |
- 6 dB |
- 5dB min |
54 ~ 806 MHz |
|
- 10 dB |
- 8 dB Min |
950 ~ 1450 MHz |
|
|
- 8 dB |
- 6 dB Min |
1451 ~ 2150 MHz |
|
|
VSTUPNÍ SCHOPNOST |
|
|
|
|
(1dB KOMPRESE) |
|
|
|
|
ANT IN |
108 dBuV |
106 dBuV Min |
NA VSTUPU 67,25 MHz |
|
SAT IN |
110 dBuV |
108 dBuV Min |
NA VSTUPU 950 MHz |
|
LHCP/RHCP BOD OTOČENÍ |
|
14,0~15,0V DC |
|
|
MULTI-SW 22KHz BODU NÁHYBU |
|
150~300Vp-str |
Testovací signál čtvercových vln |
|
|
|
|
Žádné mechanické |
|
VÝSTUP 22KHz SINGNAL |
|
|
|
|
CHARAKTER FREKV. |
|
22 ± 4 kHz |
|
|
AMPLITUDA |
|
650±250mVp-str |
|
|
PŘEDMĚT NAPĚTÍ/PROUD |
|
|
|
|
PEVNÉ PŘEDMĚTOVÉ NAPĚTÍ LNB |
|
|
|
|
PORT 13V/0KHz 13V/22KHz |
|
12,8~13,5V DC |
0~300 mA |
|
PORT 18V/0KHz 18V/22KHz |
|
17,9~18,9V DC |
0~450 mA |
|
VSTUP NAPÁJENÍ |
|
120VAC±10% 60Hz |
|
|
KONEKTOR |
|
"F" Typ Žena |
VŠECHNY PORTY |
|
IMPEDANCE |
|
75 ohmů |
VŠECHNY PORTY |
