Popis

• Širokopásmový frekvenční rozsah 40 až 2300 MHz Vysoce výkonná vícevrstvá deska s plošnými spoji SMD -tištěnými-deskami zajišťuje vysokou izolaci mezi porty-k{5}}portu, která poskytuje rušivou ochranu nosiče a minimalizuje nežádoucí interakci kanálů a snižuje zkreslení obrazu.

• 3X4 Digital Multiswitch Porty s vysokou výstupní ztrátou speciálně navržené pro sítě MDU a aplikace s více účastníky snižují mikroodrazy, zlepšují obnovu dat a snižují harmonické zkreslení.

• Jednoduchý design konektorového rozhraní typu F{0}} poskytuje satelitní a anténní signály, které mají být směrovány do 4 nebo 8 výstupů.

• Vysoce{0}}výkonná matrice PIN diod snižuje dobu přenosu polarity a digitální artefakty a zajišťuje konzistentní kvalitu obrazu.

• Anténní signál se kombinuje se satelitem na výstupu (některé modely), což eliminuje externí kombinování, snižuje náklady a nepořádek.

• Kompatibilní se satelitními službami Direct to Home poskytující přepínání napětí a tónů pro volbu polarity.

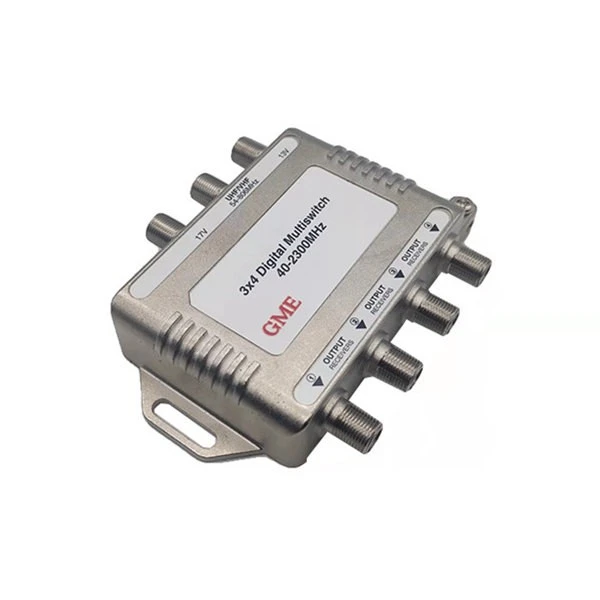

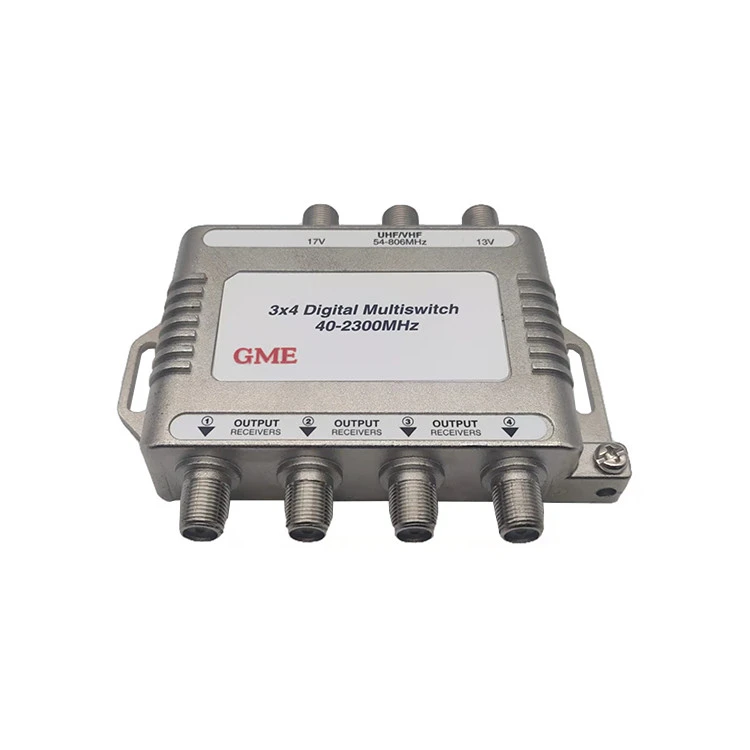

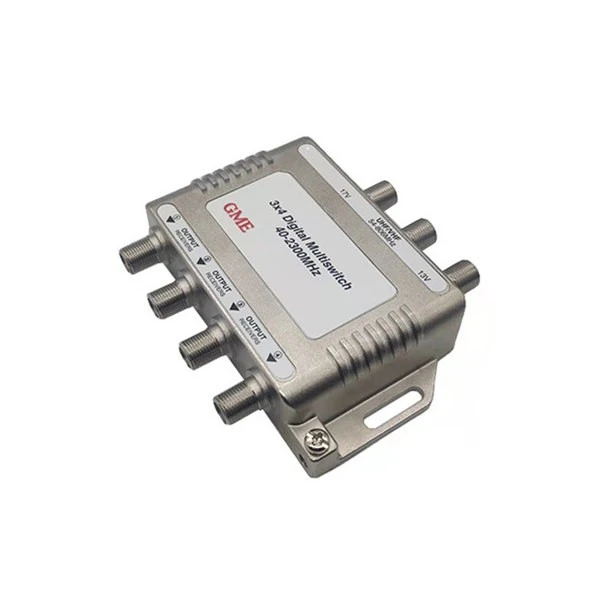

• 3X4 Digital Multiswitch kompatibilní s Dish a DirectV.

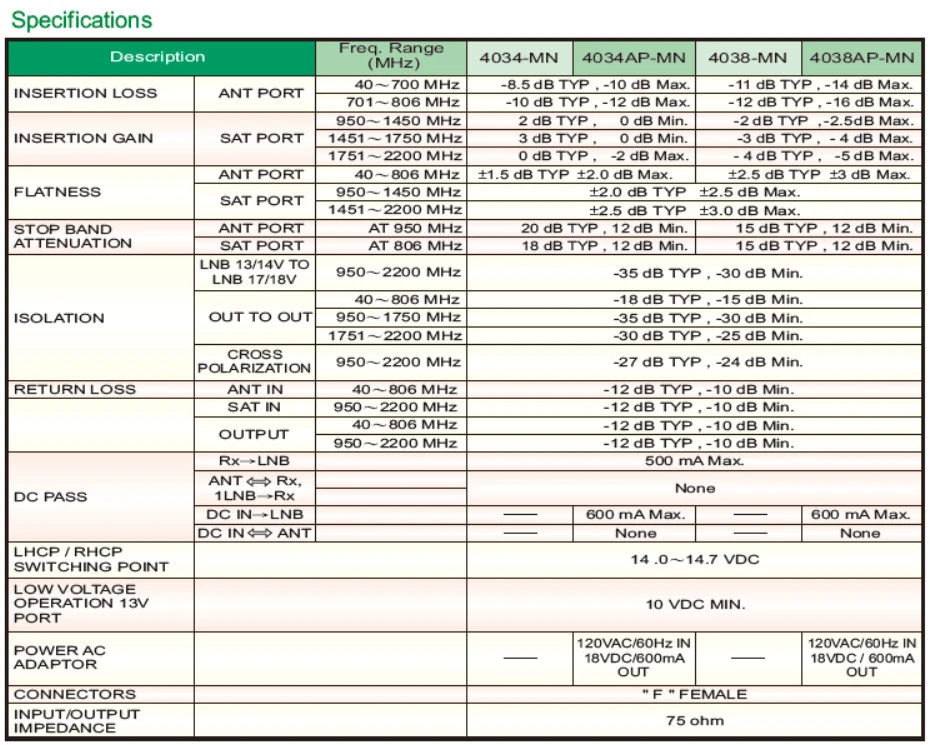

Specifikace

Místo původu: Guangdong, Čína

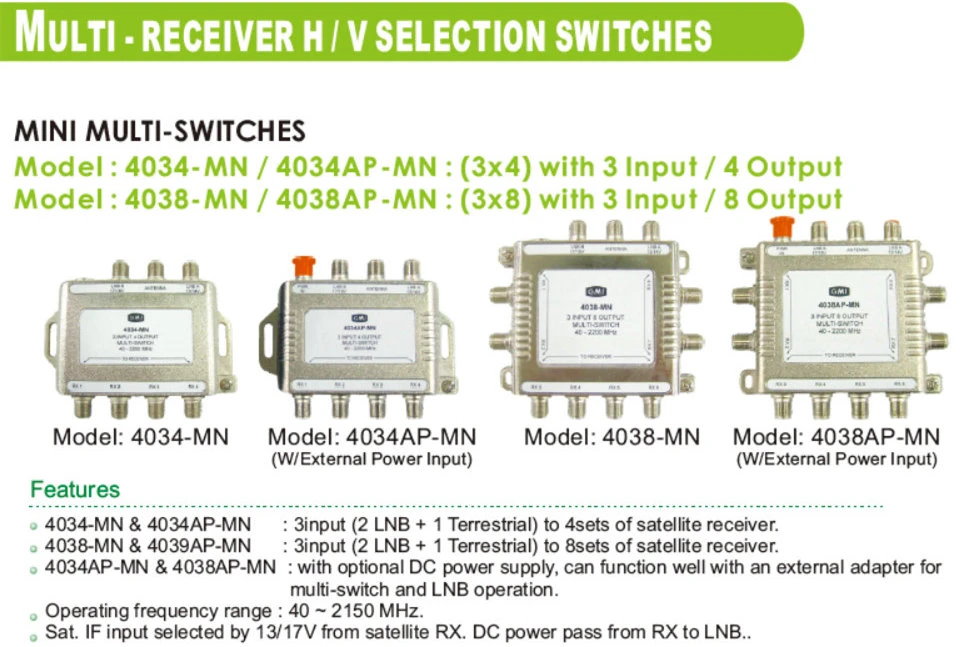

ČÍSLO MODELU: GDMS-001 (4034MN)
Popis		Frekv. Rozsah (MHZ)
ZTRÁTA VLOŽENÍ	ANT PORT	40~700 MHz	-8,5 dB TYP, -10 dB Max.
ZTRÁTA VLOŽENÍ	ANT PORT	701~806 MHz	-10 dB TYP, -12 dB Max.
ZISK VLOŽENÍ	SAT PORT	950~1450 MHz	2 dB TYP, O dB Min.
		1451~1750 MHz	3 dB TYP, O dB Min.
		1751~2200 MHz	0 dB TYP, -2 dB Max.
PLOCHOST	ANT PORT	40~806 MHz	±1,5 dB TYP +2.0 dB Max.
	SAT PORT	950~1450 MHz	+2.0 dB TYP +2.5 dB Max.
	SAT PORT	1451~2200 MHz	+2.5 dB TYP ±3,0 dB Max.
STOP BAND	ANT PORT	na frekvenci 950 MHz	20 dB TYP, 12 dB Min.
ÚTLUM	SAT PORT	na frekvenci 806 MHz	18 dB TYP, 12 dB Min.
IZOLACE	LNB 13/14V TO	950~2200 MHz	-35 dB TYP, -30 dB Min.
	LNB 17/18V	950~2200 MHz	-35 dB TYP, -30 dB Min.
	VEN TO VEN	40~806 MHz	-18 dB TYP, -15 dB Min.
		950~1750 MHz	-35 dB TYP, -30 dB Min.
		1751~2200 MHz	-30 dB TYP, -25 dB Min.
	KŘÍŽ	950~2200 MHz	-27 dB TYP, -24 dB Min.
	POLARIZACE	950~2200 MHz	-27 dB TYP, -24 dB Min.
NÁVRAT ZTRÁTU	ANT IN	40~806 MHz	-12 dB TYP, -10 dB Min.
	SAT IN	950~2200 MHz	-12 dB TYP, -10 dB Min.
	VÝSTUP	40~806 MHz	-12 dB TYP, -10 dB Min.
	VÝSTUP	950~2200 MHz	-12 dB TYP, -10 dB Min
DC PASS	Rx-LNB		500 mA Max.
	ANTRx,		Žádný
	1LNB→Rx		Žádný
	DC IN-LNB
	DC INANT		-
LHCP/RHCP			14,0~14,7 V DC
SPÍNACÍ BOD			14,0~14,7 V DC
NÍZKÉ NAPĚTÍ			10 V DC MIN.
PROVOZ 13V
PŘÍSTAV
NAPÁJENÍ AC	-
ADAPTÉR	-
KONEKTORY	"F" ŽENA
VSTUP/VÝSTUP	75 ohmů
IMPEDANCE	75 ohmů
