Popis

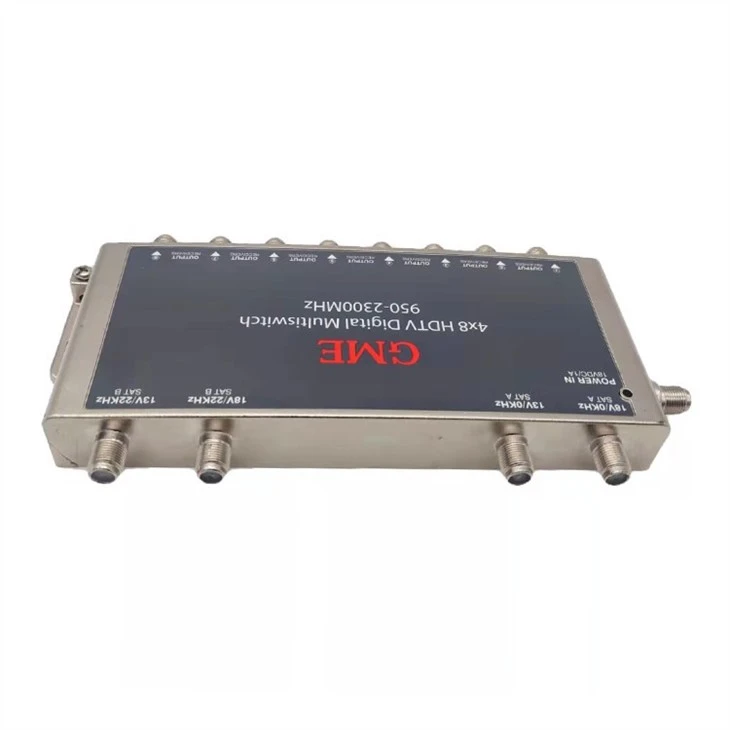

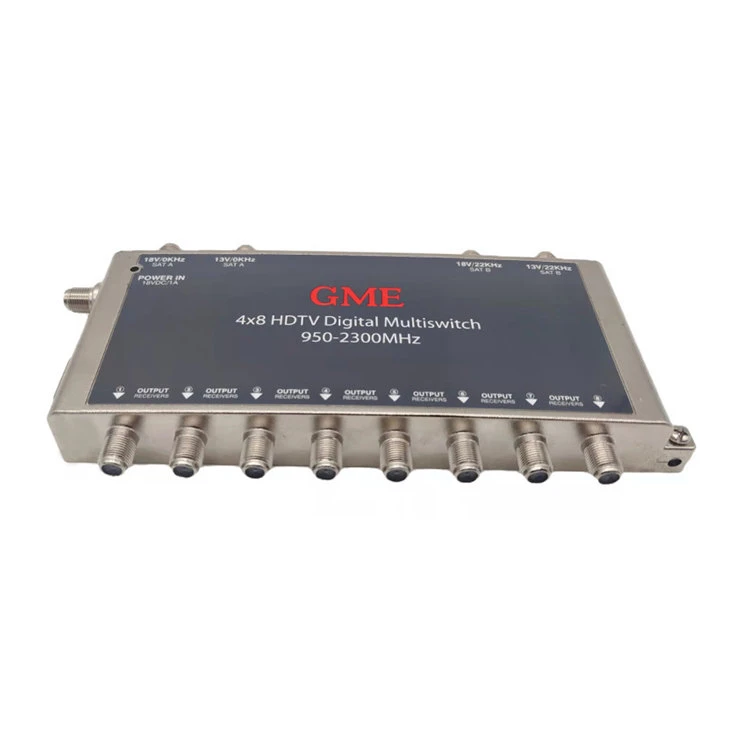

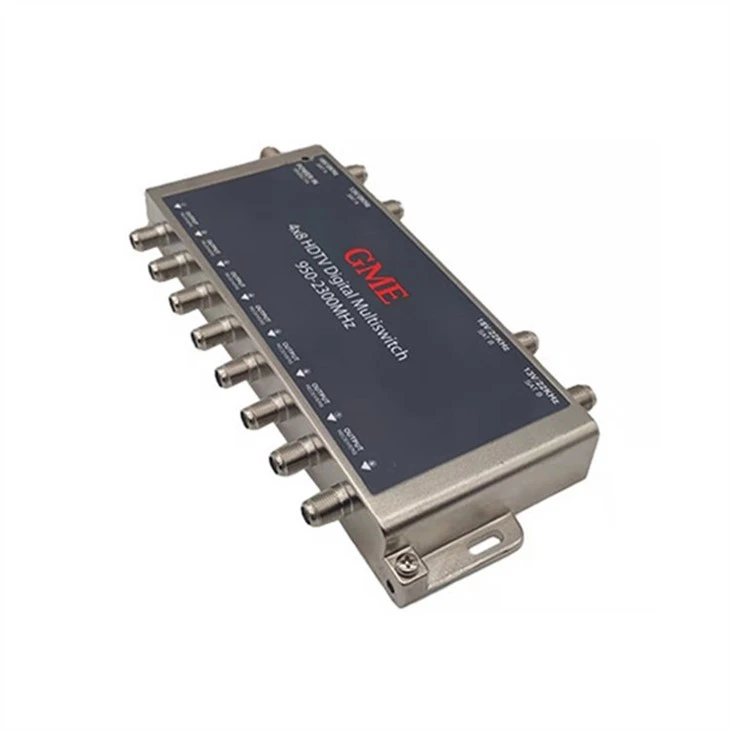

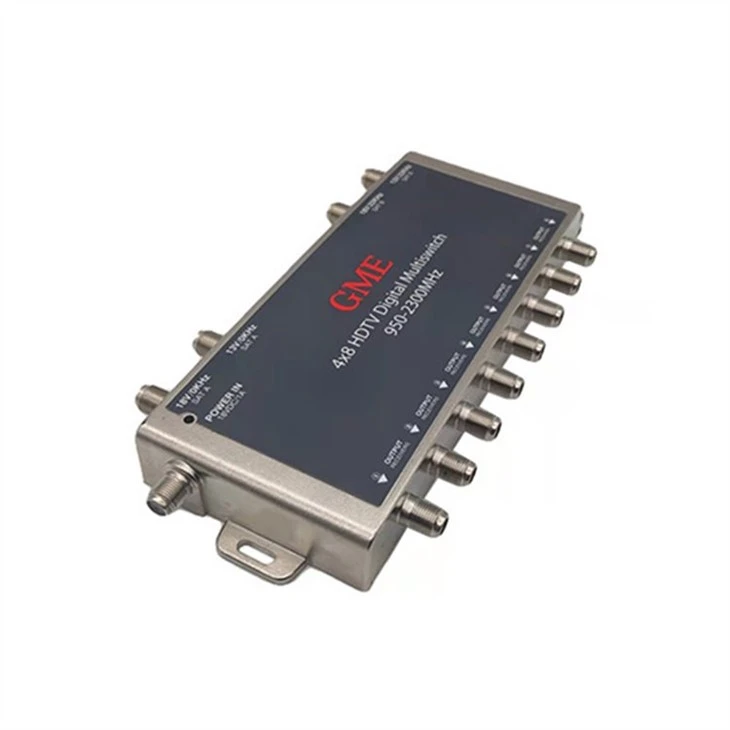

• Digitální multipřepínač 4x8 HDTV je utěsněný, takže jej lze používat uvnitř i venku. Funguje v extrémním teplotním rozsahu od -34 stupňů do +60 stupňů. Obsahuje indikátor zapnutí-, který usnadňuje instalaci nebo odstraňování problémů.

• Modul AC/DC je vybaven znovu{0}}nastavitelným tepelným jističem, který chrání před poškozením v důsledku zkratů během instalace.

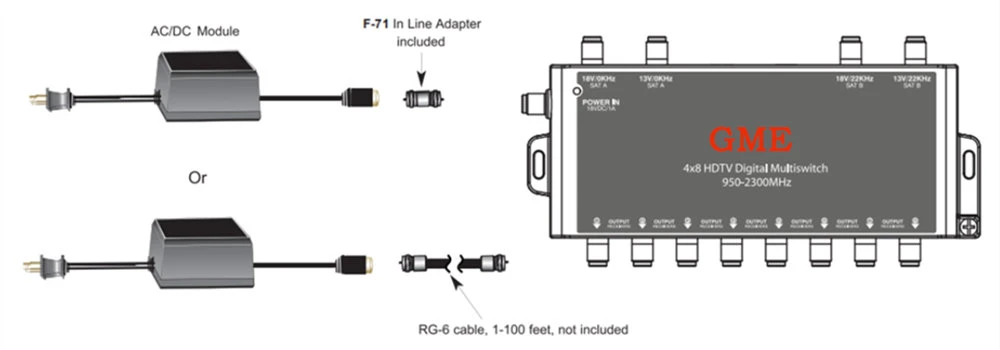

• Modul AC/DC je navržen pro připojení k multipřepínači 4048 přímo nebo vzdáleně prostřednictvím běžně dostupného kabelu RG-6 až do vzdálenosti 100 stop. Adaptér F-71 FF je součástí balení.

Tento přepínač umožňuje přidat 5-8 přijímačů k vaší stávající satelitní parabole Shaw Direct.

Připojte až osm satelitních přijímačů Shaw Direct nebo FTA u vás doma pomocí digitálního multipřepínače 4x8 HDTV.

Umístěte televizi do všech svých oblíbených místností pomocí tohoto vysoce kvalitního multipřepínače schváleného pro použití se satelitními systémy Shaw Direct.

- Připojte až osm satelitních přijímačů k jedné multi{1}}satelitní parabole se čtyřnásobným LNBF nebo dvěma samostatnými satelitními parabolami, každý s duálním výstupem LNBF.

- F-připojovací napájecí zdroj.

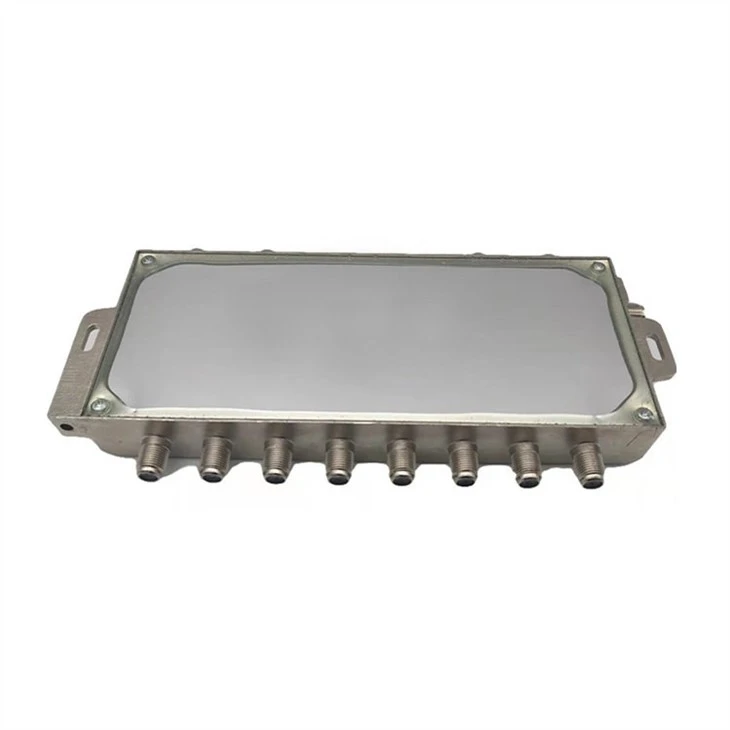

- Odolný vodotěsný spínač lze použít uvnitř i venku.

POZNÁMKA: Multiswitch není určen k použití jako rozdělovač. Aby tento multipřepínač správně fungoval, MUSÍ být připojeny všechny 4 koaxiální vodiče z vaší satelitní antény.

Specifikace

Místo původu: Guangdong, Čína
Číslo modelu: GDMS-002 (4048)
POLOŽKA	TYPICKÝ	LIMIT QC	ZKUŠEBNÍ PODMÍNKY
1. FREKV. ROZSAH
VSTUP IF FREKVENCE		950 ~ 2300 MHz
2. ZTRÁTA VLOŽENÍ	1 dB	- 0.5 dB MAX.	950 ~ 1450 MHz
	- 1.5 dB	- 2.5 dB MAX.	1451 ~ 2150 MHz
	-2,5 dB	-3,0 dB MAX	2151~2300 MHz
3. ROVINNOST	4 dB	6 dB MAX. (±3 dB)	950 ~ 1450 MHz
4. IZOLACE	6 dB	8 dB MAX. (±4 dB)	1451 ~ 2300 MHz
PŘIDEJTE SE DO SEDU	- 35 dB	- 30 dB MIN.	950 ~ 2300 MHz
VEN TO VEN	- 30 dB	- 25 dB MIN.	950 ~ 2300 MHz
KŘÍŽOVÁ POLARIZACE STEJNÉ SATELITY	- 30 dB - 27 dB	- 26 dB MIN. - 25 dB MIN	950 ~ 1450 MHz 1451 ~ 2300 MHz
RŮZNÉ SAELLITY	- 35 dB - 27 dB	- 30 dB MIN - 25 dB MIN	950 ~ 1450 MHz 1451~ 2300 MHz
5. NÁVRAT ZTRÁTU
VSTUP	- 10 dB	- 8 dB MIN.	950 ~ 1450 MHz
VSTUP	- 10 dB	- 7 dB MIN.	1451 ~ 2300 MHz
VÝSTUP	- 10 dB	- 8 dB MIN	950 ~ 1450 MHz
VÝSTUP	- 8 dB	- 6 dB MIN.	1451 ~ 2300 MHz
6. VSTUPNÍ SCHOPNOST
1 dB KOMPRESE	102 dBuV	100 dBuV max	VSTUP 950 MHz
7. SPÍNACÍ BOD LHCP/RHCP		14,0 ~ 14,7 V DC
8. MULTI-SW 22KHz PŘEPÍNACÍ BOD 9. DOBA PŘEPNUTÍ VÍCE-SW		150-300 mVp-p MAX. 3 us.	TESTOVACÍ SIGNÁL SINUSY BEZ MECHANICKÉHO RELÉ
10. VÝSTUPNÍ SIGNÁL 22KHz
CHARAKTER FREKV.		22 ± 4 kHz
AMPLITUDA		650 ± 250 mVp-str
11. SOUČASNÁ SPOTŘEBA		90 mA MAX.	ZA POUŽITÍM RX PORTU
12. ZMĚNA NAPĚTÍ / PROUD VYŽADUJE SE PEVNÉ PŘEDMĚT LNB NAPĚTÍ OČEKÁVÁ SE AT/FROM MULTI-SW 8 AKTUÁLNÍ ROZSAH ZATÍŽENÍ
PORT 13V/0KHz a 13V/22KHz	150-200 mA	0 ~ 300 mA	12,8V ~ 13,5VDC
PORT 18V/0KHz a 18V/22KHz	150-200 mA	0-450 mA	17,9V-18,9VDC
13. KONEKTORY		TYP "F" ŽENA	VŠECHNY PORTY

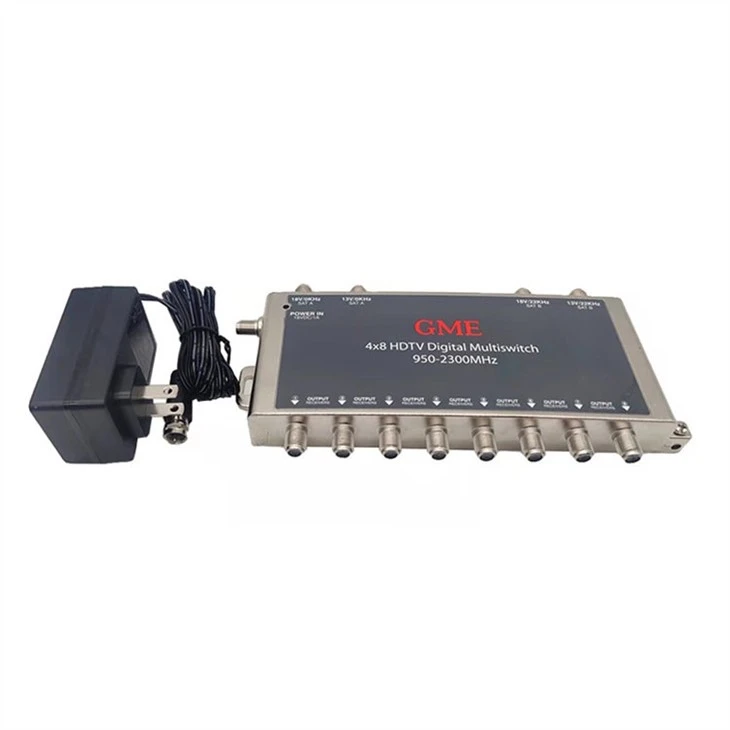

14. NAPÁJENÍ ADAPTÉRU
VSTUP		100/240 VAC 50/60 Hz
VÝSTUP		18V DC / 1A
