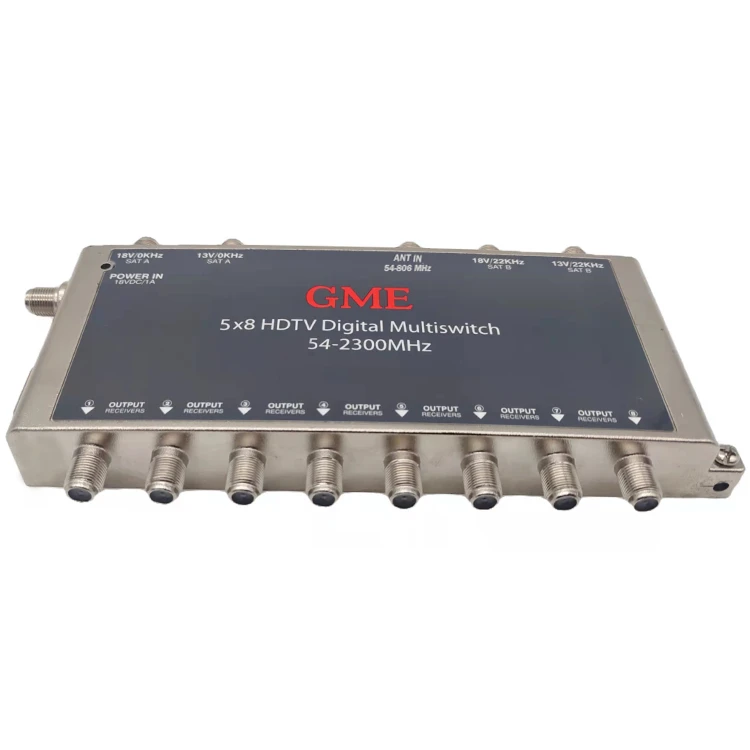

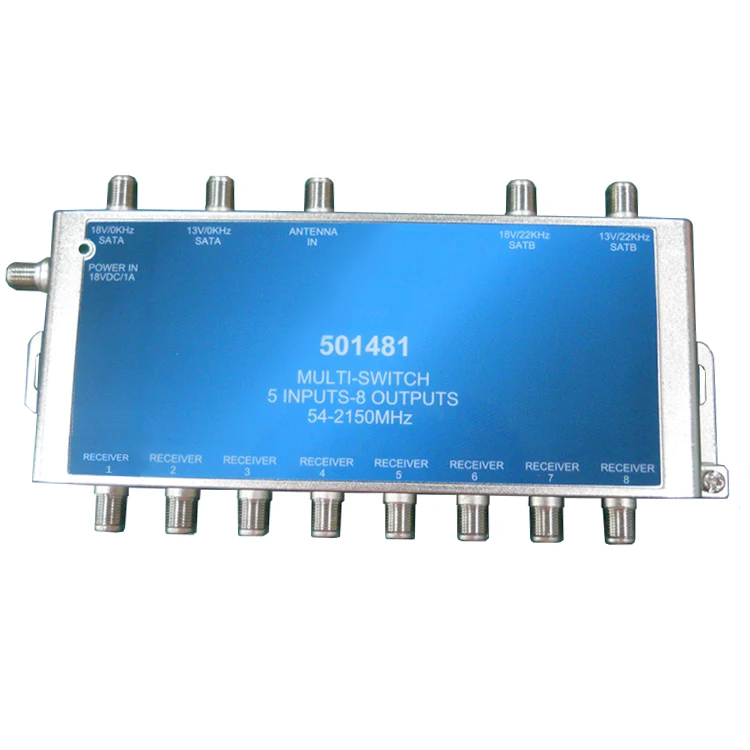

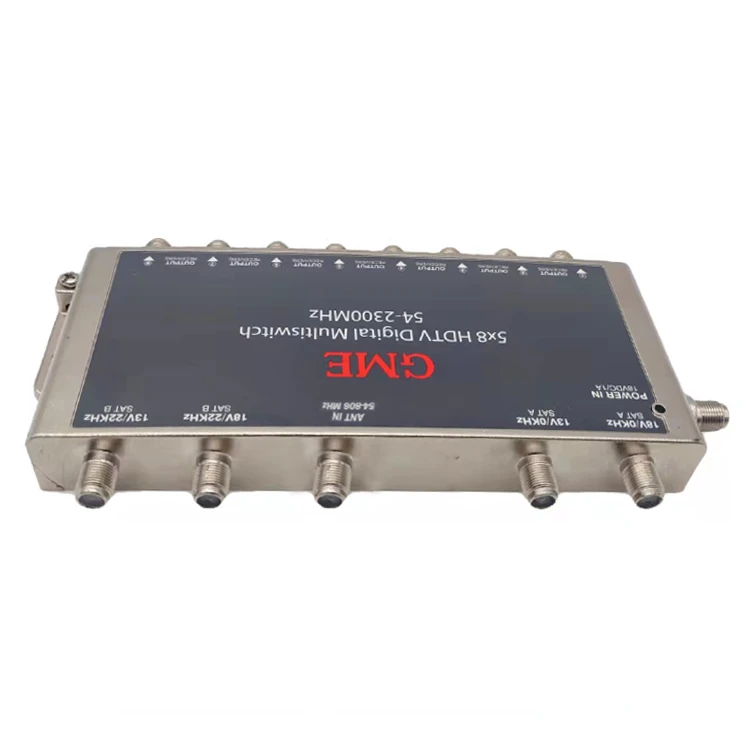

Digitální multipřepínač 5×8 HDTV (5-vstupy × 8 výstupů digitální maticový přepínač s vysokým rozlišením)je profesionální zařízení pro distribuci audio-video signálu. Flexibilně směruje 5 vstupních zdrojů s vysokým-rozlišením (jako jsou set{4}}top boxy, přehrávače Blu-ray, počítače atd.) do 8 zobrazovacích zařízení (jako jsou televizory, projektory, monitory).
Vlastnosti
- 5 vstupů a 8 výstupů
- Každý LNB může být napájen přes Multiswitch pomocí napájecího adaptéru připojeného k multi switchi.
- Každý připojený satelitní přijímač může volit programy buď ve vertikální polaritě nebo v horizontální polaritě pomocí zařízení pro volbu polarity zabudované v každém jednotlivém přijímači, které jsou 13V/18V & 22KHz ON/OFF.
Specifikace
| specifikace/model | 4058/4058-MN | 4058-22 kHz |
| Rozsah vstupní frekvence (ANTIn) | 40-806 MHz | 40-806 MHz |
| Rozsah vstupní frekvence (LNB vstup) | 950-2150 MHz | 950-2150 MHz |
| Výstup | 40-2150 MHz | 40-2150 MHz |
| Vložný útlum 40-216 MHz | -3dB | -3 dB |
| 217-806 MHz | -2 dB | -2dB |
| 950-1750 MHz | 2 dB | 2 dB |
| 1751-2150 MHz | 0 dB | 0 dB |
| Plochost 40-216 MHz | ±2 dB | ±2 dB |
| 217-806 MHz | ±2,5dB | ±2,5dB |
| 950-1750 MHz | ±3,0 dB | ±3,0 dB |
| 1751-2150 MHz | ±3,0 dB | ±3,0 dB |
| Izolace Sat In to Sat v 950-2150 MHz | -35 dB | -35 dB |
| Izolace Out to Out 40-806 MHz | -25 dB | -25 dB |
| 950-2150 MHz | -30 dB | 30 dB |
| Křížová polarizace 950-1750 MHz | 35 dB | 35 dB |
| 1751-2150 MHz | -30 dB | -30 dB |
| Izolační B/W 950MHz&860MHz satelitní port | -25 dB | -25 dB |
| 860Mhz & 950MHz Ant Port | ||
| Return Loss Ant In 40-806 MHz | -10 dB | -10 dB |
| Sat v 950-2150 Mhz | -10 dB | -10 dB |
| Výstup 40-806 MHz | -10 dB | -10 dB |
| 950-1450 MHz | -10 dB | -10 dB |
| 1451-2000 MHz | -10 dB | -10 dB |
| 2001-2150 MHz | -6 dB | -6 dB |
| Vstupní kapacita 1dB Compression Ant Port Vstup CH3 |
103 dBμV | 103 dBμV |
| Vstupní kapacita 1dB Kompresní satelitní port Vstup 950 MHz |
96 dB μV | 96 dBμV |
| DC Pass Sat In | 400 mA | 400 mA |
| Konektory (všechny porty) | F-Žena | F-Žena |
| Přepínací napětí LNBA (18V/OKHz) | 15,5 VDC-19,5 VDC | 15,5 VDC-19,5 VDC |
| LNB B (18V/22KHz) | 15,5 VDC-19,5 VDC | 15,5 VDC-19,5 VDC |
| LNB C (14V/22KHz) | 12,5 VDC-14,0 VDC | 12,5 VDC-14,0 VDC |
| LNBD (14V/OKHz) | 12,5 VDC-14,0 VDC | 12,5 VDC-14,0 VDC |

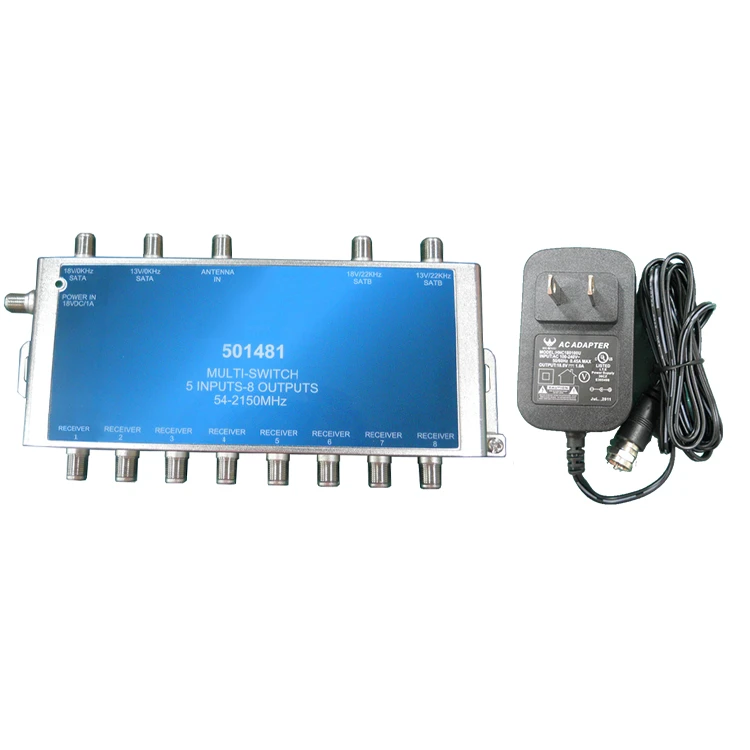

| Vstup napájení adaptéru | 120VAC/60Hz | 120VAC/60Hz |
| Výstupní výkon adaptéru | 24VDC/1000mA W/PTC | 24VDC/1000mA W/PTC |
| 22KHz Signal Frog & zesílený na LNB Vstup 22 kHz zapnutý |
22±4KHz 650±250mVp-str |
