Popis

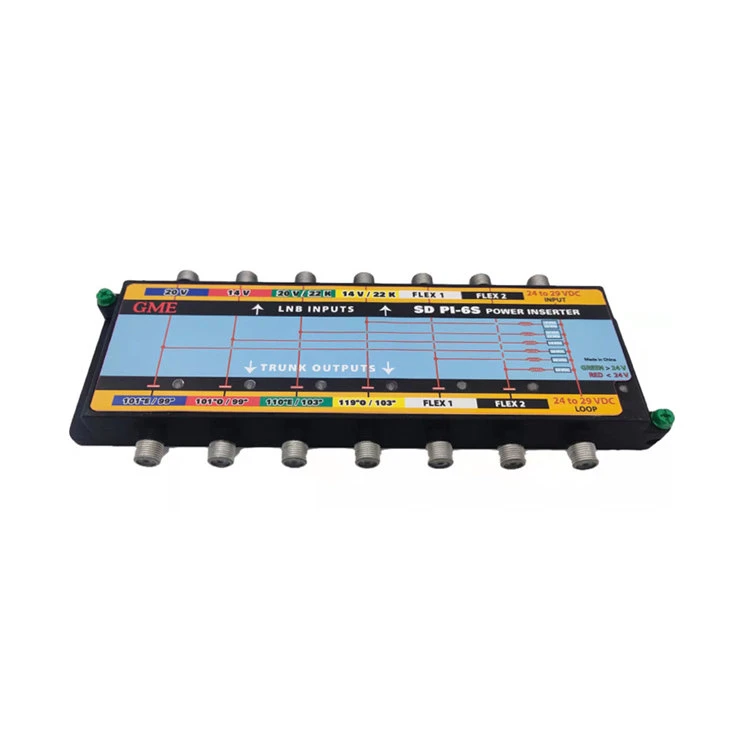

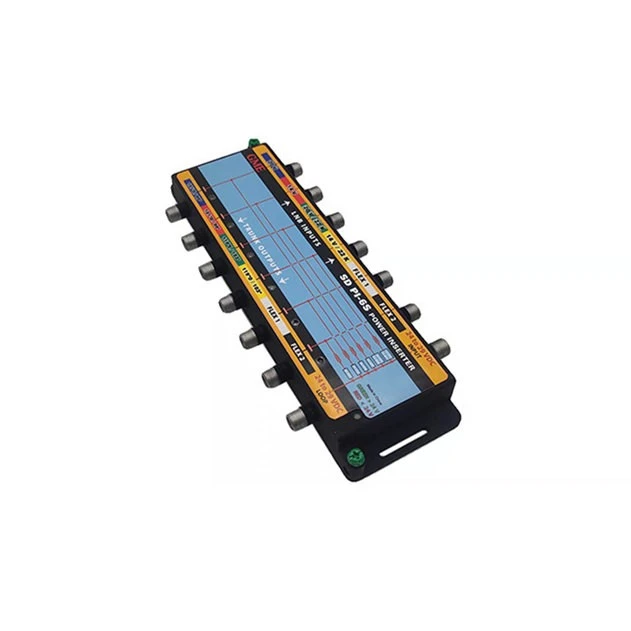

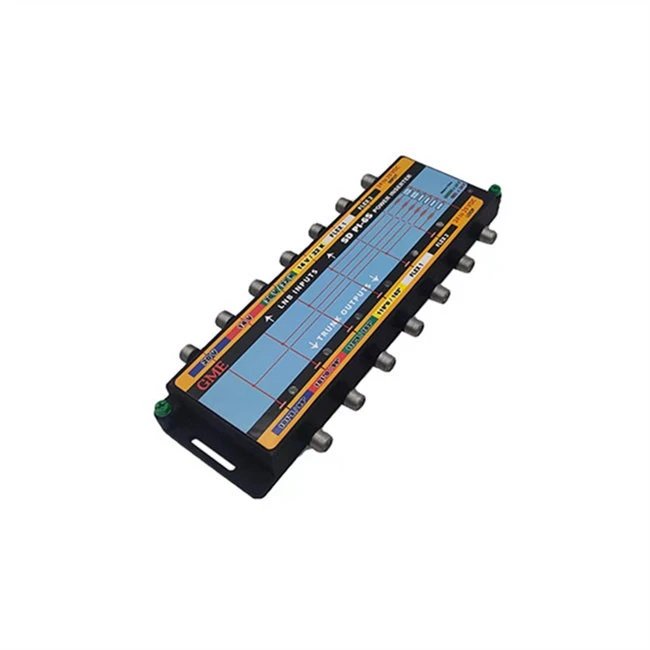

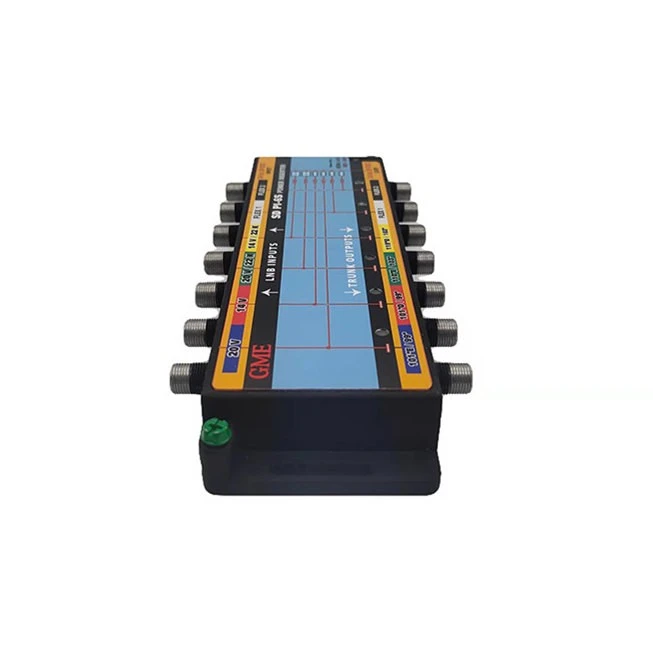

DirecTV Satellite Power Inserter Polarity Locker
Model SDPI6S napájí LNB DIRECTV SL5, polarita blokuje čtyři výstupy paraboly a poskytuje dva 20V výstupy pro napájení 95º LNB na parabole DTV66E a možnou budoucí polaritu. Zesilovače napájené ze sítě mohou být napájeny napájecím zavaděčem. Z výkonového transformátoru chráněného proti zkratu jsou k dispozici celkem dva ampéry stejnosměrného proudu.
Situace
Signály z paraboly DIRECTV® (4) s polaritou SLSP-F SlimLine® s SL5 LNB, DTV66E 95º parabolou a možnou 6. polaritou jsou vyžadovány pro více přepínačů.
Řešení
Model SD PI-6S napájí LNB DIRECTV® SL5, polarita uzamkne čtyři výstupy paraboly a poskytuje 20 V FLEX1 a 13 V na vstupech FLEX2 pro napájení 95º LNB na parabole DTV66E nebo jiných LNB.
Vlastnosti
◆ DIRECTV SL5 Ka/Ku šířka pásma 250 až 2150 MHz

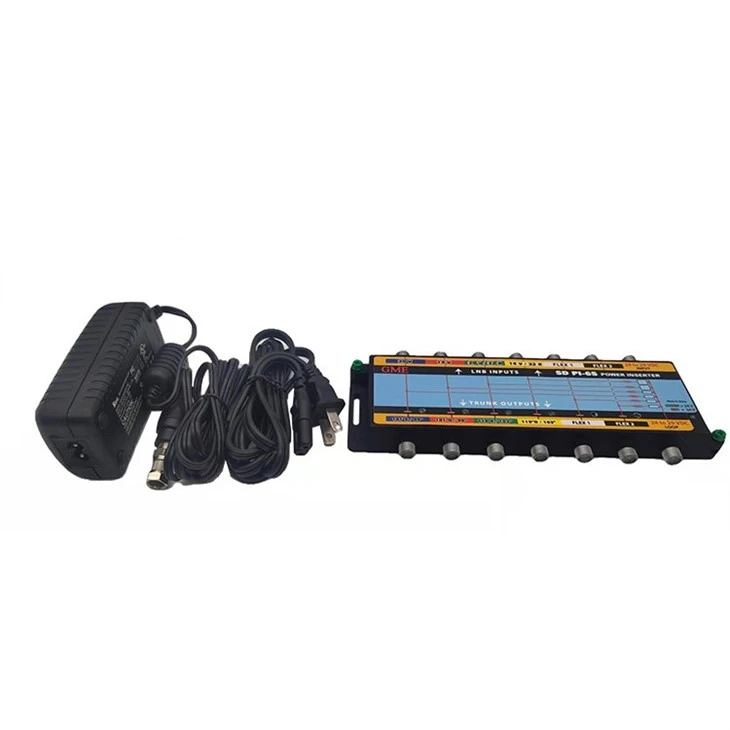

◆ Napájení pomocí napájecích adaptérů PI-29 nebo PS242000A
◆ Napájí SL5, SL3 a Worldview LNB
◆ Kompaktní pouzdro: 1palcový SCTE Indoor F Spacing
◆ Měřič úrovně napětí vestavěný v ČERVENÉ / ZELENÉ barvě
Specifikace
|
Místo původu: Guangdong, Čína |
|||
|
Číslo modelu: GDINS-001 (SD PI-6S) |
|||
|
POLOŽKA |
TYPICKÝ |
QCLIMIT |
ZKUŠEBNÍ PODMÍNKY |
|
FREKV. ROZSAH |
|
|
250-2150 MHz |
|
ZTRÁTA VLOŽENÍ |
|||
|
|
-1,0 dB |
-1,5 dB MAX |
250-2150 MHz |
|
IZOLACE |
|||
|
MEZI PŘÍSTAVY |
-40 dB |
-35dB MIN |
250-2150 MHz |
|
NÁVRAT ZTRÁTU |
|
|
|
|
VSTUP/VÝSTUP |
-12 dB |
-10dB MIN |
250-2150 MHz |
|
DC NAPÁJENÍ POSKYTOVANÉ VSTUPY |
|||
|
PORT #1 (20V 101 stupňů a 99 stupňů) |
|
20±0,5 V DC |
@50-350 mA |
|
PORT #2 (14V 101 stupňů a 99 stupňů) |
|
13,5±0,5 V DC |
@50-350 mA |
|
PORT #3 (22 kHz & 20 V 110 stupňů a 103 stupňů) |
|
20±0,5 V DC (+22kHz) |
@50-350 mA |
|
PORT#4 (22KHz & 14V 119 stupňů a 103 stupňů) |
|
13,5±0,5 V DC (+22kHz) |
@50-350 mA |
|
PORT#5 (FLEX PORT1) |
|
20±0,5V DC |
@50-350 mA |
|
PORT#6 (FLEX PORT2) |
|
20±0,5V DC |
@50-350 mA |
|
CHARAKTERISTIKA SIGNÁLU 22KHz |
|||
|
FREKV |
|
22 ± 4 kHz |
|
|
PRACOVNÍ CYKLUS |
|
±50﹪ |
＜24,0 V DC |
|
ÚROVEŇ |
|
400 mVp-p MIN |
＞24,0 V DC |
|
BARVA LED POWER |
|
ČERVENÝ |
|
|
ODPOVÍDÁ: |
|
ZELENÝ |
|
|
PŘEPÍNÁNÍ NAPÁJENÍ |
|
24V-29VDC |
PŘEPÍNÁNÍ NAPÁJENÍ |
|
VSTUP |
|
100-240VAC / 50/60Hz |
VŠECHNY PORTY |
|
VÝSTUP |
|
24VDC/2,08A |
VŠECHNY PORTY |
|
IMPEDANCE |
|
75 OHM |
(6) SCTE INDOOR F |
|
KONEKTOR |
|
"F" TYP ŽENA |
|
|
POČET VSTUPNÍCH/VÝSTUPNÍCH PORTŮ |
|
|
|
Profil společnosti
Společnost Goodmind Electronics (Shenzhen) Co., Ltd. byla založena v roce 1992 se základním kapitálem 18 milionů amerických dolarů. Vlastní továrna se nachází v Shenzhenu a má více než 1000 zaměstnanců. Je to high{9}}tech podnik integrující výzkum a vývoj, výrobu, prodej a služby. Společnost se specializuje na profesionální výrobní společnost pro antény / síťovou komunikaci / Bluetooth / AV příslušenství / chytrou domácnost / příslušenství do auta. Továrna je vertikálně integrovaná. Továrna má zpracování plastů, lisování kovů, tlakové lití zinku, SMT, DIP a montážní centrum. Společnost má silnou finanční sílu, profesionální tým výzkumu a vývoje, vynikající výrobní zařízení a štíhlou výrobu a věnuje se vytváření vysoce{13}}kvalitních produktů pro zákazníky.
Jak funguje Satellite Power Inserter?
Satellite Power Inserter je připojen inline mezi satelitní přijímač a satelitní parabolu. Přijímá energii ze satelitního přijímače přes koaxiální kabel a poté posílá tuto energii do LNB přes stejný kabel. Tento výkon je nezbytný pro to, aby LNB zesílil a převedl přijímané satelitní signály do podoby použitelné pro přijímač.
Jaký je účel satelitního napájecího zavaděče?
Primárním účelem satelitního napájecího zavaděče je poskytovat napájení LNB, které je nezbytné pro jeho provoz. Bez napájení dodávaného vkládacím zařízením by LNB nebylo schopno zesílit slabé signály přijímané ze satelitní paraboly.
Jak nainstaluji Satellite Power Inserter?
Instalace Satellite Power Inserter je obvykle přímočará. Nejprve odpojte koaxiální kabel od satelitního přijímače. Poté připojte jeden konec koaxiálního kabelu ke vstupnímu portu zavaděče a druhý konec k výstupnímu portu zavaděče označenému „to LNB“ nebo podobně. Nakonec připojte napájecí zdroj napájecího zavaděče k elektrické zásuvce a ujistěte se, že je napájecí zdroj napájen.
FAQ
Otázka: Mohu s mým satelitním systémem používat jakýkoli Satellite Power Inserter?
Odpověď: Je nezbytné používat satelitní napájecí zavaděč, který je kompatibilní s vaším satelitním systémem a LNB. Ujistěte se, že zavaděč poskytuje správné napětí a proud požadovaný vaším LNB, protože použití nekompatibilního zavaděče by mohlo poškodit LNB nebo mít za následek špatnou kvalitu signálu.
Otázka: Může být satelitní napájecí zavaděč používán venku?
Odpověď: Zatímco satelitní vložky jsou obvykle navrženy pro vnitřní použití, jsou k dispozici modely odolné proti povětrnostním vlivům, které lze používat venku. Pokud potřebujete zavaděč instalovat venku, ujistěte se, že používáte kryt nebo kryt odolný proti povětrnostním vlivům, abyste jej chránili před živly a zabránili poškození vodou.
Otázka: Kde si mohu zakoupit satelitní napájecí zavaděč?
Odpověď: Satelitní napájecí vložky lze zakoupit u různých prodejců elektroniky, online obchodů a dodavatelů satelitního vybavení. Ujistěte se, že si vyberete renomovaného prodejce a před nákupem si ověřte, zda je zavaděč kompatibilní s vaším satelitním systémem.
