Popis

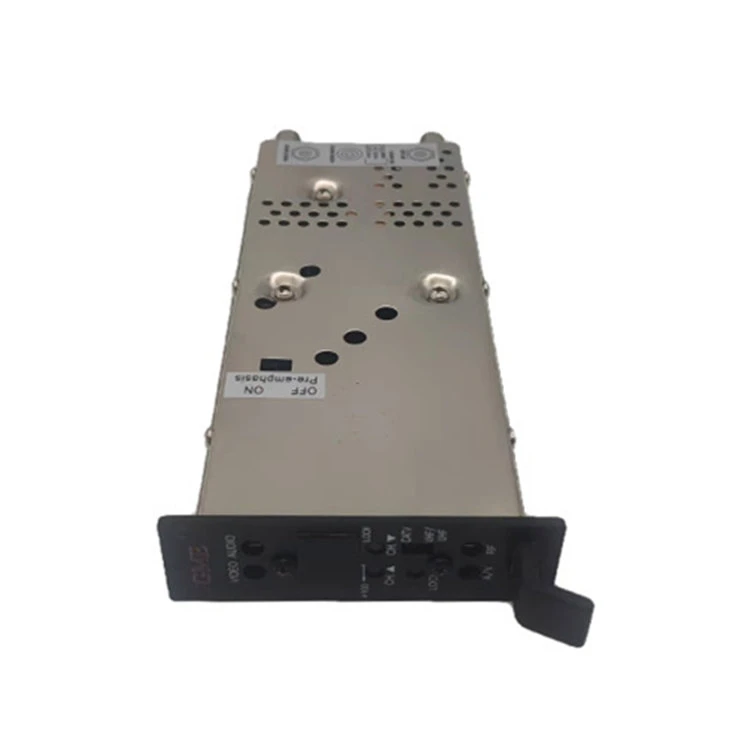

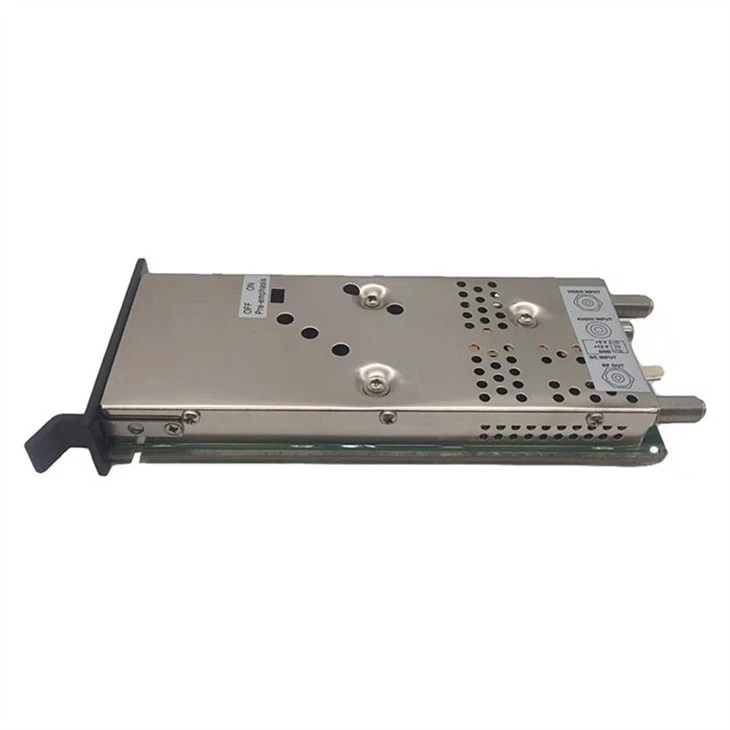

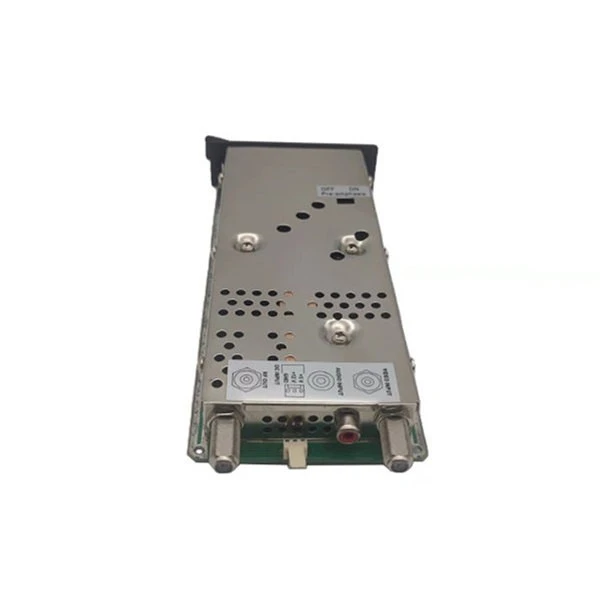

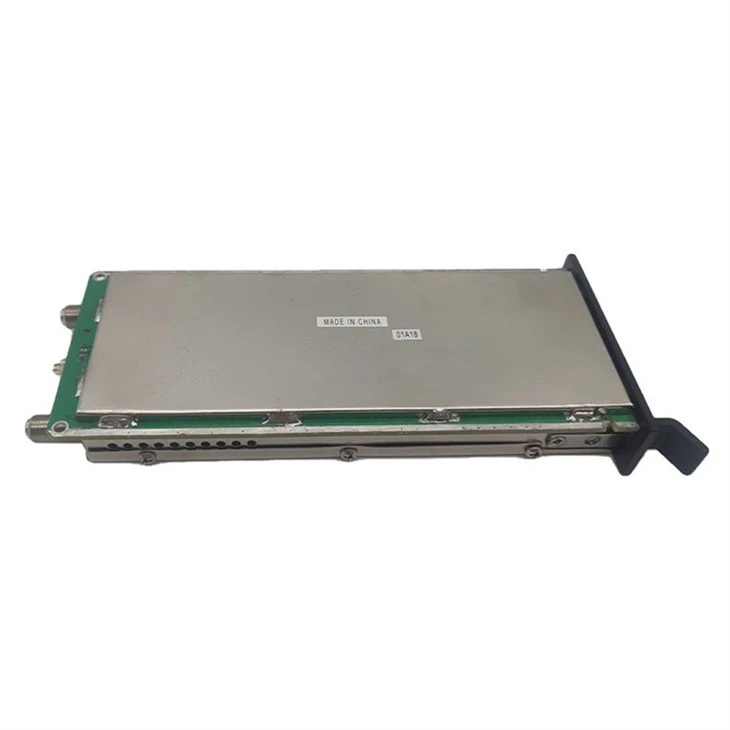

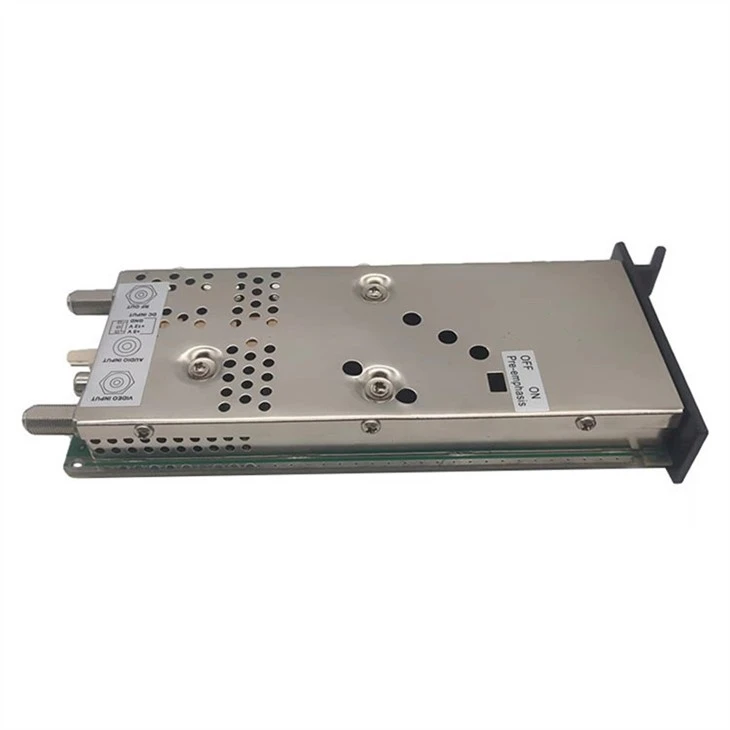

Modulární agilní TV kanálový modulátor MATCM-45 je mikroprocesorem řízený frekvenčně agilní modulátor CATV/TV televizního vysílání v kvalitě se syntézou smyčky fázového závěsu. Dvojitá konverze a vynikající filtrování SAW poskytuje kompatibilitu sousedních kanálů a rušivý volný výstup. MATCM-45 poskytuje výstupní úroveň 45 dB od 50 do 864 MHz včetně CATV a TV frekvencí. Konfigurace kanálů může být změněna tlačítky nahoru/dolů umístěnými na předním panelu.
- Dvojitá heterodynová konverze
- 45dBmV minimálně při 50-864MHz
- Automatické filtry pro rozdělování pásem pro vynikající poměr nosné vlny k šumu
- SAW filtrováno
- Podporuje TV, CATV, frekvenci a funkci zámku
- FCC frekvenční offset s automatickým nastavením
- Přepínač před{0}}potlačení důrazu dostupný z bočního panelu pro vložení kompozitního stereo signálu BTSC.
Specifikace
|
Místo původu: Guangdong, Čína |
|||
|
Číslo modelu: GDM-007 (MATCM-45) |
|||
|
POLOŽKA |
TYPICKÝ |
QCLIMIT |
ZKUŠEBNÍ PODMÍNKY |
|
RF OUT |
|||
|
Frekvenční rozsah |
|
|
54 - 864 MHz |
|
FCC frekvenční offsety |
|
Automatický |
+12.5KHz, +25KHz nebo Žádný podle potřeby pro každý kanál +12.5KHz: CATV CH14-16 CH25-41 CH43-53 +25KHz: CATV CH.42 CH98-99 |
|
Výstupní kanály |
|
|
CATV: CH.2 - CH.135 TV (VHF)-CH.2-CH.13 (UHF).CH.14-CH.78 |
|
Výstupní úroveň |
|
+45 dBmV min. |
|
|
Ovládání výstupní úrovně |
|
>10 dB |
|
|
Výstupní impedance |
|
75 ohmů |
|
|
Nosná frekvence obrazu |
|
65 kHz |
|
|
Inter - přenosová frekvence |
|
65 kHz |
|
|
Poměr nosných P/S |
|
-11 - -30dB min. |
|
|
Beat sousedního kanálu (-4,5 MHz) |
|
-60 dB Min. |
Přes rozsah ovládání zisku |
|
Plochost pasu |
|
61,5 dB P/V Max. |
|
|
Podvržený- |
|
|
@Nastavení výstupní úrovně 45dBmV |
|
V kapele |
|
-60 dB Min. |
A/V poměr @-15dBc |
|
Mimo pásmo |
|
-58 dB Min. |
@ 54 - 864 MHz |
|
Selektivita kanálu |
|
|
A/V poměr @-15dBc |
|
Fv - 6.00MHz |
|
55 dB Min. |
|
|
Fv - 3.58MHz |
|
55 dB Min. |
|
|
Fv - 2.42MHz |
|
55 dB Min. |
|
|
Fv - 1.50MHz |
|
55 dB Min. |
|
|
Fv- 1.25MHz |
|
30 dB Min. |
|
|
Intermodulační zkreslení |
|
57 dBc Min. |
Vizuální nosič @45dBmV |
|
3 tón 920 beat |
|
|
Zvukový nosič @-15dBc Fa +3.58MHz @-17dBc |
|
Zbytkové FM |
<2 KHz |
|
Špičková odchylka při rozpětí 10 kHz |
|
NOSIČ / HLUK |
|
60dB min. |
|
|
Ztráta návratnosti výstupu |
|
-3 dB Min. |
@54 - 864MHz |
|
V PUT |
|||
|
VIDEO |
|
|
|
|
Vstupní video impedance |
|
75 ohmů |
|
|
Maximální hloubka modulace videa |
|
87,5 % Min. |
Vstupní úroveň 0,8 Vp-s |
|
Video vstup @87,5% modulace |
|
1+0.4, -0,3 Vp-p |
|
|
Zpoždění C/L |
|
0±50 ns |
Video 87,5% modulace, Testovací signál s TSG95 NTSC NTC7 cmpst. |
|
Diferenciální Dhase |
|
Menší nebo rovno 5 stupňům |
Testovací signál s TSG95 NTSC NTC7 cmpst. |
|
Ztráta návratnosti video vstupu |
|
-18 dB Min. |
Až 4,2 MHz |
|
AUDIO |
|
|
|
|
Vstupní audio impedance |
|
10 kohmů |
Unblance |
|
Zvuková odchylka |
|
260 mV RMS Max. |
@±25KHz PK iv/800Hz tón |
|
Zvukový před{0}}důraz |
|
75 u Sek |
Vybrán přepínač VYP/VYP |
|
GENERÁL |
|||
|
Typ konektoru: VIDEO IN/RF OUT |
|
F TYP |
|
|
Typ konektoru: AUDIO IN |
|
TYP RCA |
|
|
Vstup stejnosměrného napájení-t |
|
|
|
|
+12V / 280 mA |
|
±0,2 V DC |
|
|
+5V / 400 mA |
|
±0,2 V DC |
|
|
Provozní teplota |
|
|
@ O stupeň Do +50 stupně |
|
Velikost |
|
|
Š(2,5CM) * V(8,9CM) * H(21,5) |
|
Hmotnost |
|
|
0,38 kg |
