Popis

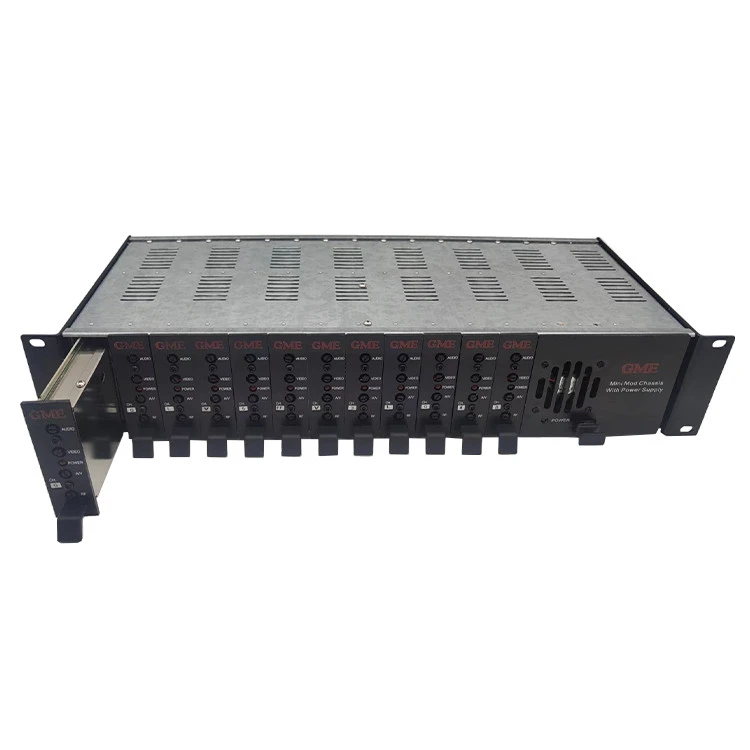

MTCM-45 Fixed Channel SAW Filterd Modulator je profesionální kvalitní kanálový heterodynní audio/video modulátor s možností sousedních kanálů. Kanál lze snadno přenastavit-na jiný kanál ve své skupině. Nízké pásmo, střední pásmo, vysoké- pásmo, pásmo Super, pásmo Hyper a pásmo Ultra změnou nastavení přepínače oscilátoru a návratu výstupního filtru. Oscilátor PLL s mikroprocesorem může řídit výstupní frekvenci tak, aby vyhovovala FCC požadované přesnosti a nastavení off{12}}. Tento modulátor přijímá video se standardní polaritou (synchronní záporné) v rozsahu 0,7 V až 2,6 V pp.
- Pilový filtr pro vynikající odezvu zbytkového postranního pásma.
- Nastavení frekvence řízené mikroprocesorem splňuje všechny požadavky FCC na přesnost a nastavení vypnutí.
- Kanál lze znovu{0}}nastavit v rámci jeho pásma přenastavením{1}}přepínače dip a pouze výstupního filtru.
- Přepínač před{0}}potlačení důrazu dostupný z bočního panelu pro vložení kompozitního stereo signálu BTSC.
Specifikace
|
Místo původu: Guangdong, Čína |
|
|
Číslo modelu: GDM-006 (MTCM-45) |
|
|
RF |
|
|
Výstupní kanály |
CATV 2-135, UHF 14-69 |
|
Výstupní úroveň |
45 dBmV (min) |
|
Rozsah: |
12 dB (nastavitelné) |
|
Poměr nosné A/V |
-11dB až -22dB (nastavitelné) |
|
Vizuální stabilita nosiče |
±5 kHz |
|
Offset sluchového nosiče |
±4,5 MHz |
|
Stabilita sluchového nosiče |
±10 kHz |
|
Falešný výstup (dBc) |
-60 dBc |
|
Poměr C/N (v-pásmu) |
-60 dBc |
|
Širokopásmový šum (dBc) |
-95 |
|
VIDEO |
|
|
Min. video vstup |
.5Vp-str |
|
Frekvenční odezva |
±1,7dB (30Hz až 4,2MHz) |
|
Video S/N |
60 dB |
|
Hum Ratio |
-60 dB |
|
Diferenciální zisk |
±5% |
|
Diferenciální fáze |
±5 stupňů |
|
Skupinové zpoždění |
75 ns |
|
AUDIO |
|
|
Vstupní požadavky |
500 mV (25 kHz dev) |
|
Vstupní impedance |
10kΩ |
|
Frekvenční odezva |
±1,5 dB (50Hz-15kHz) |
|
zkreslení (THD) |
1% |
|
Před{0}}důraz |
75usec (volitelné) |
