Popis

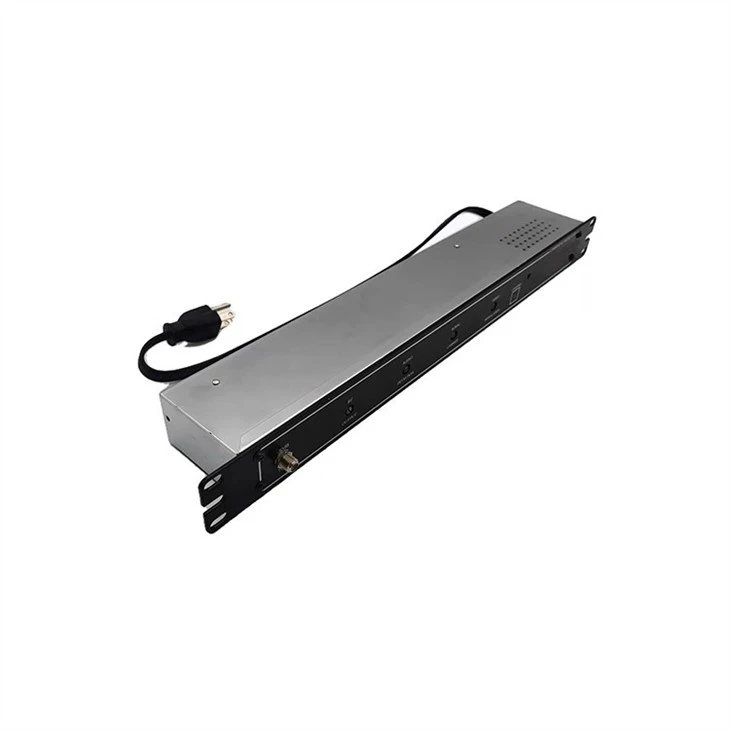

Komerční audio video modulátor GM55 byl navržen tak, aby poskytoval kompatibilitu se sousedními kanály a frekvenční přesnost FCC Docket 21006. Tento levný modulátor udržuje plný výstup 55 dBmv na každém jednotlivém VHF, středním, pásmovém nebo superpásmovém kanálu. Modulované kanály mohou být vloženy na jakýkoli nepoužívaný kanál v uzavřeném okruhu MATV nebo SMATV systému.
Vysoce kvalitní externí modulace a řízení úrovně RF zajišťují roky spolehlivého provozu. Modulátor se dodává se všemi přednastavenými interními úpravami a offset FCC Docket 21006 jsou standardní bez příplatků.
- Vynikající filtrování zbytkového postranního pásma pro systémy přilehlých kanálů
- Plný výstup +55 dBmV
- Nízký rušivý harmonický výstup
- Vysoce přesný krystalem řízený oscilátor pro nízké, střední a vysoké pásmo
- Agilní PLL oscilátor s dip přepínačem pro super pásmo.
- Profesionální kvalita obrazu
- K dispozici v kanálech 2 až 36
- Přední panel -30 dB testovací bod

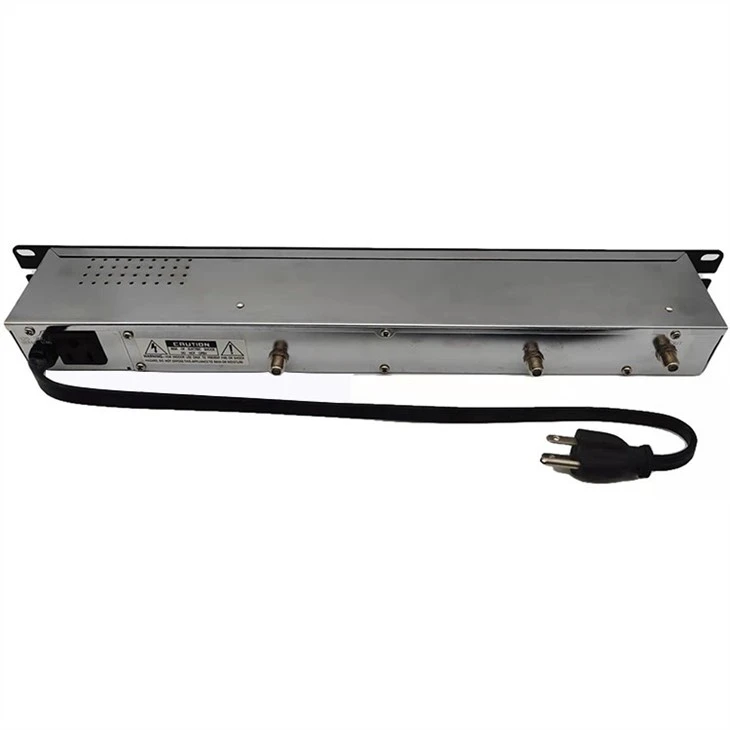

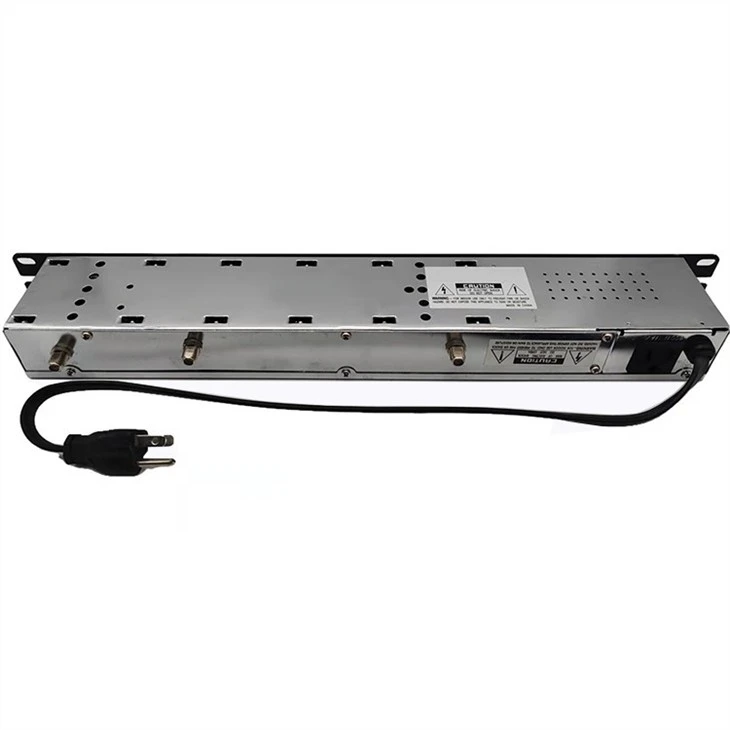

- Pohodlná AC zásuvka na zadním panelu
- Mezinárodní modely dostupné na zvláštní objednávku
Specifikace
|
Místo původu: Guangdong, Čína |
|||
|
Číslo modelu: GDM-016 (GM55) |
|||
|
RF |
VIDEO |
||
|
kanály: |
T8~T11, 2~36, A-I a J-W,FCC, Docket 21006 offsety, tovární sada, k dispozici jsou offsety HRC a IRC |
Vstupní úroveň: |
5 V p-p minimum pro 87,5% modulaci |
|
Výstupní úroveň: |
45 až 58 dBmV, plynule nastavitelné z předního panelu |
Typ vstupu: |
Negativní synchronizace kompozitního videa |
|
Výstupní impedance: |
75 ohmů |
Vizuální C/N: |
60 dB @ 4 MHz BW |
|
Poměr zvuku/videa: |
A. Kanály pod 216 MHz (CH.13): Plynule nastavitelné -7 až -18 dB. |
Frekvenční odezva: |
±1,5dB (30Hz až 4MHz) |
|
b. Super Band: Nastavitelný-12 až-18dB v 2dB kroku |
Hukot a hluk: |
-60 dB @87,5% modulace |
|
|
Stabilita frekvence: |
±10 kHz (5 kHz v leteckém pásmu) (odpovídá FCC Docket 21006) |
|
|
|
Falešný výstup: |
60 dB pod video nosičem |
|
|
|
AUDIO |
GENERÁL |
||
|
Vstupní impedance základního pásma: |
600 ohmů nevyvážených |
Příkon: |
108 až 125 V AC, 60 Hz, 20 W |
|
Vstupní úroveň základního pásma: |
0,5 V p-p pro odchylku 25 kHz |
Provozní teplota: |
-10 stupňů až 50 stupňů |
|
Před{0}}důraz: |
75 mikrosekund |
Rozměry: |
19"L x 21/4"D x 13/4"H |
|
Plochost: |
1,5 dB (50 Hz až 15 kHz) |
Hmotnost: |
4,3 libry |
|
Oddělení videa a zvuku: |
4,5 MHz |
Konektory: |
typ "F". |
