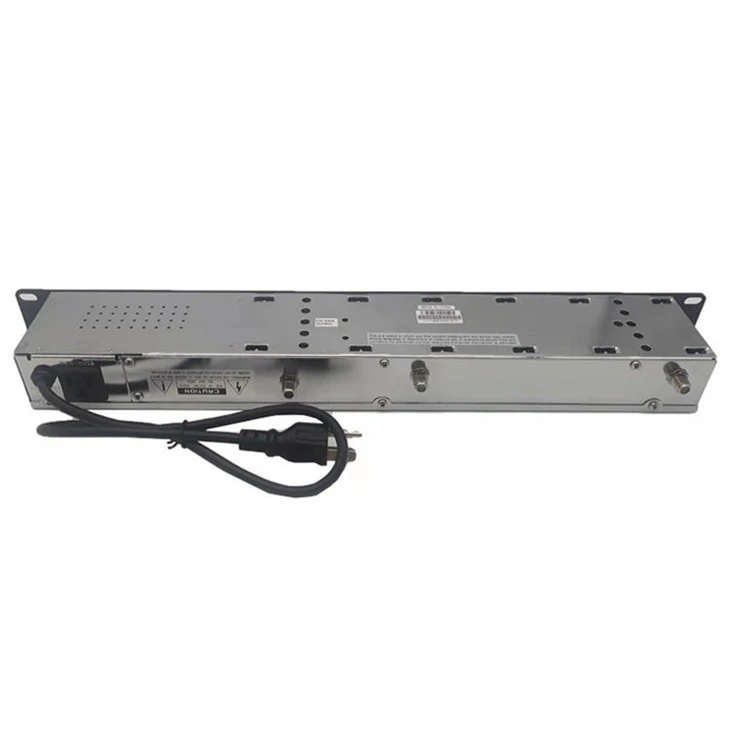

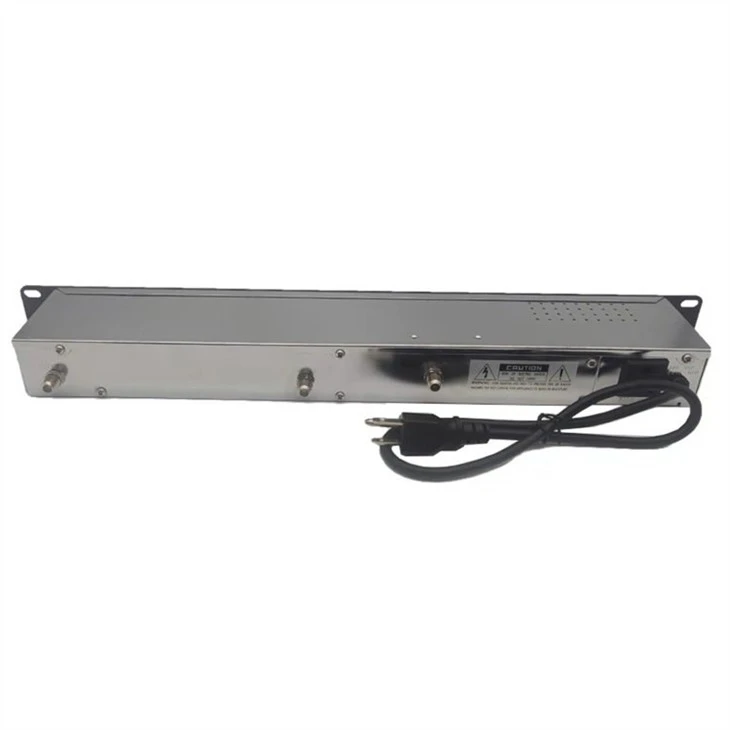

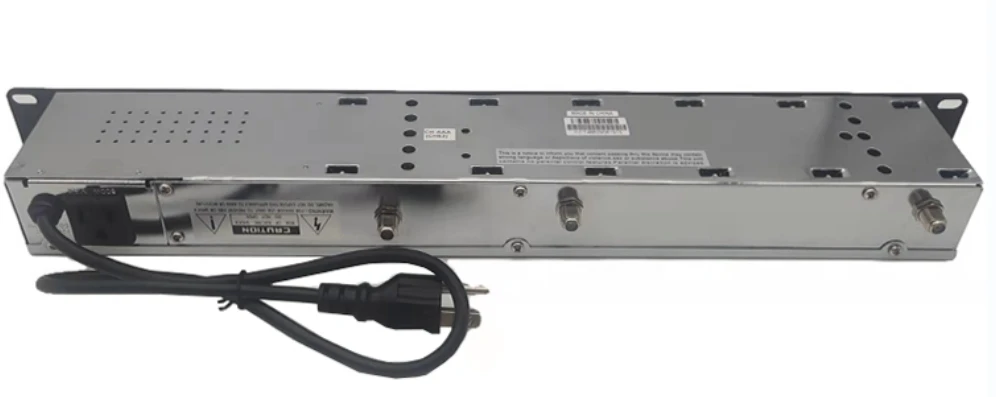

Popis
CT-SAW860 je polovodičový -modulátor zvuku/videa, který poskytuje modulovaný video a audio RF nosný výstup na pevném kanálu od 54 MHz do 860 MHz.
SAW Filtered Audio Video Modulator přijímá video se standardní polaritou na úrovni 0,7-2,5 Vp-p ze zdrojů videa, jako je satelitní přijímač, demodulátor, TV kamera, DVD přehrávač nebo videorekordér.

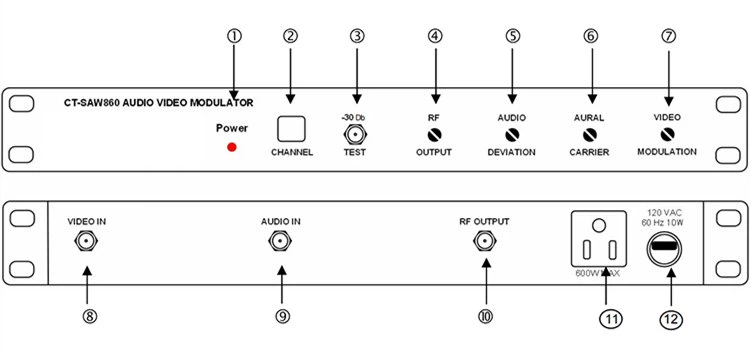

Jednotka poskytuje vysoce kvalitní obrazové, barevné a zvukové signály na jakémkoli nevyužitém kanálu v uzavřeném okruhu MATV, SMATV nebo CATV systému. Pro snadné ovládání jsou všechny ovládací prvky úrovně umístěny na předním panelu.
Specifikace
|
Místo původu: Guangdong, Čína |
|
|
Číslo modelu: GDM-004 (GLM-SAW860) |
|
|
RF |
|
|
1. Výstupní kanály |
TV VHF: 2-13, UHF: 14-69, CATV: 2-127 |
|
2. Výstupní úroveň |
+55 dBmV (minimum) |
|
3. Rozsah výstupní úrovně |
13 dB |
|
4. A/V Carrier Ratio |
-7dB až -22dB |
|
5. Nepravý výstup |
-60 dB pod nosnou video (@A/V poměr nosné -15 dB, výstupní úroveň: +55dBmV) |
|
6. Přesnost/stabilita frekvence |
±5 kHz |
|
7. Výstupní impedance |
75 ohmů |
|
8. Ztráta návratnosti výstupu |
9 dB |
|
VIDEO |
|
|
1. Úroveň vstupu videa |
0,7 Vp-p minimálně @87,5% modulace |
|
2. Diferenciální zisk |
<5% (10 to 90% APL) |
|
3. Diferenciální fáze |
<5˚ (10 to 90% APL) |
|
4. Hukot a hluk |
-60 dB @87,5% modulace |
|
5. Poměr vizuálního nosiče k šumu |
60 dB @ 4 MHz BW |
|
6. Frekvenční odezva |
±1,7 dB (30 Hz až 4,2 MHz) |
|
AUDIO |
|
|
1. Vstupní úroveň |
0,8 Vp-p pro odchylku ±25 kHz |
|
2. Vstupní impedance |
600 Ohmů Nevyvážený |
|
3. Před-důraz |
75 µSec |
|
GENERÁL |
|
|
1. Rozsah příkonu |
120 VAC, 60 Hz |
|
2. Provozní teplota |
32 ˚F ~ 122 ˚F |
|
3. Konektory |
Všechny typy "F". |
|
MECHANICKÁ |
|
|
1. Rozměry |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. Hmotnost |
4,3 libry |

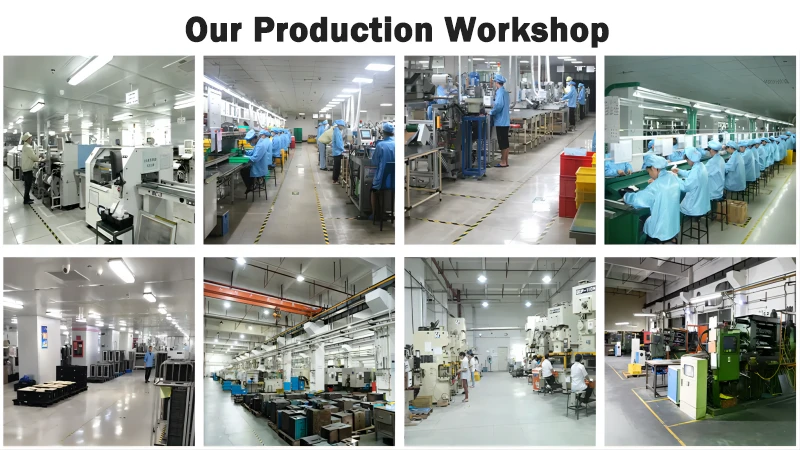

Společnost Goodmind Electronics (Shenzhen) Co., Ltd. byla založena v roce 1992 se základním kapitálem 18 milionů amerických dolarů. Vlastní továrna se nachází v Shenzhenu a má více než 1000 zaměstnanců. Je to high{9}}tech podnik integrující výzkum a vývoj, výrobu, prodej a služby. Společnost se specializuje na profesionální výrobní společnost pro antény / síťovou komunikaci / Bluetooth / AV příslušenství / chytrou domácnost / příslušenství do auta. Továrna je vertikálně integrovaná. Továrna má zpracování plastů, lisování kovů, tlakové lití zinku, SMT, DIP a montážní centrum. Společnost má silnou finanční sílu, profesionální tým výzkumu a vývoje, vynikající výrobní zařízení a štíhlou výrobu a věnuje se vytváření vysoce{13}}kvalitních produktů pro zákazníky.
Co je to SAW filtrovaný audio video modulátor?
SAW Filtered Audio Video Modulator je zařízení běžně používané v analogových televizních systémech pro vysílání audio a video signálů. Využívá filtr Surface Acoustic Wave (SAW) pro přesné tvarování a filtrování modulovaného signálu, což zajišťuje shodu se specifickými frekvenčními standardy a snižuje rušení.
Jak v tomto kontextu funguje filtr SAW?
Filtr povrchových akustických vln (SAW) je zařízení s akustickými vlnami, které filtruje a zpracovává elektronické signály na rádiových frekvencích. V tomto modulátoru pomáhá zpřesňovat frekvenční charakteristiky audio-video signálu, zajišťuje, že zůstává v určeném frekvenčním spektru a minimalizuje rušení.
Jaký je účel filtru SAW v modulátoru zvuku a videa?
Filtr SAW v modulátoru slouží k tvarování a filtrování modulovaného signálu. Pomáhá splnit specifické frekvenční standardy, předcházet interferenci se sousedními kanály a zlepšit celkovou kvalitu přenášeného audio-signálu.
SAW filtrovaný audio video modulátor
SAW (Surface Acoustic Wave) Filtered Audio Video Modulator je zařízení používané v analogových televizních systémech pro vysílání audio a video signálů. Obsahuje filtr SAW, což je zařízení s akustickými vlnami, pro přesné tvarování a filtrování modulovaného signálu. To pomáhá zajistit shodu se specifickými frekvenčními standardy a snižuje rušení.
Je tento typ modulátoru stále aktuální s přechodem k digitálnímu vysílání?
S rozšířeným přechodem k digitálnímu vysílání jsou tradiční analogové audio-modulátory videa s filtry SAW stále méně běžné. Digitální vysílací systémy často používají pokročilejší techniky modulace a kódování.
Jak modulátor řeší rušení ze sousedních kanálů?
Filtr SAW je nápomocný při snižování rušení ze sousedních kanálů nebo nežádoucích signálů. Zajišťuje, že modulovaný signál zůstane v přiděleném frekvenčním rozsahu, čímž se minimalizuje riziko rušení.
FAQ
Otázka: Dokáže modulátor audio a video s filtrem SAW zpracovat více kanálů?
Odpověď: Ano, v závislosti na jeho designu a specifikacích může modulátor zpracovat více kanálů. Je důležité zkontrolovat možnosti zařízení a zajistit shodu s regionálními standardy vysílání.
Otázka: Jak zajistím kompatibilitu s regionálními standardy vysílání?
Odpověď: Je nezbytné konzultovat s výrobci nebo dodavateli, abyste zajistili, že modulátor audio a video s filtrem SAW vyhovuje specifickým vysílacím normám a předpisům ve vašem regionu.
Otázka: Existuje trvalá podpora údržby a upgradů tohoto typu zařízení?
Odpověď: S postupným vyřazováním analogových vysílacích systémů může být podpora údržby a upgradů tradičních analogových modulátorů omezená. Zvažte přechod na digitální řešení pro dlouhodobou-životaschopnost.
