Popis

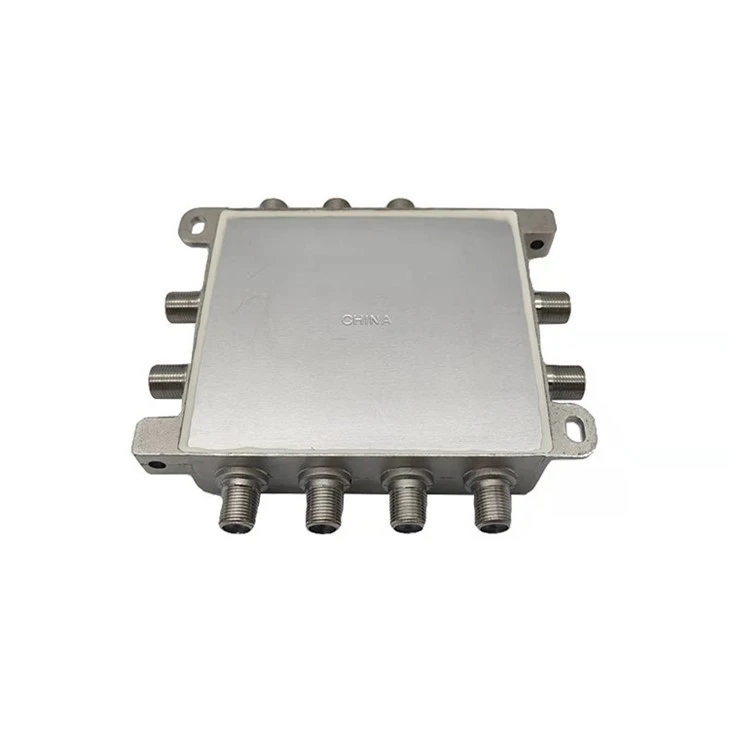

8cestný zesilovač MOCA 3306-8P je navržen tak, aby podporoval kritické aplikace, jako je telefonie, které vyžadují vysoce spolehlivé sítě, aby poskytovaly nepřetržitý provoz za všech okolností. 8cestný zesilovač MOCA 3306-8P má 2cestný rozbočovač zabudovaný na RF vstupu před diplexním filtrem, který poskytuje další port na krytu pro kabelový modem nebo připojení eMTA, které obchází obvod zesilovače. Tato funkce umožňuje, aby kritické aplikace nebyly ovlivněny výpadky napájení nebo selháním zesilovače. Zesilovače PCT jsou vybaveny lehkým práškovým lakem a krytem utěsněným proti povětrnostním vlivům pro vynikající ochranu proti korozi. Zesilovače PCT mají přesně opracované porty F (odpovídají standardům SCTE), které mají mechanismy zachycování beryliové mědi pro zajištění optimální distribuce a zesílení vašich RF signálů.
Vlastnosti
◆ 8 výstupů, 1 GHz RF MoCA zesilovač s jednotkovým ziskem + 1 výstup modemu (-5 dB)
◆ 0 dB na výstup
◆ Jednotný zisk, navržený pro širokopásmové instalace (pro anténní instalace se doporučují pasivní zpětné zesilovače)
◆ Speciální design pro sítě s 85/102 MHz mid{2}}split - není kompatibilní s většinou kabelových sítí používajících standardní 42/54 MHz split
◆ Funkce přemostění poskytuje nepřetržitý provoz za všech okolností
◆ Automatické ukončení při výpadku napájení
◆ Nejnižší dostupné zkreslení
◆ Přepěťová odolnost IEEE 6 kV, B3 na všech F portech
◆ DSM® technologie zachycování patentovaná berylliovou mědí
◆ Utěsněné F porty odpovídají standardům SCTE
◆ SMPS512UTRH Napájecí adaptér je součástí dodávky
Specifikace
|
Místo původu: Guangdong, Čína |
|||
|
Číslo modelu: GDMOCA-010 (3306-8P) |
|||
|
POPIS: 8-CESTNÝ CATV DROP ZESILOVAČ S PASIVNÍ NÁVRATKOU |
|||
|
POLOŽKA |
TYPICKÝ |
QCLIMIT |
ZKUŠEBNÍ PODMÍNKY |
|
Dopředná cesta: |
|||
|
Frekv. Rozsah |
|
54 ~ 1218 MHz |
|
|
Zisk (RF od vstupu do výstupu) |
0,5 dB |
0dB min |
54 ~ 1002 MHz |
|
|
-7,5dB |
-8,0dB min |
1003 ~ 1218 MHz |
|
Ztráta vložení portu VoIP |
-4,8 dB |
- 5,5dB max |
54 ~ 1002 MHz |
|
-7,5dB |
-8,0dB max |
1003 ~ 1218 MHz |
|
|
Ztráta návratu (vstup/výstup) |
-16 dB |
-15dB min. |
54 ~ 1218 MHz |
|
Šumové číslo (54 ~ 1002 MHz) |
5 dB typické zařízení NF (nezahrnuje rozbočovací obvody) |
||
|
Skupinové zpoždění |
|
30 ns Max. |
Pro 102 MHz (3,58 MHz rozpětí) |
|
|
15 ns Max. |
Pro 108 MHz (3,58 MHz rozpětí) |
|
|
|
5 ns Max. |
Pro 112 MHz a vyšší (3,58 MHz rozpětí) |
|
|
Ven do izolace |
-25 dB |
-20dB min |
54 ~ 1218 MHz |
|
Účinnost RF stínění |
|
Menší nebo rovno -110 dB |
|
|
Izolace RF portu k napájecímu portu |
|
100 dB |
54 ~ 1218 MHz |
|
Cesta MOCA: |
|||
|
Frekv. Rozsah |
|
|
1275-1675 MHz |
|
Ztráta vložení (voip na jakýkoli výstup) |
-25 dB |
-28dB max |
1275-1300 MHz |
|
-23 dB |
-25dB max |
1301-1675 MHz |
|
|
Izolace (jakýkoli výstup na výstup) |
-28 dB |
-30dB max |
1275-1675 MHz |
|
Ztráta návratu (voIP/jakýkoli výstupní port) |
-10 dB |
-5dB min. |
1275-1675 MHz |
|
Zpáteční cesta: |
|||
|
Frekv. Rozsah |
|
5 ~ 85 MHz |
|
|
Získat |
-15 dB |
-16dB min |
5 ~ 85 MHz |
|
Ztráta vrácení (IN/OUT) |
-20 dB |
-18 dB Min. |
5 ~ 85 MHz |
|
Ztráta vložení VoIP |
-3,5 dB |
-3,8 dB Max. |
5 ~ 85 MHz |
|
Plochost |
±0,5 dB |
1,5dB Max. |
5 ~ 85 MHz |
|
Ven do izolace |
-25 dB |
-20dB min |
5 ~ 85 MHz |
|
Skupinové zpoždění |
|
20 ns Max. |
5 ~ 85 MHz Rozpětí 1 MHz |
|
|
5 ns Max. |
10 ~ 80 MHz Rozpětí 1 MHz |
|
|
Zkreslení: |
|||
|
Složená druhá objednávka* |
|
-62 dBc Max. |
|
|
Composite Triple Beat* |
|
-75 dBc Max. |
|
|
Křížová modulace* |
|
-75 dBc Max. |
|
|
Hum modulace |
|
-90dBc Max. |
|
|
REV : *79 NTSC analog+33 256/QAM digitální @4dBmv/ch všechny/kanály ploché |
|||
|
Přepěťová odolnost: |
|
CAT B3, 6KV, 3KA |
Vstupní port-IEEE C62.41-1991 Kategorie B-3 Combo vlna, 6kV, 3kA |
|
|
Výstupní port-IEEE C62.41-1991 |
||
|
Kategorie B-3 Combo vlna, 6kV, 3kA |
|||
|
Požadavky na napájení: |
|||
|
Vstup |
|
120 VAC |
|
|
Frekvence |
|
60 Hz |
|
|
Výstup |
|
12V DC, 400mA |
|
|
Provozní teplota: |
|
-40 stupňů až + 60 stupňů |
|
|
MECHANICKÁ |
|||
|
Montáž |
|
Horizontální/Vertikální |
|
|
Rozměry |
|
Š: 179 mm x H: 71 mm x V: 43 mm |
|
|
Počet pozemních bloků |
|
1 - Obousměrné- |
|
|
Materiál pouzdra a krytu |
|
Hliníková slitina A360 |
|
|
Povrchová úprava / Typ pokovení |
|
Práškové lakování |
|
|
Utěsnění |
|
Těsnění 1-vlhkost 1 EMI/RFI |
|
|
Materiál portu F |
|
C360 mosaz |
|
|
Pokovování portu F |
|
Nikl |
|
|
Rozteč F portů |
|
1,0" min. |
|
|
Kroutící moment portu F |
|
60 in. lbs. min |
|
|
Uchycení kolíku F portu (střední kolík RG-6) |
|
200 gramů min. |
|

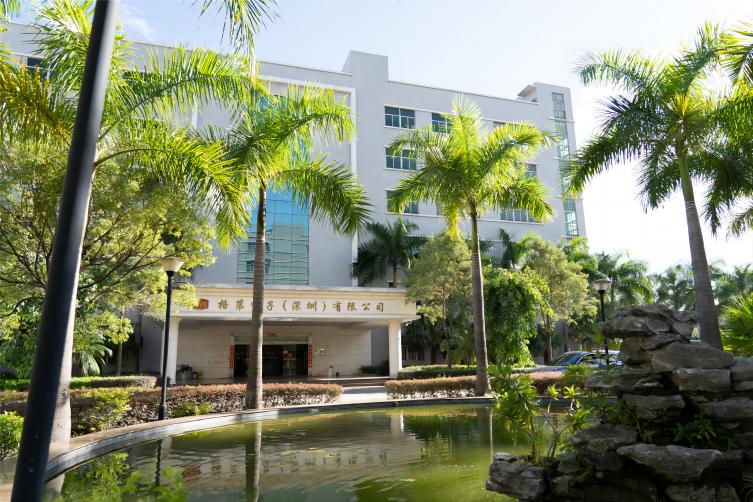

Společnost Goodmind Electronics (Shenzhen) Co., Ltd. byla založena v roce 1992 se základním kapitálem 18 milionů amerických dolarů. Vlastní továrna se nachází v Shenzhenu a má více než 1000 zaměstnanců. Je to high{9}}tech podnik integrující výzkum a vývoj, výrobu, prodej a služby. Společnost se specializuje na profesionální výrobní společnost pro antény / síťovou komunikaci / Bluetooth / AV příslušenství / chytrou domácnost / příslušenství do auta. Továrna je vertikálně integrovaná. Továrna má zpracování plastů, lisování kovů, tlakové lití zinku, SMT, DIP a montážní centrum. Společnost má silnou finanční sílu, profesionální tým výzkumu a vývoje, vynikající výrobní zařízení a štíhlou výrobu a věnuje se vytváření vysoce{13}}kvalitních produktů pro zákazníky.
8-cestný zesilovač MoCA (Multimedia over Coax Alliance) je zařízení používané v sítích založených na MoCA-k zesílení a distribuci signálů MoCA prostřednictvím koaxiálních kabelů. Technologie MoCA umožňuje přenos vysokorychlostních dat, jako je internet nebo multimediální obsah, po stávající infrastruktuře koaxiálních kabelů, které se běžně vyskytují v domácnostech nebo budovách.
Co je zesilovač MoCA?
Zesilovač MoCA je zařízení používané v sítích MoCA k zesílení a distribuci signálů MoCA přes koaxiální kabelová vedení. Zesiluje signály, aby zajistil optimální výkon a spolehlivost v celé síti.
Co je technologie MoCA?
MoCA (Multimedia over Coax Alliance) je síťová technologie, která umožňuje přenos vysokorychlostních dat, jako je internet, video a další multimediální obsah, prostřednictvím stávající infrastruktury koaxiálního kabelu v domácnosti nebo budově.
Jak se instaluje 8cestný zesilovač MoCA?
Instalace zahrnuje připojení vstupního portu zesilovače MoCA ke zdroji signálu MoCA, jako je směrovač nebo modem s podporou MoCA-. Zesílené signály MoCA jsou pak distribuovány do různých míst nebo zařízení pomocí výstupních portů zesilovače.

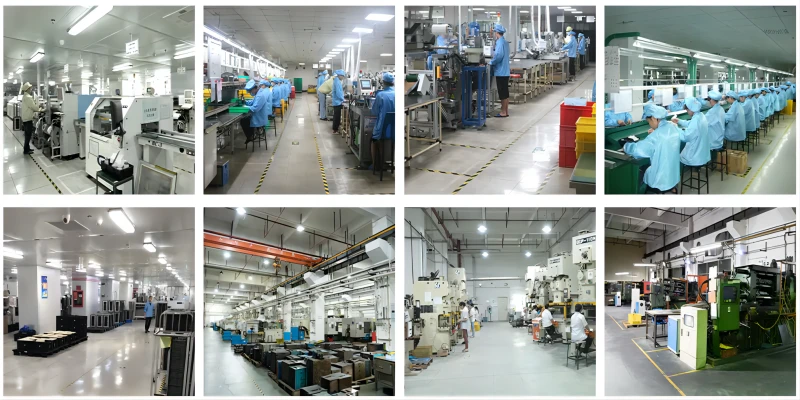

Naše výrobní dílna
Náš certifikát
FAQ
Otázka: Jaký je účel 8cestného zesilovače MoCA?
A: Primárním účelem 8cestného zesilovače MoCA je zesilovat a distribuovat signály MoCA do více míst nebo zařízení v síti MoCA. Zajišťuje, že si signály MoCA udrží svou sílu a kvalitu v celé síti.
Otázka: Kolik výstupních portů má 8cestný zesilovač MoCA?
Odpověď: Jak název napovídá, 8cestný zesilovač MoCA má obvykle osm výstupních portů, což mu umožňuje distribuovat zesílené signály MoCA až do osmi samostatných míst nebo zařízení v síti.
Otázka: Jak se instaluje 8cestný zesilovač MoCA?
Odpověď: Instalace zahrnuje připojení vstupního portu zesilovače MoCA ke zdroji signálu MoCA, jako je směrovač nebo modem s podporou MoCA-. Zesílené signály MoCA jsou pak distribuovány do různých míst nebo zařízení pomocí výstupních portů zesilovače.
Otázka: Lze 8cestný zesilovač MoCA použít ve spojení s jinými zařízeními MoCA?
Odpověď: Ano, 8-cestný zesilovač MoCA lze použít ve spojení s dalšími zařízeními MoCA, jako jsou směrovače, modemy nebo adaptéry MoCA s podporou MoCA{2}}, a vytvořit tak robustní a vysokorychlostní síť MoCA.
