Popis

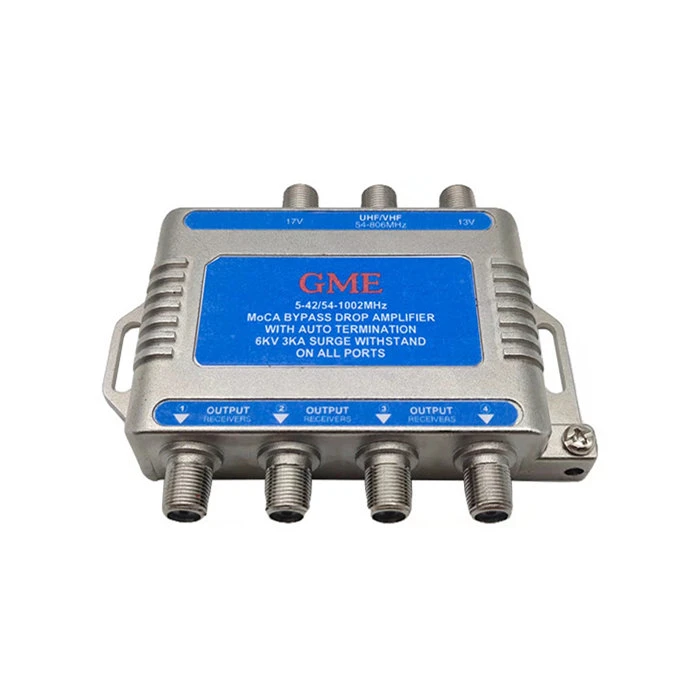

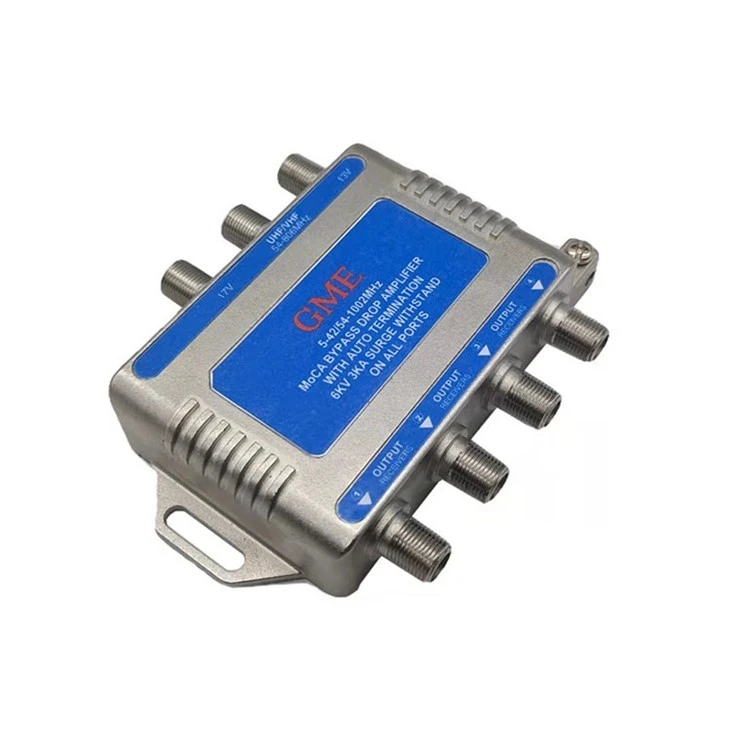

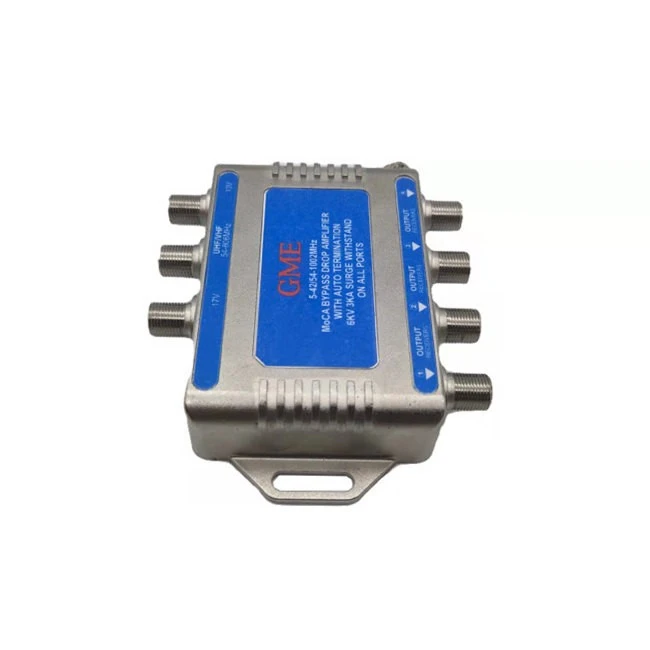

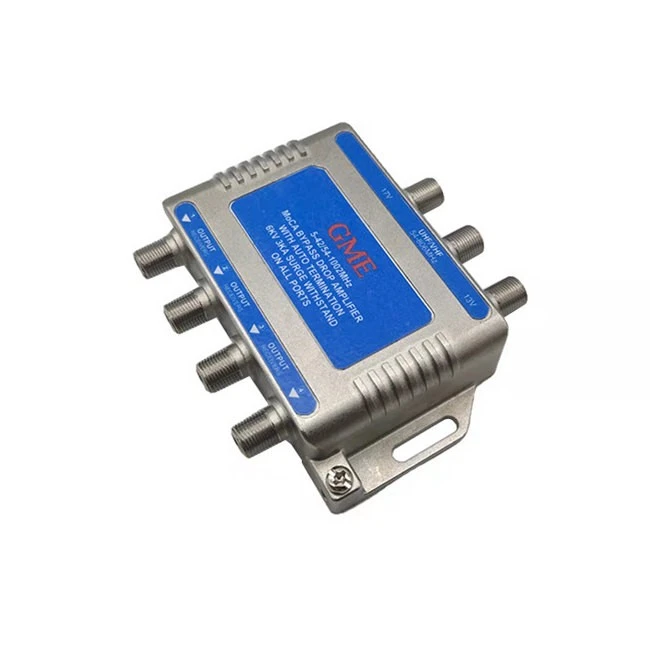

Tento 3306-4P 4cestný zesilovač MOCA je navržen tak, aby poskytoval možnost používat technologii MoCA ke komunikaci se všemi výstupními porty zesilovače z portu modemu, aniž by byl zesilovač samotný. Vestavěný-triplexní filtr omezuje signály MoCA do domácí sítě a zároveň poskytuje nezbytné připojení bypassu MoCA kolem zesilovače, aby bylo možné v-domácí síti mezi eMTA, set-top boxy a dalšími zařízeními (např.: herní konzole, počítače, notebooky, tablety atd.). Pasivní port pro přemostění modemu podporuje kritické aplikace, jako je telefonie, vyžadující vysoce spolehlivé sítě, aby poskytovaly nepřetržité služby i v případě výpadků napájení a/nebo selhání zesilovače.
Aplikace
◆ Distribuce videa v domě pro aplikace s více{0}}místností DVR.
◆ Domácí vysokorychlostní síť.
◆ Umožňuje internetovým službám, videím a hrám sdílet šířku pásma bez ztráty rychlosti a kvality.
◆ Streamování videa ve vysokém rozlišení z internetu.
Vlastnosti
◆ 4 výstup RF zesilovač MoCA + 1 výstup modemu aktivní návrat s jednotkovým ziskem
◆ Automatické ukončení při výpadku napájení
◆ Nejnižší dostupný výkon zkreslení IEEE 6 kV, odolnost proti přepětí B3 na všech RF portech
◆ Utěsněné F porty odpovídají standardům SCTE
◆ Integrovaný MoCA triplexní filtr: Všechny porty „mluví“ – zařízení MoCA na bypassovém portu mohou komunikovat se všemi ostatními výstupními porty.
◆ Unity gain – upstream a downstream: Kompenzuje ztrátu splitteru.
◆ Patentovaná technologie uchycení DSM: Poskytuje zvýšenou retenci pružiny pro lepší kontakt s povrchem.
◆ Pasivní bypass port: Eliminuje ztrátu služby v důsledku výpadku napájení nebo selhání zesilovače.
Specifikace
|
Místo originálu: Čína |
|||
|
ČÍSLO MODELU: GDMOCA-009 (3306-4P) |
|||
|
POPIS: 4-CESTNÝ CATV DROP ZESILOVAČ S PASIVNÍM NÁVRATEM |
|||
|
POLOŽKA |
TYPICKÝ |
QCLIMIT |
ZKUŠEBNÍ PODMÍNKY |
|
Cesta vpřed |
|||
|
Frekv. Rozsah |
|
54 ~ 1218 MHz |
|
|
Zisk (RF od vstupu do výstupu) |
0,5 dB |
0dB min |
54 ~ 1002 MHz |
|
|
-3,0 dB |
-3,8dB min |
1003 ~ 1218 MHz |
|
Ztráta vložení portu VoIP |
-4,8 dB |
- 5,5dB max |
54 ~ 1002 MHz |
|
|
-6,9 dB |
-7,5dB max |
1003 ~ 1218 MHz |
|
Ztráta návratu (vstup/výstup) |
-16 dB |
-15dB min. |
54 ~ 1218 MHz |
|
Šumové číslo (54 ~ 1002 MHz) |
5 dB typické zařízení NF (nezahrnuje rozbočovací obvody) |
|
|
|
Skupinové zpoždění |
|
30 ns Max. |
Pro 102 MHz (3,58 MHz rozpětí) |
|
|
|
15 ns Max. |
Pro 108 MHz (3,58 MHz rozpětí) |
|
|
|
5 ns Max. |
Pro 112 MHz a vyšší (3,58 MHz rozpětí) |
|
Ven do izolace |
-25 dB |
-20dB min |
54 ~ 1218 MHz |
|
Účinnost RF stínění |
|
Menší nebo rovno -110 dB |
|
|
Izolace RF portu k napájecímu portu |
|
100 dB |
54 ~ 1218 MHz |
|
Cesta MOCA: |
|||
|
Frekv. Rozsah |
|
|
1275-1675 MHz |
|
Ztráta vložení (voip na jakýkoli výstup) |
-18 dB |
-19dB max |
1275-1300 MHz |
|
|
-15 dB |
-17dB max |
1301-1675 MHz |
|
Izolace (jakýkoli výstup na výstup) |
-17 dB |
-20dB max |
1275-1675 MHz |
|
Ztráta návratu (voIP/jakýkoli výstupní port) |
-10 dB |
-5dB min. |
1275-1675 MHz |
|
Zpáteční cesta: |
|||
|
Frekv. Rozsah |
|
5 ~ 85 MHz |
|
|
Získat |
-12 dB |
-13dB min |
5 ~ 85 MHz |
|
Ztráta vrácení (IN/OUT) |
-20 dB |
-18 dB Min. |
5 ~ 85 MHz |
|
Ztráta vložení VoIP |
-3,5 dB |
-3,8 dB Max. |
5 ~ 85 MHz |
|
Plochost |
±0,5 dB |
1,5dB Max. |
5 ~ 85 MHz |
|
Ven do izolace |
-25 dB |
-20dB min |
5 ~ 85 MHz |
|
Skupinové zpoždění |
|
20 ns Max. |
5 ~ 85 MHz Rozpětí 1 MHz |
|
|
|
5 ns Max. |
10 ~ 80 MHz Rozpětí 1 MHz |
|
Zkreslení: |
|||
|
Složená druhá objednávka* |
|
-62 dBc Max. |
|
|
Composite Triple Beat* |
|
-75 dBc Max. |
|
|
Křížová modulace* |
|
-75 dBc Max. |
|
|
Hum modulace |
|
-90dBc Max. |
|
|
REV: *79 NTSC analog+33 256/QAM digitální @4dBmv/ch všechny/kanály ploché |
|||
|
Přepěťová odolnost: |
|
CAT B3, 6KV, 3KA |
Vstupní port-IEEE C62.41-1991 |
|
|
Kategorie B-3 Combo vlna, 6kV, 3kA |
||
|
|
Výstupní port-IEEE C62.41-1991 |
||
|
|
Kategorie B-3 Combo vlna, 6kV, 3kA |
||
|
Požadavky na napájení: |
|||
|
Vstup |
|
120 VAC |
|
|
Frekvence |
|
60 Hz |
|
|
Výstup |
|
12V DC, 400mA |
|
|
Provozní teplota: |
|
-40 stupňů až + 60 stupňů |
|
|
MECHANICKÁ |
|||
|
Montáž |
|
Horizontální/Vertikální |
|
|
Rozměry |
|
Š: 179 mm x H: 71 mm x V: 43 mm |
|
|
Počet pozemních bloků |
|
1 - Obousměrné- |
|
|
Materiál pouzdra a krytu |
|
Hliníková slitina A360 |
|
|
Povrchová úprava / Typ pokovení |
|
Práškové lakování |
|
|
Utěsnění |
|
Těsnění 1-vlhkost 1 EMI/RFI |
|
|
Materiál portu F |
|
C360 mosaz |
|
|
Pokovování portu F |
|
Nikl |
|
|
Rozteč F portů |
|
1,0" min. |
|
|
Kroutící moment F portu |
|
60 in. lbs. min |
|
|
Uchycení kolíku F portu (střední kolík RG-6) |
|
200 gramů min. |
|
