Vlastnosti
- Určeno pro satelitní optický systém
- Široký rozsah provozní frekvence: 45-2150 MHz
- Vynikající linearita a plochost
- Široký rozsah optického vstupního výkonu
- Použití 1-jádrového jednovidového vlákna s vysokou návratností
- Použití aktivních zařízení zesilovače GaAs
- Technologie s velmi nízkou hlučností
- Zabudujte-CWDM pomocí vysoké lineární PD
- Vestavěná-optická funkce AGC
Specifikace
|
Optický parametr |
Parametr TERR+SAT-IF |
||
|
Odezva (A/W) |
Větší nebo rovno 0,9 |
Frekvenční rozsah |
45~2150MHz |
|
Získejte optický výkon |
-18-+3 -10-0 (AGC) |
Plochost |
±1.5 |
|
Optická návratová ztráta |
Větší nebo rovno 45 |
Izolační křížová polarizace
|
-25dB min (950~2150MHz) |
|
Vlnová délka příjmu (nm) |
1510-1570 |
Izolace Out to Out |
-28dB min (950~2150MHz) -14dB min (40~806MHz) |
|
Optický konektor |
SC/APC |
Zastavit útlum pásma |
15 dB min Ant port @ 950 MHz 15 dB min Sat port @ 806 MHz |
|
Jiný parametr |
LHCP/RHCP |
14,0 ~ 15,0 Vdc |
|
|
Napájení |
DC-24V |
Rozměry |
19"(L) x 5.5"(D) x 1.75"(H) |
|
Spotřeba energie (W) |
<6 |
Vstup napájení |
110~240Vac 50/60Hz |
|
Rozměry (mm) |
143x110x28.8 |
Výstupní impedance |
75Ω |
Multipřepínač FTTB

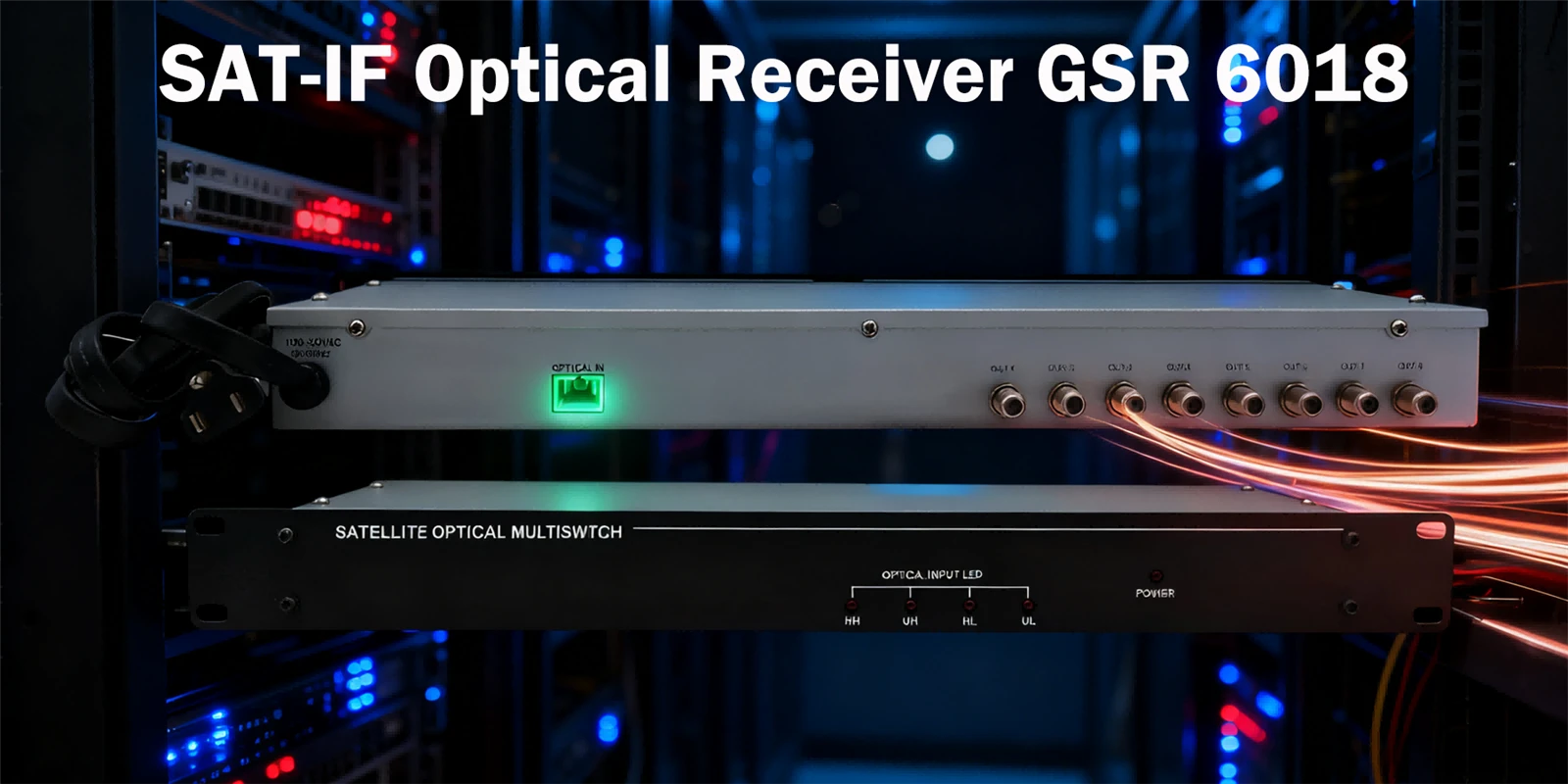

Optický přijímač SAT-IF je klíčové zařízení v satelitních komunikačních systémech, které je navrženo pro příjem optických signálů a jejich převod na satelitní mezifrekvenční elektrické signály.

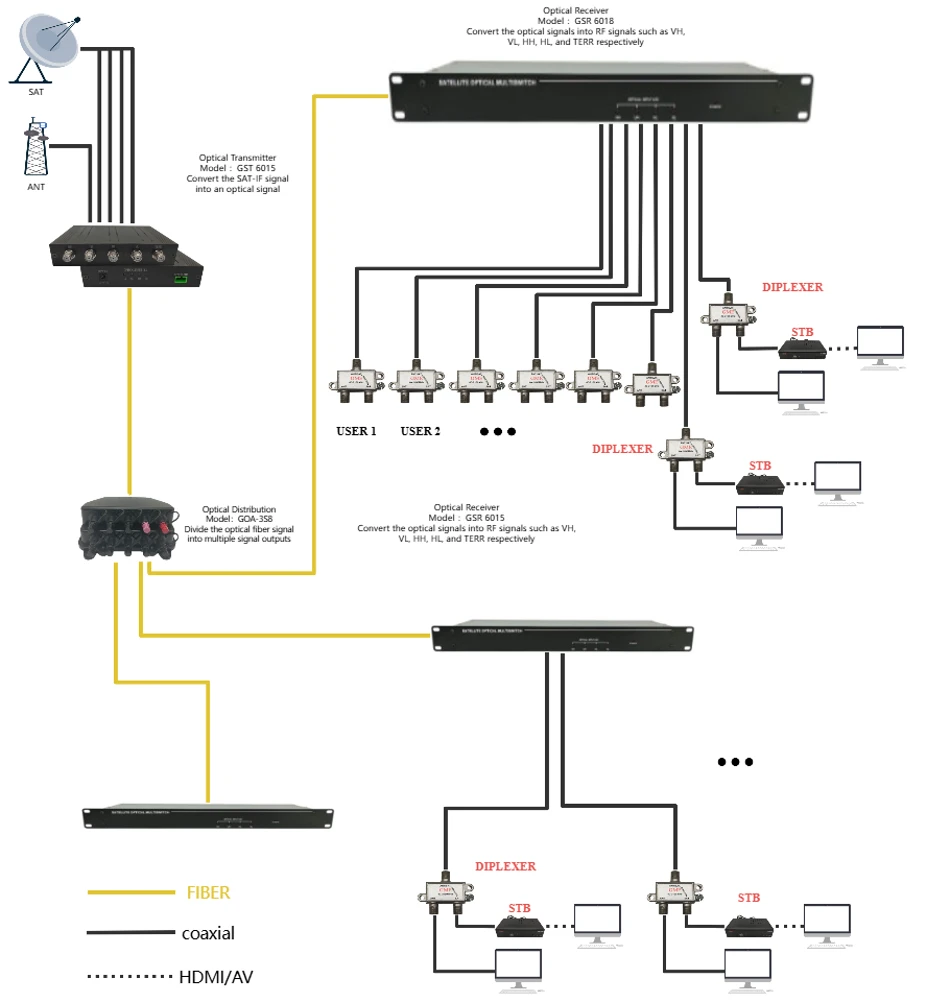

Aplikace
