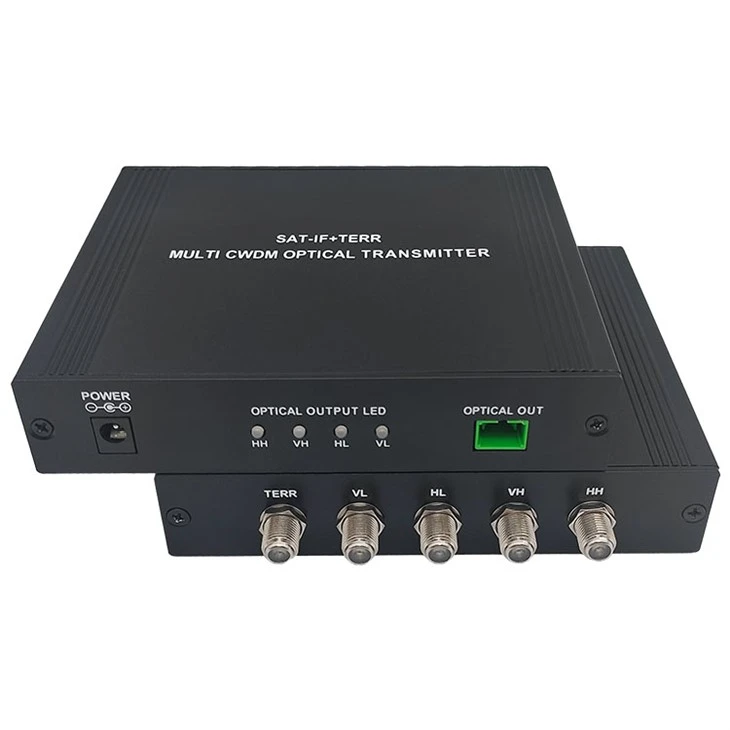

Optický vysílačje základní složkou optických komunikačních systémů, která je zodpovědná za konverzi elektrických signálů na optické signály a jejich přenos přes optická vlákna.
Vlastnosti
- Určeno pro satelitní optický systém
- Široký rozsah provozní frekvence: 45-2150 MHz
- Vynikající linearita a plochost
- Použití 1-jádrového jednovidového vlákna s vysokou návratností
- Použití aktivních zařízení zesilovače GaAs
- Technologie s velmi nízkou hlučností
- Sestavte-v CWDM pomocí DFB koaxiálního laseru s malým pouzdrem
- Výstupy 13/18V,0/22KHz pro práci s LNB
- Distribuce až 32 optických uzlů
Specifikace
|
Optický parametr |
Parametr TERR+SAT-IF |
||
|
Optická návratová ztráta |
Větší nebo rovno 45 |
Frekvenční rozsah |
45~2150MHz |
|
Výstupní optický výkon |
4x+3dBm |
Plochost |
±1.5 |
|
Optický konektor |
SC/APC |
Výstupní úroveň (AGC) |
Větší nebo rovno 80±5@TERR Větší nebo rovno 78±10@SAT-IF |
|
Výstupní optická vlnová délka (nm) |
1510-1570 |
C/R |
Větší nebo rovno 52 |
|
Jiný parametr |
CSO |
Větší nebo rovno 65 |
|
|
RF konektor |
F-žena |
CTB |
Větší nebo rovno 62 |
|
Napájení |
DC-24V |
Návratová ztráta |
Větší nebo rovno 12 |
|
Spotřeba energie (W) |
<6 |
Přesnost 22 kHz |
22±4 |
|
Rozměry (mm) |
143x110x28.8 |
Napájení LNB |
13/18 |
