Zavedení:
Optický přijímač je pro digitální televizi, vlákno do domu . Tento stroj přijímá optický přijímací trubici s vysokou citlivostí . Flexibilní integrace aplikací, aplikace vlákna do domácí sítě .
Je vestavěný CWDM, vhodný pro systém s trojnásobnou vlnovou délkou s jedním vláknem, vlnová délka CATV 1550nm, vlnová délka 1270/1310/1490/1577nm, může pohodlně připojit Onu Epon, Gpon .} Xg (S) Pon pon
- Až 20 km přenosové vzdálenosti
- Extra nízký hluk
- Široký dynamický přijímací rozsah optického výkonu: uvnitř pin =-16, mer větší nebo roven 36 dB
- Použitelné XG (S) PON, GPON, EPON, kompatibilní s jakoukoli technologií FTTX PON
- Může ušetřit velký počet zdrojů optického napájení, výrazně snížit náklady na konfiguraci sítě
- V rámci šířky pásma 47 ~ 1 000 MHz je vše s vynikajícím prvkem rovinnosti (FL menší nebo rovný ± 1 dB)
- Kovové pouzdro, nabídka záruky pro optoelektronická citlivá zařízení
- Vysokou úroveň výkonu, může být použity mnoha uživateli
- Nízký výkon spotřebovává, vysoký výkon, vysoký nákladový výkon
- Ochrana přepětí 6 kV na všech přístavech
- Podpora 4 rf out max
Specifikace
|
Vlnová délka CATV |
1550 ± 10nm |
Výstup RF odpor |
75Ω |
|
|
Vlnová délka pon |
1270/1310/1490/1577nm |
Ztráta návratu výstupu |
Méně nebo rovné 14dB |
|
|
Optický vstupní výkon |
-18-+2 dbm |
Optická ztráta návratnosti |
Větší nebo rovna 55 dB |
-9 DBM Optický vstupní výkon, 60 PAL kanálů |
|
Optický rozsah AGC |
-12--2 dbm |
C/cso |
Větší nebo rovna 55 dB |
|
|
Optický vstupní port CATV |
SC/APC |
C/ctb |
Větší nebo rovna 55 dB |
|
|
Pon Optical Reflect Port |
SC/PC |
Mer |
Větší nebo rovna 31 dB |
-15 DBM Optical Input Power |
|
RF konektor |
Imperial F typ |
Vstupní napětí |
+12V |
|
|
Frekvence |
47-1000 MHz |
Rozptyl energie |
Méně nebo rovné 2W |
|
|
Plochost |
Méně nebo rovné ± 1,25 dB |
Teplota |
-10-+50 stupeň |
|
|
RF výstupní úroveň (v řadě AGC) |
Větší nebo rovna 80dbuv |
Dimenze |
73 × 60 × 23 (l × w × h) mm |
|
Seznamy modelů
|
Model |
Vlnová délka |
Odráží vlnovou délku |
Projít rozhraní |
RF Out Interface |
DC-vstup |
|

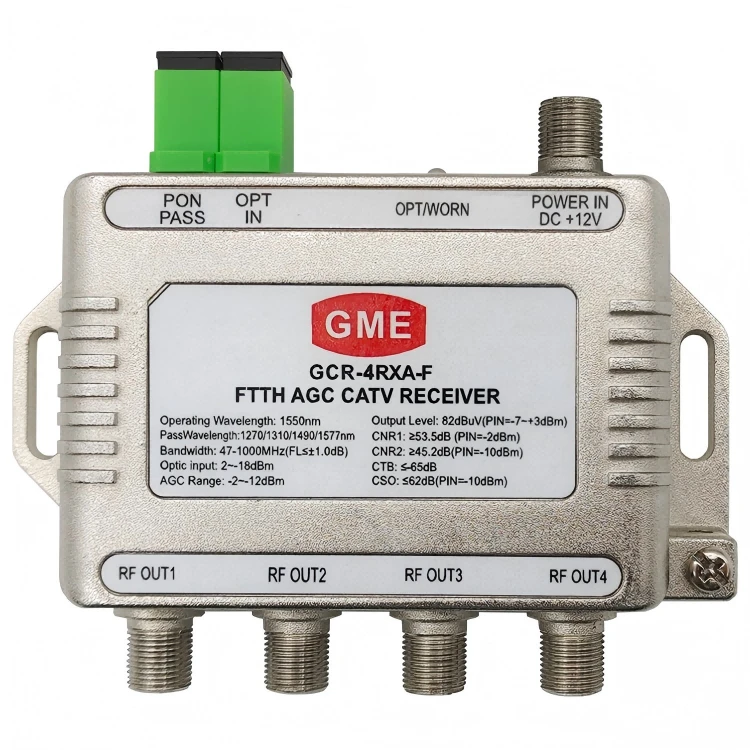

Gcr -4 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
F-female: 12V 300 mA |
|

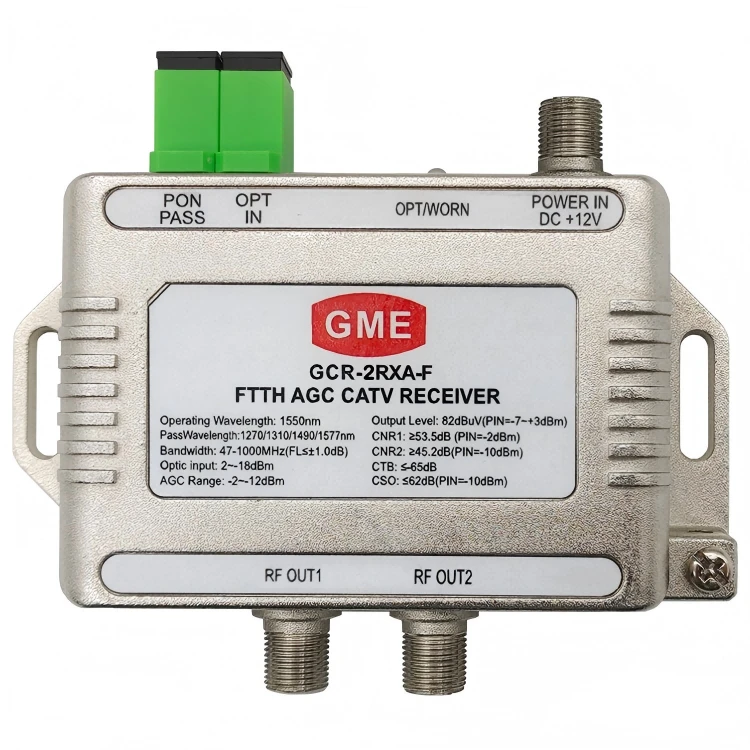

Gcr -2 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
F-female: 12V 300 mA |
|

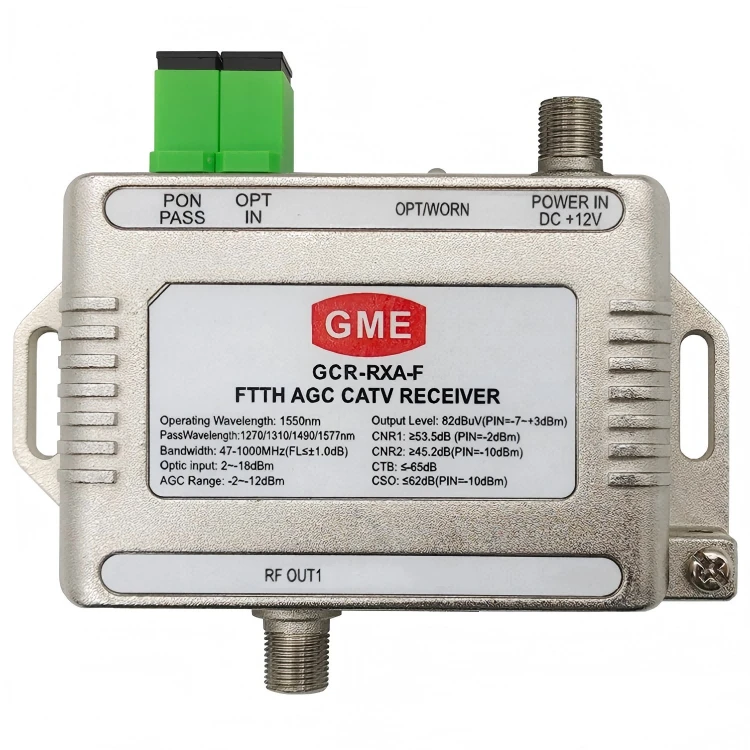

GCR-RXA-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
F-female: 12V 300 mA |
|
Gcr -4 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
F-female: 12V 300 mA |
|
Gcr -2 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
F-female: 12V 300 mA |
|
GCR-RXU-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
F-female: 12V 300 mA |
|
Gcr -4 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
DC -005: 12V 300MA |
|
Gcr -2 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
DC -005: 12V 300MA |
|
GCR-RXA-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
DC -005: 12V 300MA |
|
Gcr -4 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
DC -005: 12V 300MA |
|
Gcr -2 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
DC -005: 12V 300MA |
|
GCR-RXU-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
DC -005: 12V 300MA |
