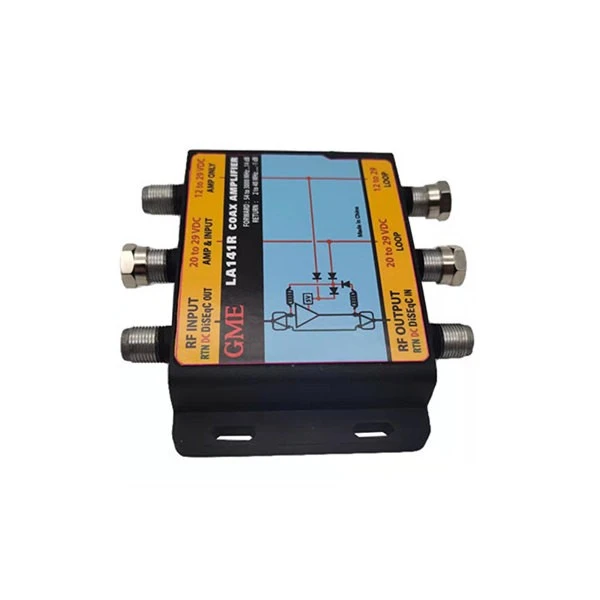

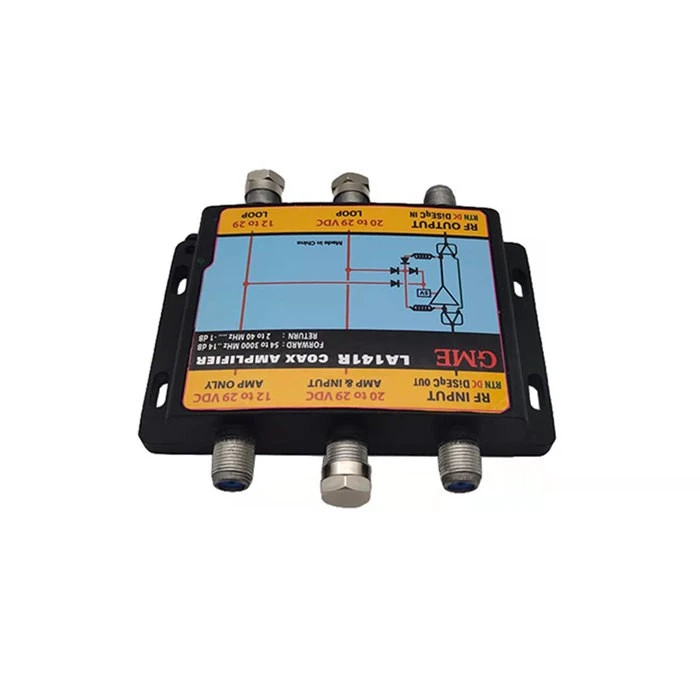

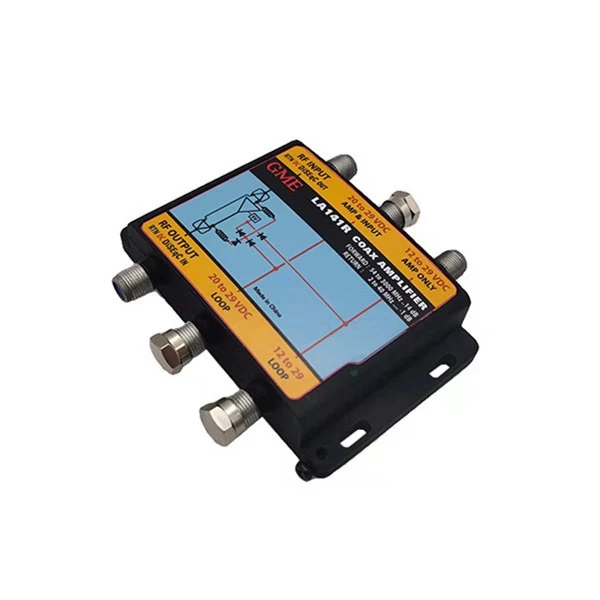

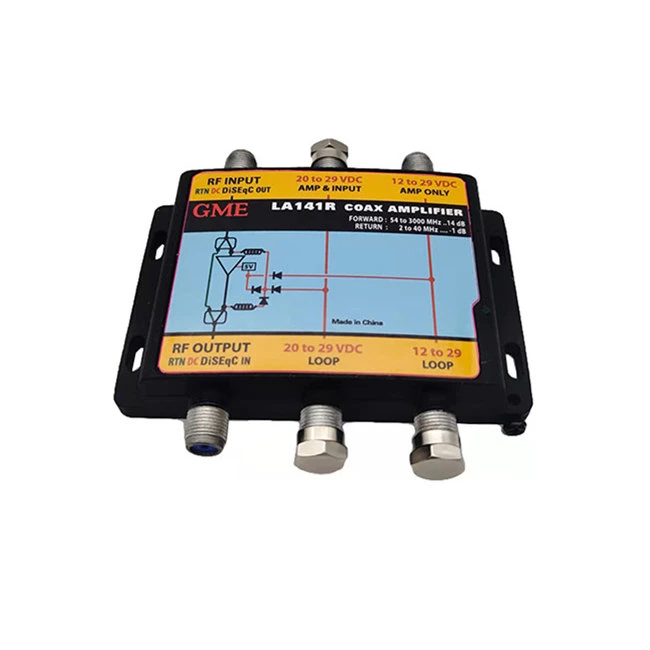

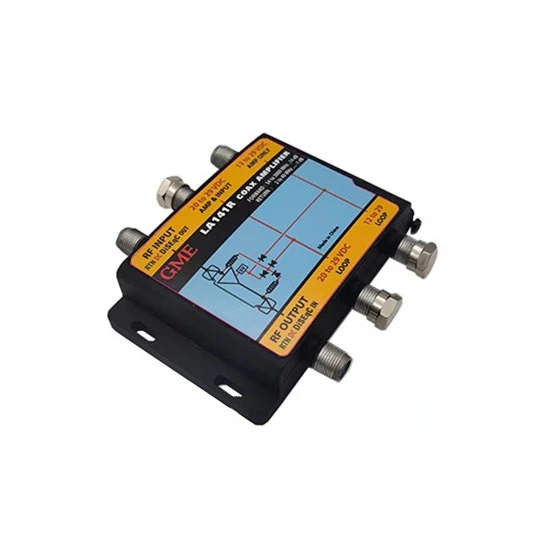

Prodlužovací linkový zesilovač SWM

Details

DBS, OTA, CATV, linkově napájený zesilovač 54 až 3000 MHz s dopředným ziskem a dílčím pásmem 2 až 42 MHz pasivní zpětné vazby.
Výstup přepínače LNB nebo DBS je rozdělen do více místností nebo bytů a úrovně signálu přijímače jsou na vzdálených místech nízké.

Category

Zesilovač

Share to

Send Inquiry

Popis

DBS, OTA, CATV, linkově napájený zesilovač 54 až 3000 MHz s dopředným ziskem a dílčím pásmem 2 až 42 MHz pasivní zpětné vazby.

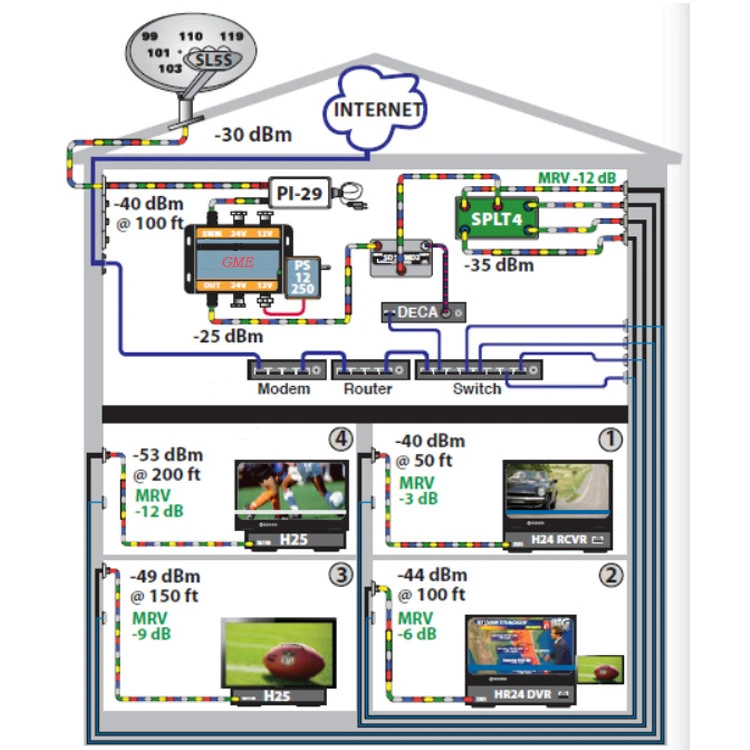

SITUACE

Výstup přepínače LNB nebo DBS je rozdělen do více místností nebo bytů a úrovně signálu přijímače jsou na vzdálených místech nízké.

ŘEŠENÍ

Model LA141R SWM Extension Line Amplifier zvyšuje úroveň kabelů a signálu DBS nastavením ztráty 150 stop RG-6 při předávání řídicích signálů datového modemu a přijímače z přijímače do přepínače.

Specifikace

Místo původu: Guangdong, Čína
Číslo modelu: GDAMP-024 (LA141R-TA)
POLOŽKA	TYPICKÝ	LIMIT QC	ZKUŠEBNÍ PODMÍNKY
FREKV. ROZSAH
ZPĚTNÁ CESTA			2 ~ 42 MHz
CESTA VPŘED			54 ~ 3000 MHz
ZÍSKAT	+4.8 dB	+4 dB MIN.	54 MHz
	+8 dB	+6 dB MIN.	100 MHz
	+11 dB	+9 dB MIN.	950 MHz
	+13 dB	+11 dB MIN.	1450 MHz
	+14 dB	+12 dB MIN.	2150 MHz
	+15 dB	+13 dB MIN.	2400 MHz
	+14 dB	+12 dB MIN.	3000 MHz
ZTRÁTA VLOŽENÍ	-3,8 dB	-4,8 dB MAX.	2 ~ 42 MHz
NÁVRAT ZTRÁTU
VSTUP	-13 dB	-11 dB MIN.	2 ~ 42 MHz
	-12 dB	-10 dB MIN.	54 ~ 100 MHz
	-15 dB	-12 dB MIN.	101 ~ 1450 MHz
	-12 dB	-10 dB MIN.	1451 ~ 3000 MHz
VÝSTUP	-13 dB	-11 dB MIN.	2 ~ 42 MHz
	-12 dB	-10 dB MIN.	54 ~ 3000 MHz
VSTUPNÍ SCHOPNOST (1dB KOMPRESE)
	113 dBuV	111dBuV MIN.	NA VSTUPU 250 MHz
	112 dBuV	110dBuV MIN.	NA VSTUPU 950 MHz
PRACOVNÍ NAPĚTÍ		12-36V DC
SOUČASNÁ SPOTŘEBA		130 mA MAX.
POWER PASS			OUT→IN
22 K PASSING			OUT→IN
IMPEDANCE			IN / OUT
KONEKTOR			VŠECHNY PORTY
