Popis
54 až 2150 MHz DBS, OTA, CATV linka napájený zesilovač s dopředným ziskem 14 dB a pasivním návratem subpásma.
SITUACE
Signály DBS a CATV nebo Over The Air jsou vyžadovány na více místech připojených koaxiálním kabelem.
ŘEŠENÍ

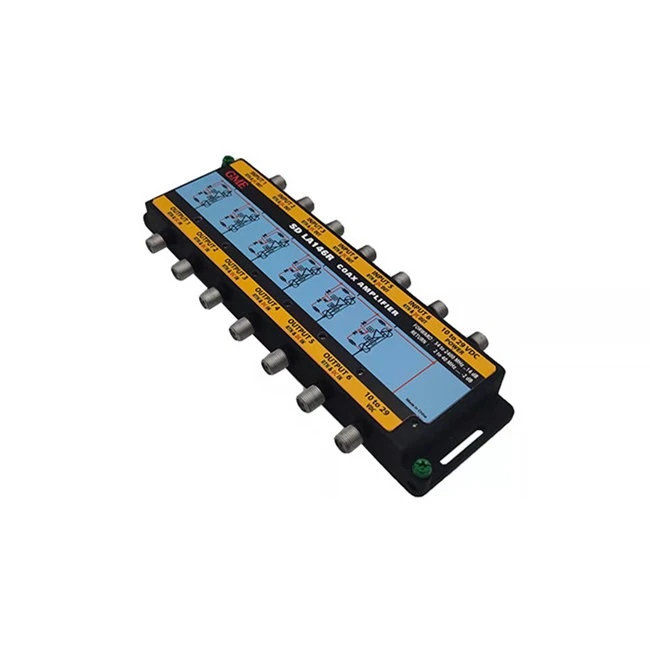

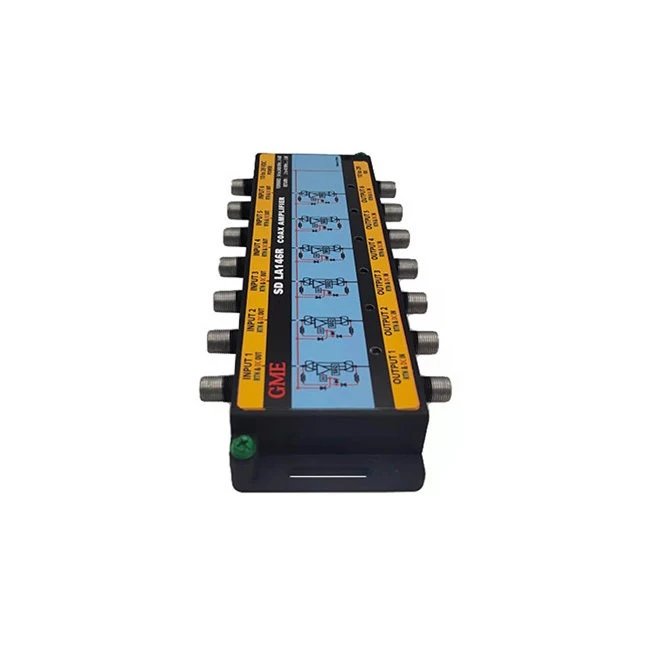

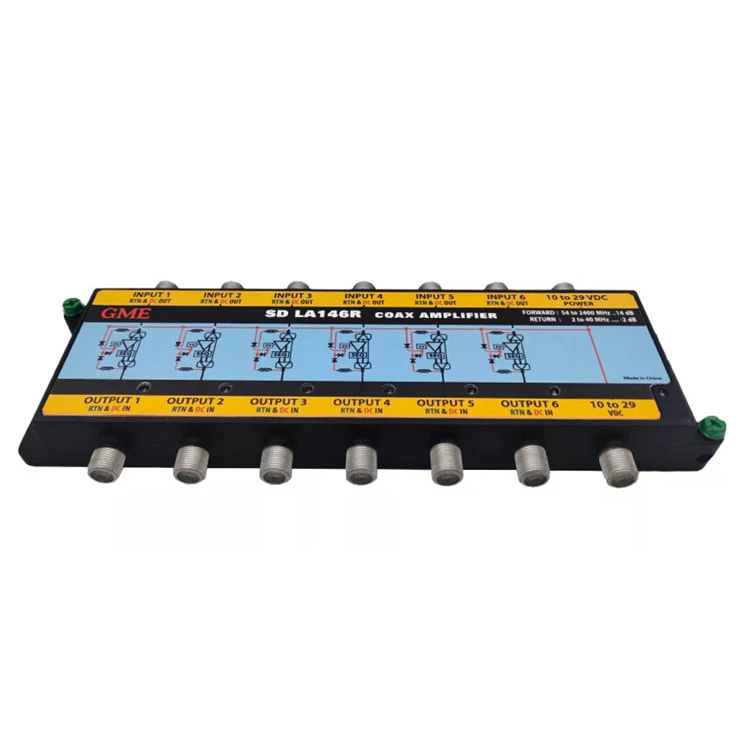

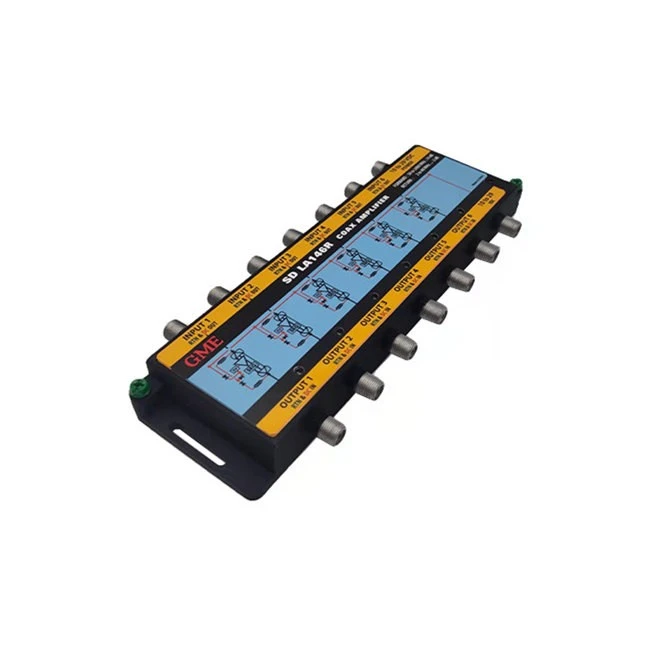

Model LA146R 6vstupový koaxiální zesilovač se zpětnou cestou může být koaxiální linka napájena z každého výstupního RF konektoru. Model LA146R-T obsahuje externí napájecí zdroj pro přímé napájení. Funkce úspory energie umožňuje zesilovači pracovat efektivně při napětí 12 až 29 voltů.
Specifikace
|
Místo původu: Guangdong, Čína |
|||||
|
Číslo modelu: GDAMP-038 (LA146R) |
|||||
|
Položka |
Min |
Typ |
Max |
Jednotka |
Stav |
|
Počet vstupů |
|
6 |
|
|
SAT 1 až SAT 6 |
|
Počet výstupů |
|
6 |
|
|
OUT 1 až OUT 6 |
|
Rozsah vstupní frekvence |
250 |
|
2150 |
MHz |
|
|
Zisk na 2150 |
13 |
|
15 |
dB |
|
|
Sklon 250 až 2150 MHz |
3 |
4 |
5 |
dB |
|
|
Nominální impedance |
|
75 |
|
Ω |
|
|
Ztráta návratu (vstup a výstup) |
|
|
-10 |
dB |
250 – 2150 MHz |
|
Izolace |
30 |
|
|
dB |
Se signálem aplikovaným na libovolný vstup a výstup jako referenční; izolace naměřená na všech ostatních výstupech bude větší než |
|
MOC |
|
|
|
|
|
|
Napájecí zdroje |
|
|
|
|
Dva zdroje 20V 1A |
|
Napětí aplikované na výstupní konektory |
10 |
|
28 |
Vdc |
Každý jednotlivý zesilovač bude fungovat podle specifikace, když je na výstupní konektor každého zesilovače přivedeno napětí a bude |
|
Napětí do vstupních konektorů |
10 |
|
28 |
Vdc |
Každý jednotlivý zesilovač bude pracovat podle specifikace, když je na vstupní konektor přivedeno napětí. Napětí se nezobrazí |
|
20 V přivedeno na DC LNB port |
|
20 |
|
|
Toto napětí bude napájet všech šest zesilovačů a 20 voltů bude přítomno na vstupním konektoru každého zesilovače. Žádné napětí |
|
20 V přivedeno na port DC AMP |
|
|
|
|
Toto napětí bude napájet všech šest zesilovačů. Na vstupu ani výstupu zesilovače nebude přítomno žádné napětí |
|
20 V přivedeno na DC LNB port |
|
20 |
|
Vdc |
20 voltů přivedených na port DCLNB projde do portu DC |
|
DC AMP port na DC port proud |
1.5 |
|
|
A |
|
|
Špičkové aplikované napětí |
|
|
28 |
Vdc |
Musí přežít při použití na kterýkoli nebo všechny porty po dobu 24 hodin nebo méně. |
|
Rozsah průchodu stejnosměrného proudu |
0 |
|
1.5 |
A |
|
|
DC odpor |
|
|
0.2 |
Ohmy |
Neplatí pro kabel |
|
Pokles stejnosměrného napětí |
|
|
0.4 |
Vdc |
Neplatí pro kabel |
|
DiSEq |
|
|
|
|
|
|
DiSEqC frekvenční rozsah |
17.6 |
22 |
26.4 |
kHz |
Musí projít bez degradace nebo zkreslení. |
|
Viz Eutelsat DiSEqC 2.0 Spec. |
|||||
|
Impedance zařízení DiSEqC |
1000 |
|
|
Ω |
Impedance, kterou zařízení vykazuje vzhledem k zemi. V celém frekvenčním rozsahu DiSEqC |
|
DiSEqC prostřednictvím impedance |
|
|
1 |
Ω |
Impedance zařízení v průchozí cestě. V celém frekvenčním rozsahu DiSEqC. |
|
Ovládací slova ETC pro přepínání 13/18 |
|
|
|
|
Musí projít bez degradace nebo zkreslení. Jejich přítomnost nesmí ovlivnit výkon RF. |
|
Viz specifikace funkce spínací skříňky EchoStar 13/18. |
|||||
