Popis

DBS, OTA, CATV, linkově napájený zesilovač 54 až 3000 MHz s dopředným ziskem a dílčím pásmem 2 až 42 MHz pasivní zpětné vazby.

SITUACE

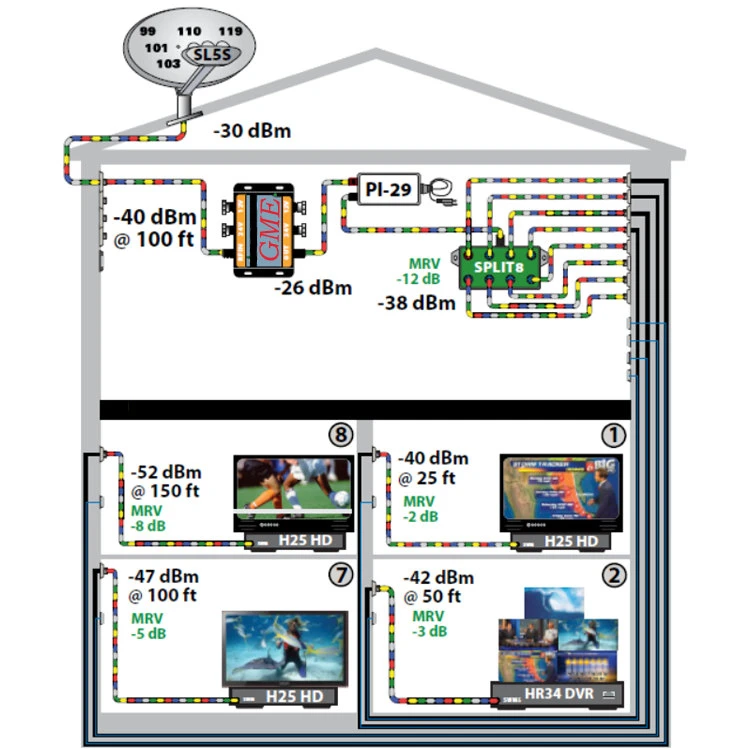

Výstup přepínače LNB nebo DBS je rozdělen do více místností nebo bytů a úrovně signálu přijímače jsou na vzdálených místech nízké.

ŘEŠENÍ

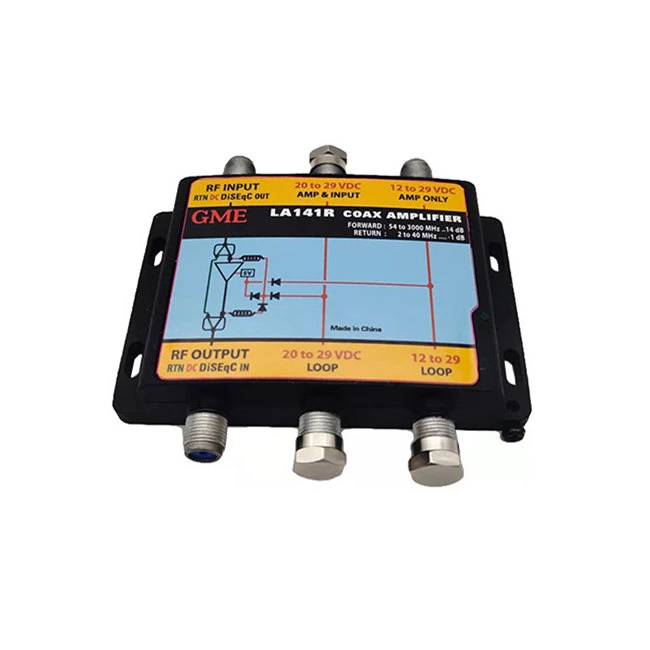

ModelLA141Zesilovač Gain In Line zesiluje úrovně kabelů a signálu DBS tím, že nastaví ztrátu 150 stop RG-6 při předávání řídicích signálů datového modemu a přijímače z přijímače do přepínače.

SOUVISEJÍCÍ ÚVAHY

Tento produkt je univerzální koaxiální zesilovač. Tento zesilovač Gain In Line pracuje s OTA, CATV, DBS & SWM. Zahrnuje pasivní zpětné pásmo 22 kHz až 42 MHz-. Model SD SWMA2 obousměrně předává 2 až 806 MHz, pásmo MoCA E a řídicí signály přijímače pro aplikace, kde je vyžadována MoCA na vstupu a výstupu zesilovače.

Specifikace

Místo původu: Guangdong, Čína
Číslo modelu: GDAMP-009 (LA141)
POLOŽKA	TYPICKÝ	LIMIT QC	ZKUŠEBNÍ PODMÍNKY
Frekv. Rozsah
Cesta vpřed			950-2150 MHz
Zpáteční cesta			22KHz-3MHz
Získat
	+11dB	+10dB min	950 MHz
	+12dB	+11dB min	1450 MHz
	+14dB	+13dB min	1750 MHz
	+15dB	+14dB min	2150 MHz
	+14dB	+13dB min	2400 MHz
Ztráta vložení	-1,2dB	-2,5dB Max	22KHz-3MHz
Návratová ztráta
Vstup	-15 dB	-12dB min	950-2150 MHz
	-12 dB	-10dB min	2151-2400 MHz
Výstup	-12 dB	-10dB min	950-2150 MHz
	-13 dB	-11dB min	2151-2400 MHz
Možnost vstupu
komprese 1dB	112 dBuV	110dBuV Max	Na vstupu 950 MHz
Pracovní napětí		12-21Vdc
Impedance		75 ohmů	Vstupní/výstupní port
Konektor		F Typ samice	Vstupní/výstupní port
