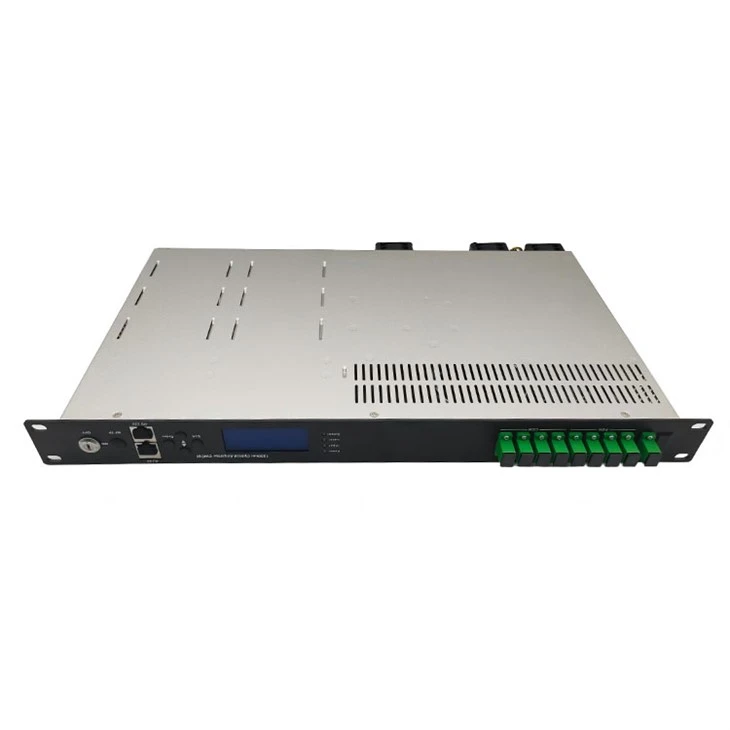

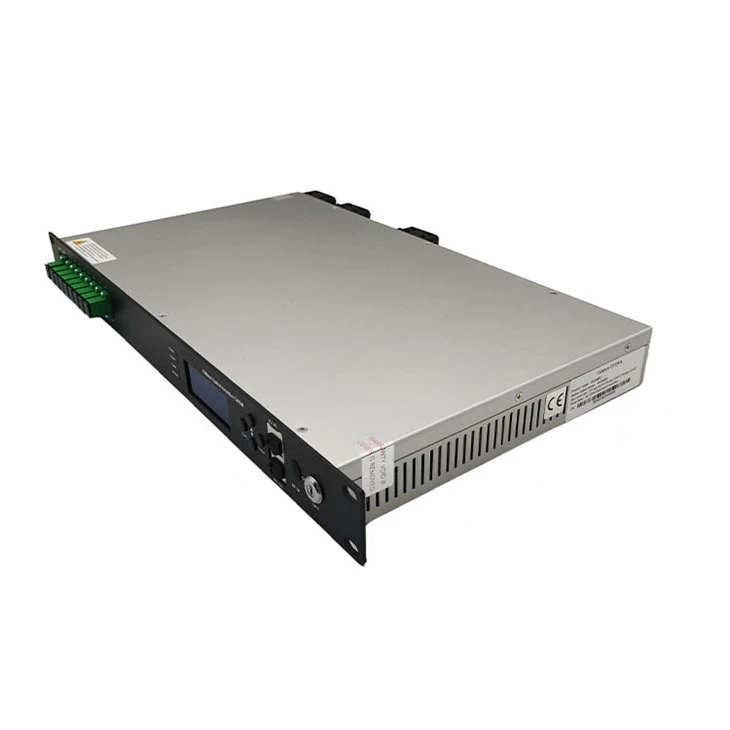

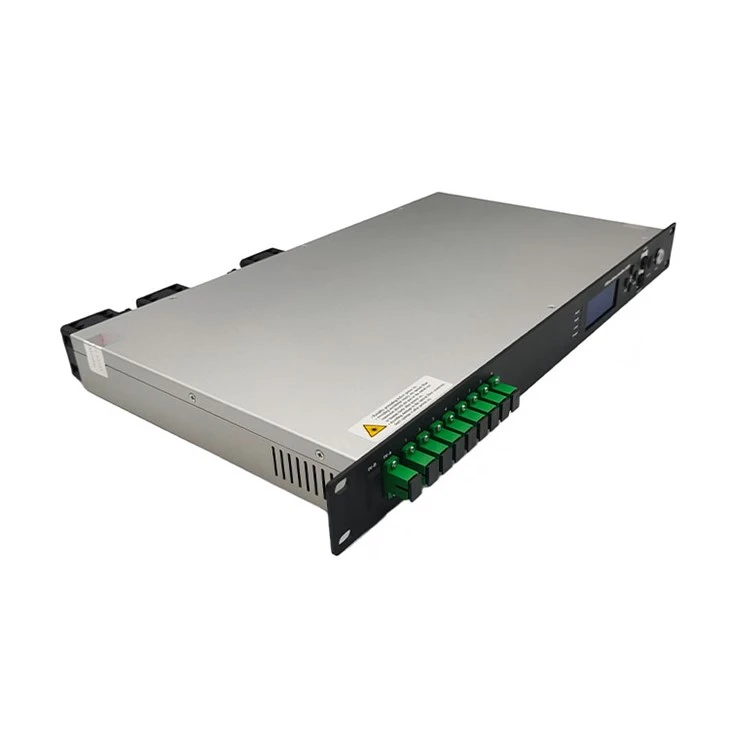

Přehled produktu
Optický zesilovač GCA 6051-YZ používá dobře -známý vysoce výkonný-erbium{4}}koskopický ytterbiem- dopovaný dvojitě opláštěný vláknový laser a nízkošumový laser. Má spolehlivou konstrukci obvodu a efektivní design rozptylu tepla. Maximální celkový výstupní výkon celého stroje může dosáhnout +36dBm a podporuje až 32 výstupů s volitelným optickým spínačem, CWDM a RF detekcí. Poskytuje software pro správu sítě s protokolem SNMP a správu sítě WEB, vhodný pro zesílený přenos 1550nm optického signálu v síti FTTH.

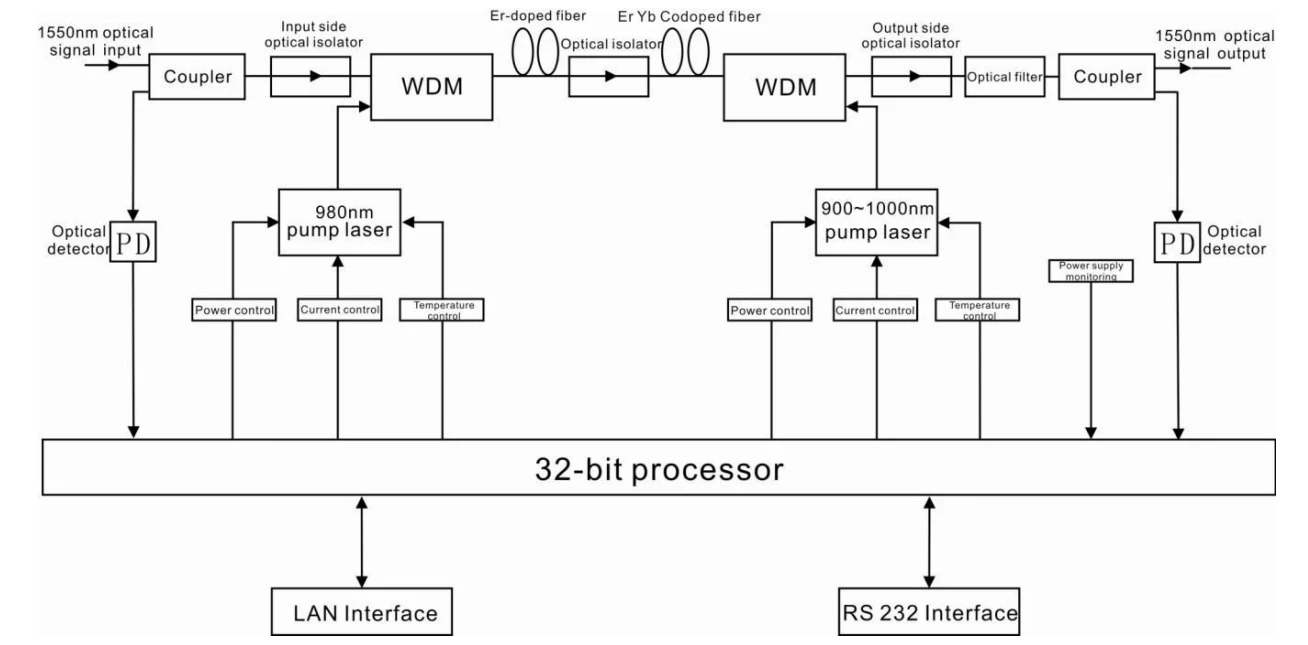

Blokové schéma
Parametr techniky
|
Položka |
Jednotka |
Parametry techniky |
Poznámka |
|
|
Provozní šířka pásma |
nm |
1545 - 1565 |
||
|
Rozsah optického vstupního výkonu |
dBm |
-5-+10 |
||
|
Maximální optický výstupní výkon |
dBm |
36 |
||
|
Stabilita výstupního výkonu |
dBm |
±0.5 |
||
|
Hlukové číslo |
dB |
Menší nebo rovno 6,0 |
Optický příkon 0dBm |
|
|
Návratová ztráta |
Vstup |
dB |
Větší nebo rovno 45 |
|
|
Výstup |
dB |
Větší nebo rovno 45 |
||
|
Typ optického konektoru |
SC/APC LC/UPC |
|||
|
C/N |
dB |
Větší nebo rovno 50 |
Zkušební stav podle GT/T 184-2002 |
|
|
C/CTB |
dB |
Větší nebo rovno 63 |
||
|
C/CSO |
dB |
Větší nebo rovno 63 |
||
|
Napájecí napětí |
V |
AC160V - 250V(50 Hz),DC48V |
||
|
Spotřeba energie |
W |
Menší nebo rovno 65 |
|
|
Rozsah provozních teplot |
stupeň |
-10 - +45 |
|
|
Rozsah skladovacích teplot |
stupeň |
-30 - +70 |
|
|
Maximální provozní relativní vlhkost |
% |
Max 95 % Žádná kondenzace |
|
|
Dimenze |
mm |
437(L)×442(W)×44(H) |

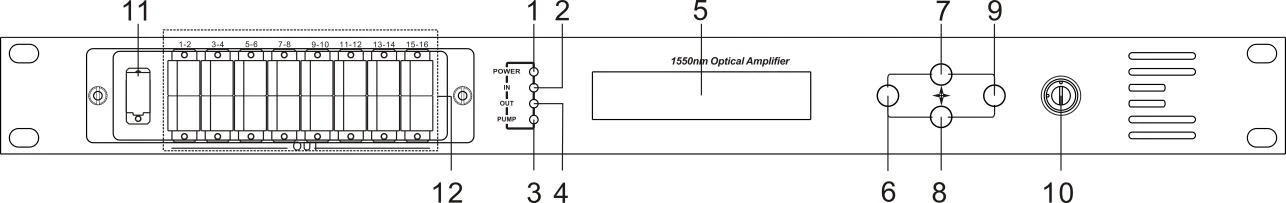

Popis předního panelu
|
1. Indikátor napájení: Jeden spínaný zdroj funguje – žlutý; fungují dva spínané zdroje – zelená. |
|
2. Indikátor optického vstupního výkonu: Tato kontrolka se rozsvítí, když je optický vstupní výkon > -10dBm. |
|
3. Indikátor pracovního stavu čerpadla: Červené světlo znamená, že čerpadlo nefunguje, ale parametry stroje jsou normální; blikající červené světlo znamená, že došlo k poruše stroje, související příčina poruchy viz menu alarmu v menu displeje; zelené světlo znamená, že čerpadlo funguje normálně |
|
4. Indikátor optického výstupního výkonu: Tato kontrolka se rozsvítí, když je optický výstupní výkon > +10dBm. |
|
Maticová obrazovka LCD 5. 160×32 bodů- |
|
6. Zobrazte tlačítko pro ukončení nebo zrušení nabídky nastavení. |
|
7. Zobrazte tlačítko nahoru nebo zvýšení v nabídce nastavení. |
|
8. Zobrazte tlačítko dolů nebo dolů v nabídce nastavení. |
|
9. Zobrazte klávesu Enter v nabídce nastavení. |
|
10. Tlačítko přepínání laseru pumpy: „ON“ znamená, že laser pumpy je otevřený a „OFF“ znamená, že laser pumpy je zavřený. Před zapnutím se ujistěte, že je klíč v poloze "OFF". Po absolvování auto-testu otočte klíč do polohy „ON“ podle zobrazené zprávy. |
|
11. Vstup optického signálu |
|
12. Výstup optického signálu |

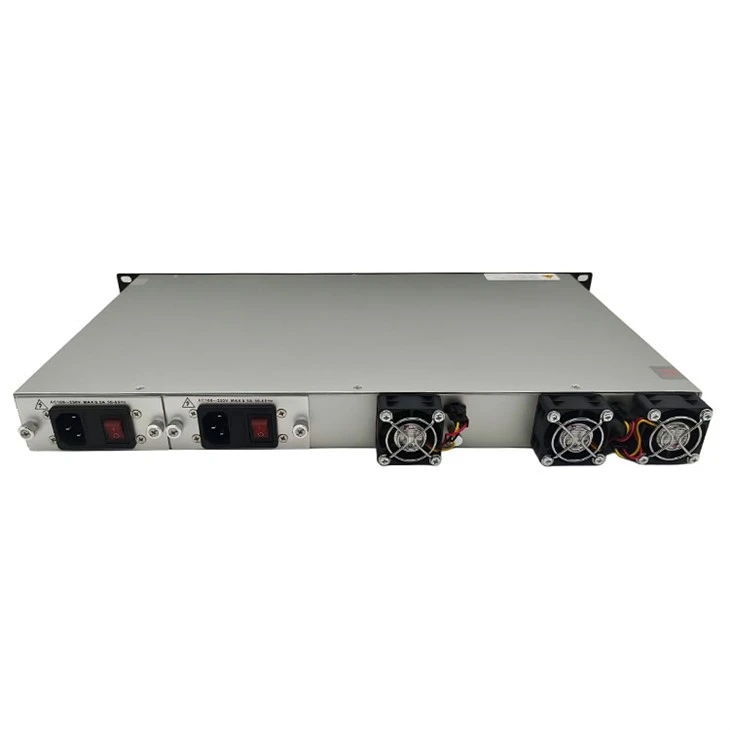

Popis zadního panelu
|
1. Výstup ventilátoru. |
2. Rozhraní RS232. |
|
3. Vstupní port AC 220V napájecího zdroje 1. |
4. Pojistka napájecího zdroje 1. |
|
5. Vypínač napájení 1. |
6. Vstupní port AC 220V napájecího zdroje 2. |
|
7. Pojistka napájecího zdroje 2. |
8. Vypínač napájení 2. |
|
9. Uzemňovací kolík podvozku |
10. Rozhraní LAN |
