Jaký je rozdíl mezi OLT a ONT?

V dnešním světě je rozsáhlé nasazení vláknových sítí páteří digitální transformace pro města, podniky a poskytovatele služeb. Je důležité pochopit rozdíl mezi terminály optické linie (OLTS) a terminály optické sítě (ONT).

Musíte přesně pochopit, jak a kde OLTS a ONT zapadají do vaší pasivní optické sítě (PON). Různé volby ovlivňují každé kritické rozhodnutí, které učiníte, včetně plánování pokrytí, časových os nasazení, testování kompatibility a pokračující údržby.

Ať už chcete nasadit vysokokapacitní OLTS v ONT Ústřední kanceláře nebo o okraji v ONT v oblasti obytných, podnikových nebo datových center, může vám pomoci elektronika dobrá mysl. Nabízíme plně přizpůsobené systémy FTTX s rychlým doručováním, včetně návrhu ODM, modulárního hardwaru, náplavných šňůry s vysokou hustotou a podporou end-to-end.

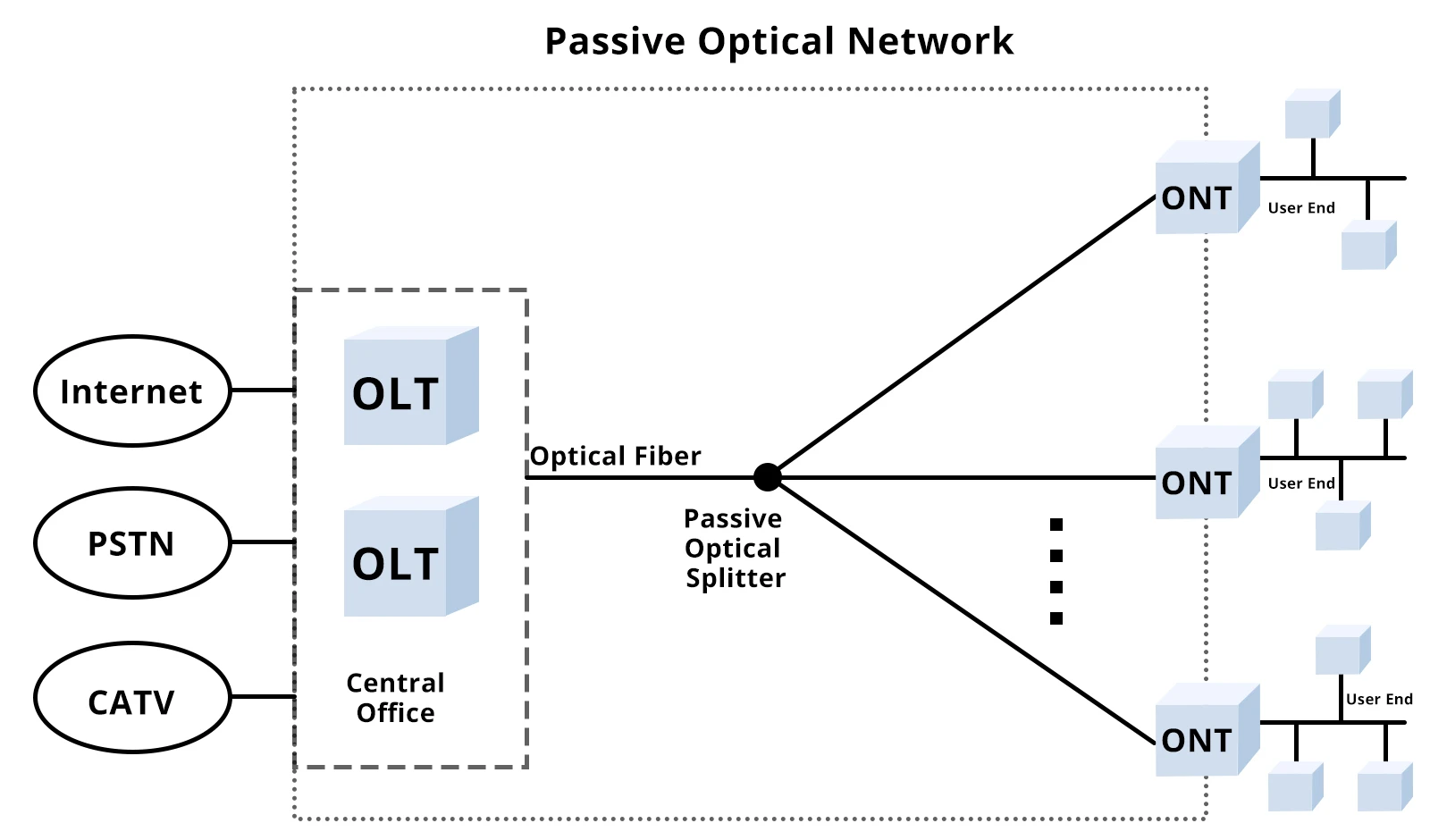

Přehled architektury sítě Pon

Pasivní optická síť (PON) je postavena na dvou hráčích Star: OLT v ústřední kanceláři poskytovatele služeb a ONT zastrčené v uživatelských domech nebo obchodních prostorách. V tomto nastavení běží jeden optický kabel z OLT do pasivního rozdělovače a rozvětvuje se na více ONT bez jakékoli aktivní elektroniky mezi nimi. Tento „pasivní“ bit usnadňuje distribuci dat jednodušší a nákladově efektivnější.

• OLT (terminál optického řádku): Působí jako kontrolní rozbočovač. Spravuje alokaci šířky pásma, agreguje provoz a převádí elektrické signály z základní sítě na optické signály pro přenos přes vlákno.
• ONT (optický síťový terminál): Sedí na zařízení na straně uživatele, kde přijímá data, dekapsuluje optický signál přenášený OLT a změní jej zpět na elektrický signál, které mohou ve skutečnosti použít směrovače, PC nebo přístupové body.

Společně OLT a ONT tvoří bezproblémový optický distribuční řetězec. OLT organizuje proti proudu a downstream provoz přes vaši vlákninu, zatímco každá ONT zpracovává poslední míli doručení a zajišťuje, že získáte spolehlivý internet vlákna přesně tam, kde jej potřebujete.

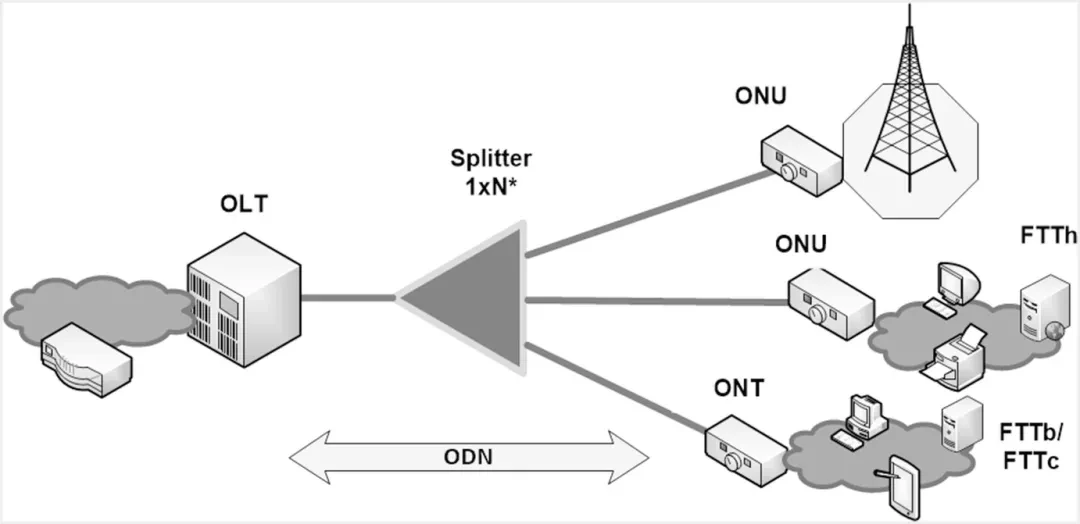

Co je to OLT (optický terminál)

OLT je zkratka pro optickou liniovou terminál. Ve světě optických sítí optických vláken je to řídicí centrum, které přináší do vaší PoN (pasivní optická síť) vysokorychlostní internetová služba.

Obvykle najdete OLT zastrčený v ústřední kanceláři, datovém centru poskytovatele nebo na stránkách hlavy. Odtud hovoří o desítkách nebo dokonce stovkách terminálů optických sítě (ONT) v poli, po celém jednom optickém kabelu a pasivním rozbočovačem.

Funkce OLT

• Agregace a multiplexování datOLT shromažďuje provoz z každého ONT, kombinující proti proudu a po proudu do zvládnutelného toku.
• Upstream/Downstream Management & QoS plánováníPřiděluje časové sloty a šířku pásma tak, aby aplikace citlivé na latenci (jako hlas nebo video) získaly prioritu a každý má konzistentní zážitek.
• Konverze signálu (elektrická ↔ optická)Elektrické signály z páteře ISP se změní na lehké impulsy pro distribuci a poté se při návratu dat převede zpět.

Komponenty OLT

• Modul CPU & ManagementPůsobí jako mozky, běžící protokoly a monitorovací výkon.
• Registrovat paměť (RM)Ukládá konfigurační soubory a provozní parametry.
• Moduly optického transceiveruŘidiči laseru proti proudu a navazující fotodiody zpracovávají světelný přepínání na elektroelektriku.
• Návrh napájení a redundancePower jednotky a záložní komponenty s horkým zasedačováním udržují vaši síť online i při selhání hardwaru.

Co je ONT (optický síťový terminál)

ONT znamená optickou síťovou terminál (někdy nazývaný optickou síťovou jednotku nebo ONU). Je to zařízení, které přináší váš internet s vlákny přímo do vašeho uživatele domů, kanceláře nebo kampusu a působí jako konečný most mezi PON a místní sítí.

Najdete ONT zastrčené na zařízení na straně uživatele namontované na zdi v rezidenci, nainstalované ve skříni IT v podniku nebo sedí v telekomunikačním kabinetu v kampusu. Jsou to koncové body, které přijímají data z OLT na jednom optickém kabelu vlákna a předávají je do směrovačů, přepínačů nebo přístupových bodů Wi -FI.

Funkce ONT

• Dekapsulace a demodulace optického signáluONT odstrčí rámování PON a otočí světlé pulzy zpět na elektrický signál, které vaše zařízení pochopí.
• Správa kanálu proti proudu/downstreamVyrovnává a naplánuje provoz tak, aby hlasové hovory, video streamy a přenosy hromadného souboru získaly spravedlivé ošetření-a když je čas odesílat data zpět, ONT odešle uživatelská data proti proudu ve svém přiřazeném časovém slotu.

ONT komponenty

• Optický modul pro přeměnu světla na elektřinu (a naopak).
• Ethernetové porty plus volitelné rozhraní WiFi a CATV pro doručení více služeb.
• Indikátory rozhraní a stavu správy, takže inženýři mohou sledovat zdraví a výkon propojení.
• Napájecí zdroj určený pro nízkopodlažní provoz 24/7.

Charakteristiky nasazení ONT

ONT jsou postaveny tak, aby byly kompaktní a energeticky účinné, takže je usnadňují namontování v těsných prostorech a udržují se v pohodě. Jejich zjednodušený design znamená rychlejší instalace, rychlejší upgrady firmwaru a přímé týmy údržby na dálku-tak se mohou zaměřit spíše na škálování sítě než na pronásledování jednotlivých jednotek.

WhJe rozdíl mezi OLT a ONT?​​​​​​​

• Pozice a pokrytí

Terminál optické linky (OLT) žije v ústřední kanceláři poskytovatele služeb a organizuje provoz v celé síti vlákna. Jeden OLT může podporovat desítky-nebo dokonce stovky downstream koncových bodů.

Naproti tomu každá ONT sedí v jednom uživateli domů, kanceláři nebo kampusu. Zabývá se připojením zařízení pro zařízení tohoto místa, takže pokrytí je přísně bodové na bod přizpůsobené jednotlivým přístupovým potřebám.

• Funkční role

OLT působí jako středisko pro plánování sítě, agreguje proudy proti proudu a po proudu, provádí vymáhání kvality služeb (QOS) a převádí elektrické signály z jádra na optické impulsy pro distribuci.

Mezitím ONT působí jako lokální signální most, dekapsující tento optický signál přenášený z OLT, demoduluje jej zpět do elektrického signálu a předává jej směrovačům zařízení, přepínače, přístupové body Wi-Fi nebo boxe CATV.

• Faktor a kapacita hardwaru

OLT jsou obvykle namontovány na stojanu, s portů s vysokou hustotou (16, 32, 64+), nadbytečnými napájecími zdroji a robustními chladicími systémy. Tato architektura s více porty je činí ideálními pro telekomunikační nebo rozsáhlé nasazení podniků.

ONT jsou kompaktní zařízení na stolní počítače navržená pro jediný předpoklad. Často mají hrst ethernetových portů plus volitelné rozhraní Wi-Fi nebo CATV a nakreslí minimální výkon pro snadnou instalaci v těsných prostorech.

• Správa provozu a zpracování signálu

Na straně sítě centrálně spravuje OLT proti proudu i downstream provoz, přiděluje časové sloty tak, aby služby citlivé na latenci získaly prioritu a celková šířka pásma je poměrně sdílena napříč všemi připojenými ONT.

Na okraji se ONT zaměřuje na konverzi pro jednoho uživatele-„přijímá data“ přes vlákno, vyrovnávací pakety a přenáší uživatelská data proti proudu ve svém přiřazeném časovém úseku, což zajišťuje, že každé zařízení získá elektrický signál, který potřebuje.

• Škálovatelnost a podpora uživatele

Škálovatelnost na straně OLT znamená přidat více ponových karet nebo dokonce propojit více OLT k rozšíření vaší síťové stopy. S rostoucím se zvyšováním vaší předplatitelské základny nebo velikosti kampusu je postaven tak, aby rostl.

Pro ONT se škálovatelnost promítá do snadného nasazení dalších jednotek-aech-aech nových domů nebo budovy získává svůj vlastní ONT. Podpora je podobně lokalizována: Pokud má jeden ONT problém, nepřerušuje zbytek sítě, takže údržba a řešení problémů je přímá.

Jak OLT a ONT řeší vaše nejvyšší výzvy

Jakmile pochopíte rozdíl mezi OLT a ONT, budete čelit různým výzvám, pokud jde o pokrytí, plánování, kompatibilitu a pokračující podporu, v závislosti na vaší misi. Zde je způsob, jak může správné nastavení PoN splnit vaše různé potřeby:

• Telekomunikační operátoři a obecní infrastruktura

Když zavádíte městskou pasivní optickou síť (PON), dva největší cíle jsou široké pokrytí sítě s vlákny a rozkošná rychlost. Výběr terminálu optického linky (OLT) s modulárními portskými porty umožňuje hladce, jakmile se nové čtvrti přicházejí online, zatímco strategicky umístěné ONT zajišťují konzistentní dodávání internetu vlákna do každého rohu ulice. Redundantní napájecí zdroje a záložní odkazy vám pomohou splnit přísné SLAS, takže vaše internetová služba zůstává naživo, i když jedna komponenta potřebuje údržbu.

• Realitní vývojáři a správci nemovitostí

V projektech nemovitostí jsou načasování a rozpočet všechno. Kompaktní optické síťové terminály (ONT) zjednodušují instalaci v bytech, bytech nebo kancelářských podlahách a zkrácení doby nasazení o týdny. Standardizací na osvědčené platformě OLT/ONT také zamknete předvídatelné náklady na hardware a během startu se vyhnete poplatkům za překvapení. Navíc automatizované funkce poskytování poskytování znamenají, že váš tým údržby tráví méně času na manuální konfigurace a více času udržuje obyvatele šťastných.

• Velké podniky a kampus IT týmy

Vaše síť kampusu musí podporovat vše od kritického VoIP po misi až po vysoce výkonné výpočetní klastry. To znamená, že kompatibilita je klíčová: potřebujete OLT, které hovoří dnešními protokoly GPON nebo XGS -Pon a ONT, které předávají čisté elektrické signály do vašich přepínačů a přístupových bodů. Stavba v přístavech dalších pon a budoucnosti s optikou s vyšší rychlostí vám umožní přidávat budovy nebo laboratoře bez vytržení hardwaru.

• Systémové integrátory

Integrátoři žijí a dýchají end -end řešení, ale Pon může představit integrační bolesti hlavy, když se rozhraní a nástroje pro správu nestaví. Sjednocený modul správy na vašem OLT, kombinovaný s ONT, které podporují standardní SNMP nebo TR -069, zefektivňují poskytování a řešení problémů. Tato konzistence napříč optickými distribučními komponentami se zkrátí na posudky prstů a urychluje pro vaše klienty časové služby.

• Provozovatelé datových center

V prostředí datového centra jsou dodržování předpisů, spolehlivost a vymáhání SLA neegotivatelné. Nasazení OLT s vysokou hustotou ve vaší ústřední kanceláři vám umožní agregovat masivní objemy vláken, zatímco drsné ONT na okraji zajišťují nízkou latence, deterministický výkon. Hledejte vybavení, které je certifikováno podle průmyslových standardů a nabízí granulární kontroly QoS-takže můžete zaručit provozovací čas a splnit požadavky na audit bez nafouknutí vaší stopy nebo účtu za elektřinu.

Jak vybrat správnou kombinaci OLT & ONT

Pokud jde o stavbu pasivní optické sítě (PON) s rockovou solid, výběr správného terminálu optické linky (OLT) a terminálu Optical Network (ONT) je polovina bitvy. Zde je přímý kontrolní seznam, který vede vaše rozhodnutí:

• Posouzení požadavků

Potřeby šířky pásma: Odhadněte vrchol downstream a upstream provoz na web. Pokud každé umístění vyžaduje 2,5 Gbps nebo více, zvažte OLT a ONT připravené XGS -, které podporují 10 rozhraní Gbps.

Hustota portů: Porovnejte počet portů Pon na vašem OLT k celkovému počtu ONT, který dnes očekáváte-a na zítřek. Rozdělený poměr 1:32 znamená, že jeden port Pon může sloužit až do 32 koncových bodů uživatele, ale můžete se rozhodnout pro 1:16, abyste zajistili světlou výšku.

Rozpočet energie: Zkontrolujte optické rozpočty na optickém kabelu. Delší vzdálenosti nebo více rozdělení jedí do vašeho rozpočtu, proto si vyberte transceivery a ONT s dostatečnou výkonem a citlivost přijímače.

Budoucí expanze: Hledejte modulární podvozek OLT s dalšími sloty nebo ponovacími kartami. Tímto způsobem můžete přidat další ONT, jak vaše předplatitelská základna nebo počet zařízení roste.

• Přihlašovací údaje a dodržování dodavatele

Podpora standardů: Ověřte certifikace ITU - T (GPON, XGS -PON) a IEEE (EPON), abyste zajistili interoperabilitu.

Regulační požadavky: Potvrďte, že vybavení splňuje pravidla místní telekomunikace a bezpečnostní předpisy-zejména v projektech městských nebo vládních infrastrukturních projektů.

• Údržba a služba

Záruka a SLAS: Zaměřte se na alespoň tříletý záruku se zaručenou dobou výměny.

Vzdálená správa: Zajistěte modul správy OLT a každé protokoly podpory ONT, jako je SNMP nebo TR - 069 pro zajištění nulového poucha.

Upgrady firmwaru: Zeptejte se na zásady upgradu firmwaru a na to, zda váš dodavatel poskytuje automatizované aktualizace na poli, aby udržovaly funkce QoS aktuální.

Dodržováním této šířky pásma zařazujícího se do kontrolního seznamu se počítá přístavy, rozpočty na energii, certifikace a podpora-přistáváte na párování OLT/ONT, které odpovídá výkonnostním cílům a rozpočtovým omezením vaší sítě.

Závěr

Aby se zabalil, optický liniový terminál (OLT) slouží jako centrální příkazový rozbočovač agregační provoz, vynucuje QoS a převádí elektrické signály na světlo, zatímco optický síťový terminál (ONT) působí jako místní most a dekapsuluje toto světlo zpět do elektrických signálů pro zařízení pro koncové uživatele.
