Přijímač FTTH AGC CATV je základním koncovým zařízením v moderních Fiber-to{1}}-domácích (FTTH) sítích, které plní dvojí roli „překladače optického signálu“ a „stabilizátoru signálu“. Jejím hlavním posláním je efektivně a spolehlivě oddělovat a převádět kompozitní optické vlny-přenášející vysokorychlostní-internetová data a vysoce{6}}kvalitní televizní signály přenášené přes jediné vlákno-na elektrické signály, které mohou být přímo využívány standardním vybavením v domácnosti. Následuje vyčerpávající a{9}}hloubkový výklad jeho technických podrobností, pracovních mechanismů a významu.
I. Základní funkce a umístění
V typické síti Triple{0}}play FTTH potřebuje jediné vlákno současně vysílat:
Datový signál po proudu:Obvykle se používá vlnová délka 1490nm pro přístup k internetu, VoIP atd.
Upstream datový signál:Obvykle se používá vlnová délka 1310nm pro uživatelská data.
Downstream CATV video signál:Obvykle se používá vlnová délka 1550nm pro přenos analogových a digitálních televizních programů.

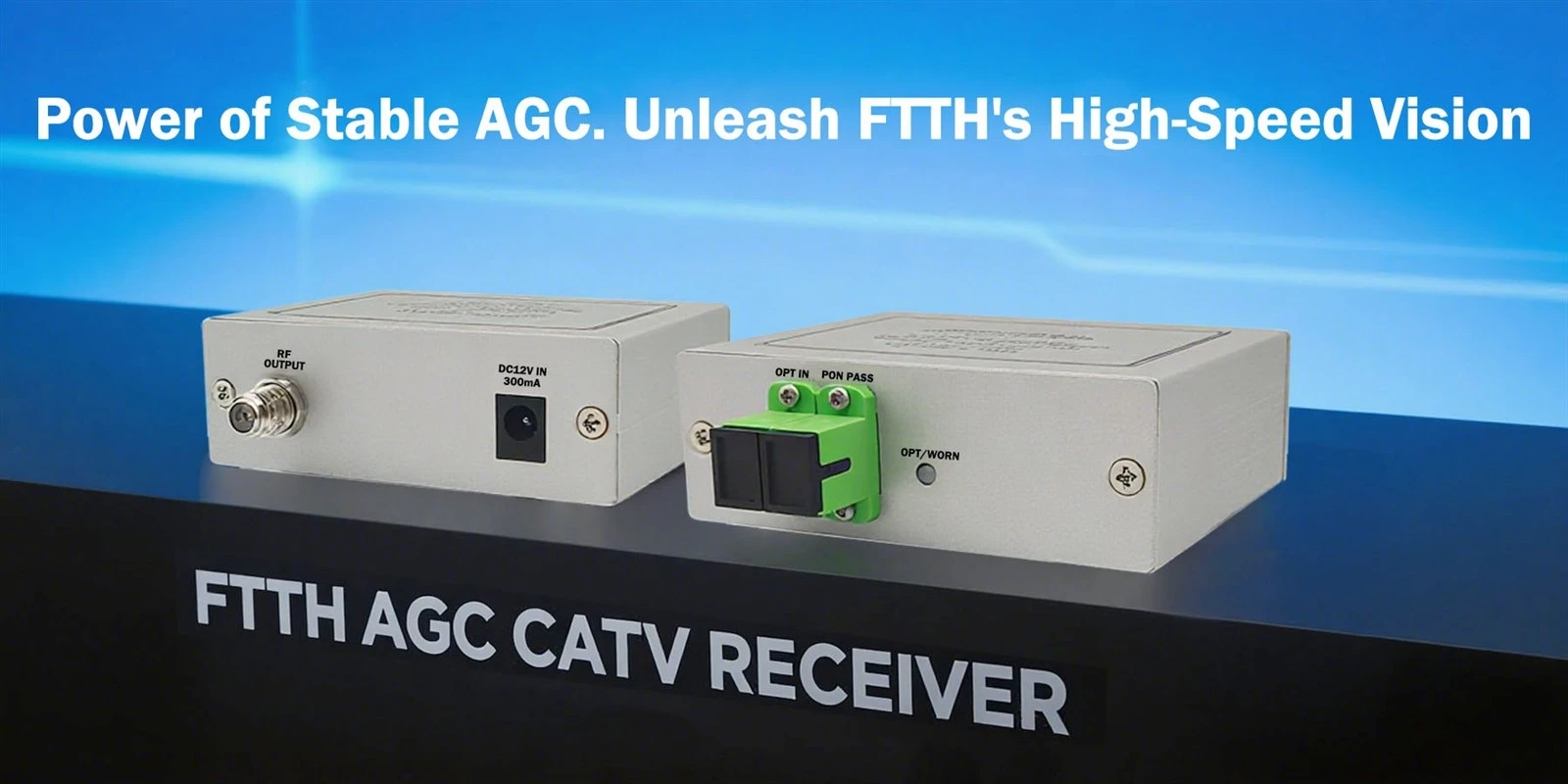

TheFTTH AGC CATV přijímačje specificky zodpovědný za zpracování 1550nm vlnové délky CATV video signálu. Přesně extrahuje tento optický signál z vlákna, převádí jej na vysokofrekvenční (RF) elektrický signál a vysílá jej prostřednictvím koaxiálního kabelu do televizorů nebo set{2}}top boxů. Je vestavěný-Automatické řízení zisku (AGC)je klíčem k zajištění uživatelské zkušenosti. Automaticky kompenzuje kolísání optického vstupního výkonu způsobené faktory, jako je vzdálenost vlákna, ohyb nebo změny okolní teploty, a zaručuje, že výstupní úroveň signálu RF do televizoru zůstane konstantní. Tím se zabrání problémům s obrazem, jako je sníh, mozaikové vzory nebo přerušení.
II. In-Hloubková analýza klíčových součástí a technologií
1. Optický přední-konec a filtr WDM
Přesné filtrování:Zařízení integruje vysoce{0}}výkonný filtr WDM (Wavelength Division Multiplexing). Jeho charakteristiky propustného pásma jsou vysoce optimalizované pro vlnovou délku 1550nm, což umožňuje přesné oddělení optického signálu 1550nm CATV od smíšených optických signálů 1310/1490/1550nm s velmi nízkou vložnou ztrátou a přeslechy. Zajišťuje také, že optické signály datového kanálu procházejí beze ztrát (do následného ONU/optického modemu ke zpracování).
Fotodetektor (PIN nebo APD):Toto je „oko“ přijímače. Převádí oddělený 1550nm optický signál na slabý elektrický signál. Pro scénáře na dlouhé-vzdálenosti s vysokým-příkonem lze použít Avalanche Photodiode (APD) kvůli jejímu vnitřnímu zesílení a vyšší citlivosti.
2. Přesná činnost systému automatického řízení zisku (AGC).
Systém AGC je „inteligentním srdcem“ celého zařízení a funguje jako nepřetržitá zpětná vazba s uzavřenou-smyčkou:
Detekce signálu:Systém nepřetržitě monitoruje úroveň RF signálu po fotoelektrické konverzi a počátečním zesílení.
Porovnání a generování chyb:Porovnává detekovanou úroveň signálu s přednastavenou ideální referenční úrovní pro výpočet chybové hodnoty.
Úprava dynamického zisku:Tento chybový signál řídí zesilovač s proměnným ziskem (VGA) nebo řídí předpětí fotodetektoru. Pokud se vstupní optický výkon sníží (např. na -8 dBm), AGC nařídí zvýšení zisku. Pokud se vstupní optický výkon zvýší (např. na +2 dBm), příslušně sníží zisk.
Stabilní výstup:Prostřednictvím tohoto dynamického nastavení, bez ohledu na to, jak se mění vstupní optický výkon v rámci specifikovaného širokého rozsahu (např. +2 dBm až -8 dBm), může být konečná výstupní úroveň RF signálu (např. nominálních 65 dBµV) udržována s vysokou stabilitou, typicky v rámci chyby ±1 dB. To zcela eliminuje problémy s kvalitou obrazu způsobené kolísáním signálu.
3. RF modul pro zpracování a výstup
Více{0}}stupňové zesílení a ekvalizace:Poté, co je signál řízen hlavním AGC, vstupuje do následného RF zesilovacího řetězce, aby se dosáhlo dostatečné výstupní schopnosti. Pokročilé modely mohou také obsahovatAutomatické řízení svahu (ASC), který může automaticky kompenzovat rozdílnou odezvu vlákna na RF subnosné různých frekvencí, čímž zajišťuje plochost v celé šířce televizního frekvenčního pásma (např. 47-1000 MHz nebo vyšší).
Výstupní porty a izolace:Obvykle poskytuje 1 až 4 RF výstupní porty (např. konektory typu F-) s vysokou izolací, aby se minimalizovalo rušení mezi více výstupy. Porty se vyznačují dobrou ochranou proti přepětí a elektrostatickým výbojům (ESD).
4. Navrhování konstrukcí a přizpůsobivost prostředí
Robustní kryt:Běžně používá pouzdro z lité hliníkové slitiny pod tlakem{0}}, které plní trojí funkci odvodu tepla (účinné odebírání tepla z interních zesilovačů), elektromagnetické stínění (EMI) (zabraňující vnějšímu rušení a vnitřnímu úniku signálu) a mechanickou ochranu.
Ochrana všech-počasí:Venkovní nebo vnitřní/venkovní modely mají vysoký stupeň vodotěsnosti a prachotěsnosti (např. IP65), jsou schopny odolat drsným prostředím, jako je silný chlad, vysoké teploty a vysoká vlhkost, a zajišťují dlouhodobý- spolehlivý provoz.
Flexibilní instalace:Kompaktní design podporuje nástěnnou-montáž, montáž na tyč{1}} nebo umístění na stůl a přizpůsobí se různým instalačním místům v domácnosti (např. informační skříňka vedle televizní skříňky).
III. Ukončit-k-ukončit pracovní postup v síti FTTH
Injekce signálu:Optický signál CATV o vlnové délce 1550nm z koncové stanice operátora je kombinován s datovými optickými signály 1490/1310nm z centrální kanceláře OLT na externím WDM slučovači nebo optickém zesilovači. Kombinovaný signál je přenášen přes páteřní a distribuční síťová vlákna do objektu účastníka.
Oddělení signálu:Přípojné vlákno se nejprve připojí k optickému rozbočovači (je-li k dispozici) a poté k oblasti zařízení zákazníka. Zde je vstupní portFTTH AGC CATV přijímačpřijímá smíšený optický signál. Jeho interní WDM filtr nejprve „odtrhne“ 1550nm CATV optický signál a nasměruje jej do cesty CATV přijímače. Zbývající optické signály 1310/1490nm jsou vyvedeny přes samostatný pigtail do optické síťové jednotky (ONU) pro zpracování internetových a hlasových služeb.
Fotoelektrická konverze a stabilizace:Odizolovaný 1550nm optický signál je fotodetektorem převeden na RF elektrický signál. Obvod AGC funguje v reálném-čase a zajišťuje, že i když optický výkon mírně kolísá kvůli změnám počasí nebo jemnému{3}}ladění sítě, síla převedeného vysokofrekvenčního signálu zůstává konstantní.
Distribuce signálu:Stabilizovaný a zesílený vysoce kvalitní-RF signál je distribuován prostřednictvím koaxiálního kabelu do různých televizorů nebo set{1}}top boxů po celé domácnosti, což uživatelům umožňuje sledovat čisté a blikající-neplacené živé televizní programy.
IV. Souhrn hlavních výhod a hodnoty
Maximální stabilní uživatelský zážitek:Technologie AGC funguje jako neviditelný strážce, dokonale ruší pro uživatele nepostřehnutelné kolísání signálu a poskytuje trvale čistý obraz.
Vysoká šířka pásma a budoucí kompatibilita:Podporuje RF šířky pásma až do 1 GHz nebo dokonce 1,2 GHz, čímž si vyhrazuje dostatek místa pro 4K/8K Ultra HD TV, interaktivnější kanály a budoucí upgrady služeb.
Zjednodušená síť a úspora nákladů:Přenos všech služeb přes jediné vlákno výrazně snižuje složitost kabeláže a provozní náklady operátora. Pro uživatele vysoká integrace zařízení šetří místo a zjednodušuje instalaci.
Výjimečná spolehlivost a životnost:Průmyslový-design a plně utěsněná konstrukce zajišťují nepřetržitý stabilní provoz 24 hodin denně 7 dní v týdnu s velmi dlouhou střední dobou mezi poruchami (MTBF), což snižuje celkové náklady na vlastnictví během životního cyklu.
Plug{0}}and{1}}Play a pohodlná údržba:Zařízení obvykle nevyžaduje žádnou složitou konfiguraci pole, protože výstupní úroveň je automaticky stabilizována. Síťové monitorovací systémy mohou vzdáleně monitorovat její stav pomocí nosné vlny nebo jinými prostředky, což usnadňuje varování a lokalizaci chyb.
TheFTTH AGC CATV přijímačje mnohem víc než jen jednoduchý převodník „optický-na-elektrický“. Jde o komplexní subsystém integrující pokročilé optické filtrování, přesnou fotoelektrickou konverzi, inteligentní řízení s uzavřenou-smyčkou a odolný průmyslový design. Je to kritické spojení při zajišťování bezproblémového poskytování-kvalitních video služeb v „posledních sto metrech“ Fiber-do--doma, tiše zaručuje, že miliony domácností si mohou užívat stabilní, čisté a bohaté televizní služby. Jedná se o nepostradatelné inteligentní koncové zařízení v moderních plně optických přístupových sítích.
