Jádro vysokofrekvenčního přenosu signálu na vlákno: Kompletní vysvětlení principu konverze analogového signálu na vlákno
Trápí vás ve scénářích přenosu vysokofrekvenčního signálu (Radio Frequency) tyto problémy: silný útlum signálu po přenosu na velkou-vzdálenost, zkreslení signálu způsobené elektromagnetickým rušením a objemné a nákladné kabelové rozvody? Ať už se jedná o komunikační základnové stanice, radioastronomická zařízení, průmyslové řízení nebo rádiové a televizní systémy, stabilní přenos RF signálů je základním požadavkem-a technologie přenosu RF signálu do optických vláken je klíčem k vyřešení těchto bolestivých bodů. Dnes s oblibou rozebereme základní logiku: jak se analogové RF signály převádějí na signály z optických vláken, aby bylo dosaženo -bezrušení, na dlouhé{4}}vzdálenosti a vysoce{5}}věrného přenosu.
Nejprve je nutné objasnit základní premisu: přenos optickými vlákny přenáší optické signály, zatímco naše RF signály jsou analogové elektrické signály a tyto dva nejsou přímo kompatibilní. Podstatou konverze analogového signálu na vlákno je proto dokončit dvě konverze: „analogový elektrický signál → optický signál → analogový elektrický signál“ a poté realizovat účinný přenos signálu prostřednictvím nízko{1}}ztrátových a{2}}interferenčních charakteristik optického vlákna-, což je také základní pracovní logika našich produktů z vysokofrekvenčního signálu do optických vláken. Celý proces je rozdělen především do 5 klíčových kroků, z nichž každý určuje kvalitu přenosu signálu. Podrobně je vysvětlíme v kombinaci se skutečným designem produktu.
Krok 1: Předzpracování analogového RF signálu - Odstranění rušení a optimalizace kvality signálu
Původní analogové RF signály (jako jsou radiofrekvenční signály ze základnových stanic a detekční signály z radarů) se často mísí se šumem a rušením. Přímá konverze povede ke zkreslení optických signálů a ovlivní přenosové efekty. Proto před zadáním konverzního spojení naše produkty nejprve předzpracují analogové RF signály, což je také základem pro zajištění věrnosti přenosu.
Předzpracování zahrnuje především dvě základní operace: zaprvé zesílení signálu, které zesiluje slabé vysokofrekvenční signály na sílu vhodnou pro převod pomocí vysoce přesného zesilovače-, aby se předešlo selhání převodu kvůli slabým signálům; za druhé, filtrování a čištění, které využívá profesionální filtrační modul k odfiltrování irelevantního šumu a rušivých signálů a zachování čistých efektivních RF signálů. Naše produkty využívají přizpůsobenou technologii filtrování, která se dokáže přesně přizpůsobit frekvenčnímu pásmu RF signálu 5MHz až 6GHz, čímž zajišťuje čistotu předzpracovaných signálů a připravuje následnou konverzi.
Krok 2: Elektro-Optická konverze (E/O) - „Přeložit“ analogové elektrické signály na optické signály

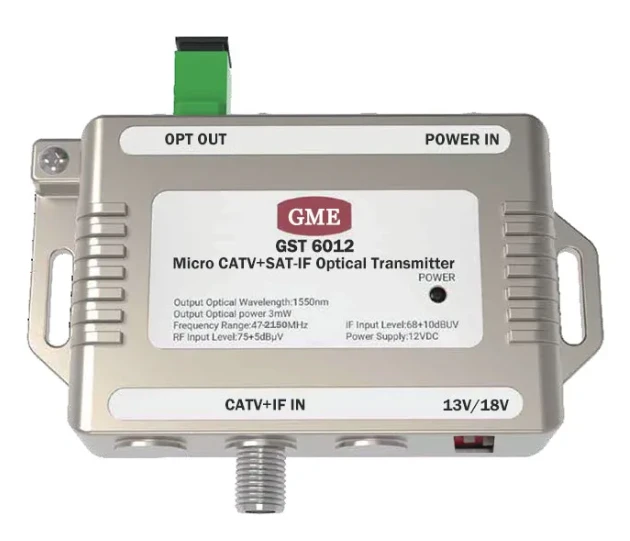

Toto je základní krok celého procesu konverze a technické jádro našich produktů. Jednoduše řečeno, jde o převedení předem zpracovaných analogových vysokofrekvenčních elektrických signálů na optické signály, které lze přenášet v optických vláknech prostřednictvím elektro-optických konverzních zařízení-ekvivalentních k nanesení „světelného pláště“ na elektrické signály, což jim umožňuje dosáhnout přenosu na velkou-vzdálenost s výhodami optických vláken.
Naše produkty používají vysoce{0}}linearní DFB laserové diody jako základní elektro-optická konverzní zařízení a jejich pracovní princip je založen na technologii „Intensity Modulation (IM)“: hnací proud laseru je přímo modulován elektrickým signálem, takže intenzita výstupního optického výkonu se mění synchronně s amplitudou analogového RF signálu, jas světla se zcela simuluje pomocí změny výšky světla. odpovídá zákonu změny původního RF signálu, realizující přesné mapování "elektrického signálu → optického signálu". Výhodou této modulační metody je vysoká rychlost odezvy a malé zkreslení signálu, což může maximalizovat zachování původních charakteristik analogových RF signálů, zvláště vhodné pro scénáře s vysokými požadavky na věrnost signálu, jako je radioastronomie a satelitní komunikace.
Naše produkty mají zároveň vestavěnou-funkci teplotní kompenzace, která dokáže účinně kompenzovat dopad změn okolní teploty na laser a zajistit stabilitu optických signálů. Dokonce i v extrémních prostředích od -40 stupňů do +70 stupňů může stabilně dokončit elektrooptický převod.
Krok 3: Přenos optickými vlákny - rušení-bezproblémové, nízké-ztráta „kanálu signálu“
Po elektro-optické konverzi je optický signál připojen k jádru vlákna a zahájí-přenos na velkou vzdálenost. Výhodou tohoto kroku je jádro optického přenosu odlišné od tradičního kabelového přenosu: optické vlákno využívá principu úplného odrazu světla k omezení šíření optického signálu uvnitř jádra vlákna. Index lomu jádra vlákna je o něco vyšší než index lomu pláště, což zajišťuje, že optický signál nebude unikat a zajišťuje efektivní přenos.
Ve srovnání s tradičními koaxiálními kabely má přenos optickými vlákny tři nenahraditelné výhody, které jsou pro naše produkty také klíčem k řešení bolestivých bodů zákazníků: za prvé, nízké ztráty. V pásmu 1550nm je přenosová ztráta optického vlákna pouze asi 0,2 dB/km, což je mnohem méně než ztráta koaxiálních kabelů, která je často několik dB/m. I při přenosu na desítky či dokonce stovky kilometrů nedojde k výraznému utlumení signálu; za druhé, silný proti-rušení. Optické vlákno je dielektrický materiál, který je zcela imunní vůči elektromagnetickému rušení (EMI) a vysokofrekvenčnímu rušení, zvláště vhodný pro drsná rušivá prostředí, jako je průmysl a armáda; za třetí, nízká hmotnost. Průměr jediného optického vlákna je pouze 125 mikronů, což je mnohem lehčí než u koaxiálních kabelů, což výrazně snižuje obtížnost a náklady na kabeláž.
Naše produkty jsou kompatibilní s jednorežimovým optickým vláknem SM28-a podporují technologii Wavelength Division Multiplexing (WDM), která dokáže realizovat více-kanálový přenos RF signálu prostřednictvím jediného optického vlákna, což dále zvyšuje efektivitu přenosu, snižuje náklady na kabeláž a přizpůsobuje se potřebám aplikací s více-scénáři.
Krok 4: Fotoelektrická konverze (O/E) - „Obnovení“ optických signálů na analogové elektrické signály

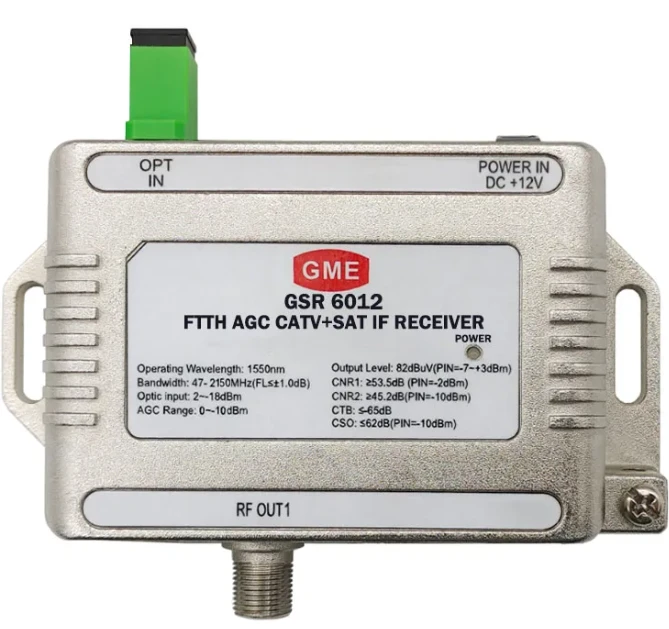

Když optický signál dosáhne přijímacího konce, je třeba jej převést zpět na původní analogový RF elektrický signál pomocí fotoelektrické konverze, aby jej bylo možné rozpoznat a použít koncovým zařízením (jako jsou základnové stanice, radary a displeje). Tento krok je obráceným procesem elektro-optické konverze, který také vyžaduje vysoce-přesná zařízení k zajištění kvality obnovy.
Naše produkty používají jako základní konverzní zařízení fotodetektory s vysokou{0}}citlivostí (PIN fotodiody nebo lavinové fotodiody APD). Jejich funkcí je převádět změnu intenzity optických signálů na odpovídající elektrické signály (fotogenerovaný proud)-čím silnější je optický výkon, tím větší je generovaný proud, což zcela odpovídá zákonu změny signálu vysílajícího konce. Převedený elektrický signál bude dále zesílen nízkošumovým zesilovačem, aby bylo zajištěno, že síla signálu splňuje požadavky koncového zařízení, a zároveň potlačí rušení šumem, aby nedocházelo ke zkreslení obnoveného signálu.
Krok 5: Odeslání signálu-Zpracování - přesné obnovy pro přizpůsobení potřebám terminálu
Po fotoelektrické konverzi musí analogový vysokofrekvenční elektrický signál projít posledním -krokem zpracování, než může být skutečně použit. Následné-zpracování zahrnuje hlavně tvarování signálu a kalibraci zisku: modul tvarování koriguje drobná zkreslení, která mohou nastat během přenosu signálu, aby bylo zajištěno, že tvar vlny signálu bude zcela konzistentní s původním signálem; modul pro kalibraci zesílení upravuje zesílení signálu na rozsah přizpůsobený koncovému zařízení, aby se zabránilo poruše zařízení způsobené nadměrnou nebo nedostatečnou silou signálu.
Naše produkty podporují automatické řízení zisku (AGC), které dokáže automaticky upravit parametry zisku podle přenosové vzdálenosti a síly signálu bez ručního zásahu, což výrazně usnadňuje používání a zajišťuje dlouhodobou-stabilitu a konzistenci signálů.
Proč si vybrat naše produkty z RF signálu do optických vláken?
Pochopíte-li princip převodu analogového signálu na vlákno, není těžké zjistit, že každý krok procesu převodu závisí na vysoce -přesných zařízeních a optimalizovaném designu- a to je hlavní konkurenceschopnost našich produktů. Stručně řečeno, naše výhody se odrážejí ve třech aspektech:
Vysoce{0}}věrný přenos: Použití vysoce-lineárních laserů a fotodetektorů v kombinaci s přesným filtrováním a řízením zisku může falešný{2}}volný dynamický rozsah dosáhnout 100 dBm/H2/3, což maximalizuje zachování původních charakteristik analogových RF signálů a zabraňuje zkreslení;
Stabilita a spolehlivost: Vestavěné-kompenzace teploty a funkce automatického řízení zisku, přizpůsobení širokému teplotnímu rozsahu a složitým prostředím, podpora přenosu na velkou-vzdálenost až 20 km bez opakovačů, se ztrátou menší než 0,4 dB/km, splňující náročné požadavky různých scénářů, jako je průmysl, komunikace a armáda;
Flexibilní přizpůsobivost: Pokrývá frekvenční rozsah 5 MHz až 6 GHz, podporuje jedno{2}}režimová optická vlákna a technologii WDM a poskytuje přizpůsobená řešení podle potřeb zákazníků, která se přizpůsobují různým aplikačním scénářům, jako jsou základnové stanice 5G, radioteleskopy, rádio a televize a radary.
Ať už potřebujete vyřešit problém s útlumem vysokofrekvenčního signálu na dlouhé vzdálenosti nebo se zbavit potíží s elektromagnetickým rušením, technologie analogového signálu k optickým vláknům je optimálním řešením-a naše produkty RF signál do optických vláken jsou vyspělá řešení, která implementují tento princip a pomáhají vám dosáhnout efektivního, stabilního a-nákladového přenosu signálu.
Pokud váš projekt čelí problémům s přenosem vysokofrekvenčního signálu a chcete vědět, jak se naše produkty mohou přizpůsobit vašim konkrétním potřebám, kontaktujte nás, abychom získali podrobná technická řešení a parametry produktu, a nechte nás využít profesionální technologie k doprovodu vašeho přenosu signálu.
