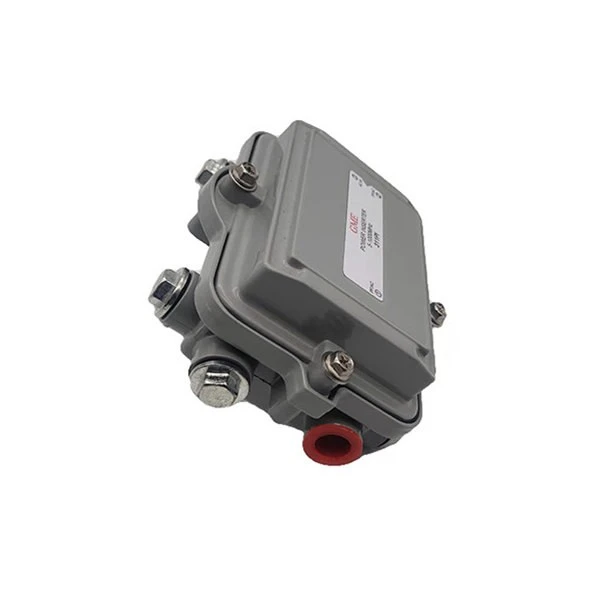

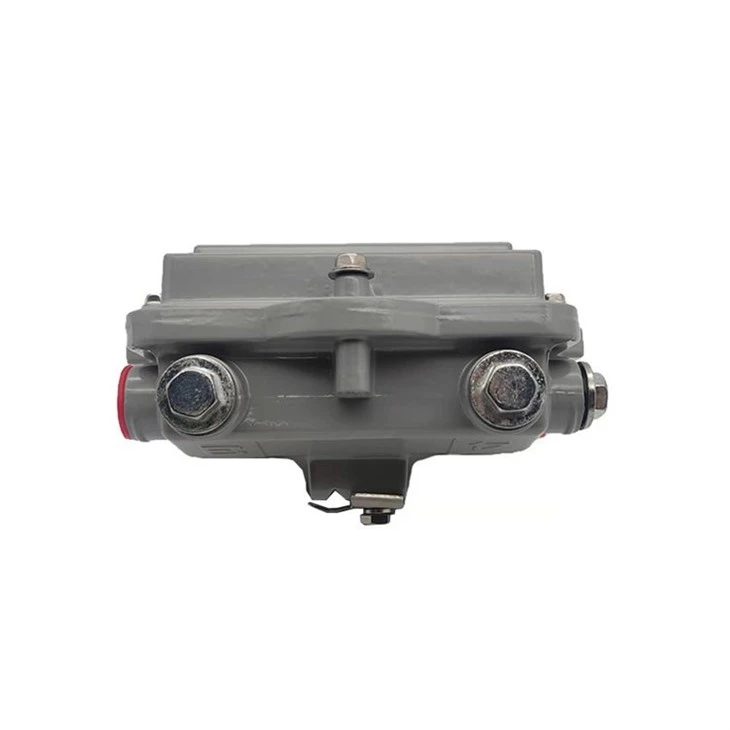

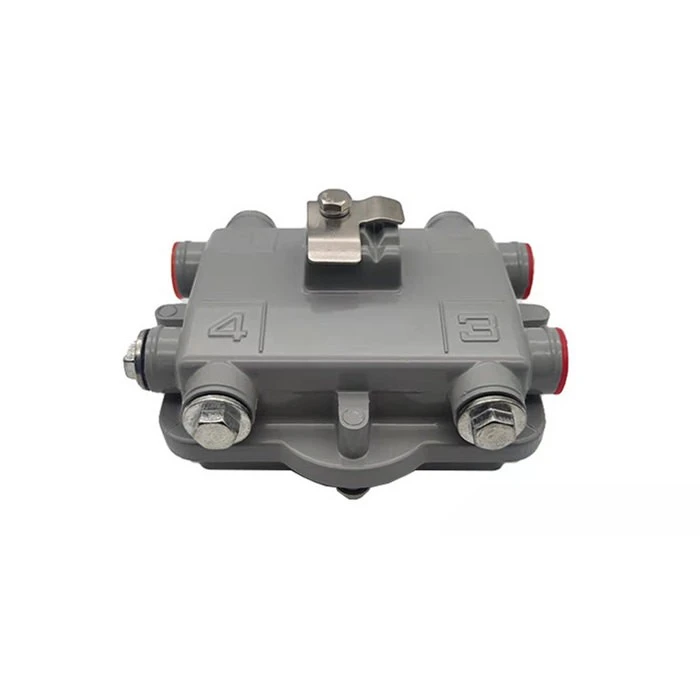

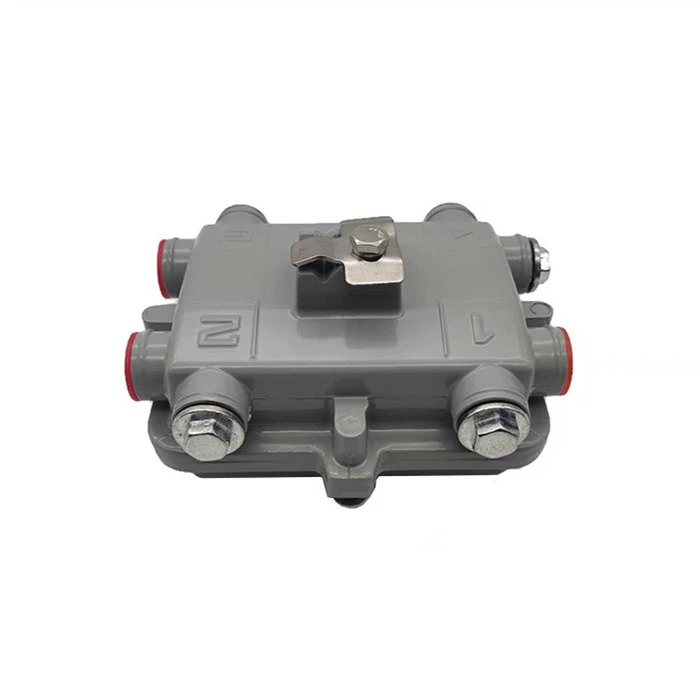

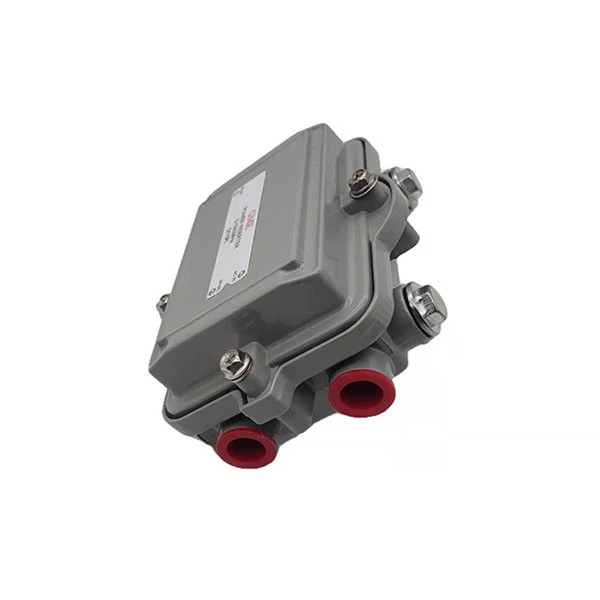

CATV Power Inserter

CATV Power Inserter

Details
1GHz kabelová TV Trunk Line Power Inserter je specializované elektronické zařízení navržené pro průmysl kabelové televize, konkrétně používané v systémech dálkového vedení pro napájení aktivních komponent. Jeho primární funkcí je připojení napájení do koaxiální kabelové sítě, zajištění správného provozu zesilovačů, opakovačů a dalších aktivních zařízení v rozvodu kabelové televize.....
Category
Ostatní

Send Inquiry
Description
Technical Parameters

Popis

1GHz kabelová TV Trunk Line Power Inserter je specializované elektronické zařízení navržené pro průmysl kabelové televize, konkrétně používané v systémech dálkového vedení pro napájení aktivních komponent. Jeho primární funkcí je přivedení napájení do koaxiální kabelové sítě a zajištění správného provozu zesilovačů, opakovačů a dalších aktivních zařízení v rozvodu kabelové televize.


Klíčové vlastnosti a funkce:
Frekvenční schopnost:1GHz kabelová TV Trunk Line Power Inserter je optimalizována pro vysokofrekvenční-provoz a podporuje signály až do 1 gigahertz (GHz). Díky tomu je vhodný pro moderní kabelové televizní systémy s vysokými požadavky na šířku pásma.
Napájení:Zavaděč je vybaven schopností vhánět energii do hlavního vedení koaxiálního kabelu. To je nezbytné pro poskytování potřebné elektrické energie aktivním komponentům, jako jsou distribuční zesilovače nebo prodlužovače linek, a zajišťuje tak kvalitu a sílu signálu v celé distribuční síti.

Vlastnosti

◆ CATV Power Inserter 5-1000 MHz celopásmový provoz.

◆ Poniklovaný mosazný konektor "F" s vodotěsnou ochranou.

◆ Tkané kovové těsnění používané k zajištění Hi-RFI.

◆ Plně utěsněno odolné proti povětrnostním vlivům a součástí balení je svorka pramene.

Specifikace

Místo původu: Guangdong, Čína

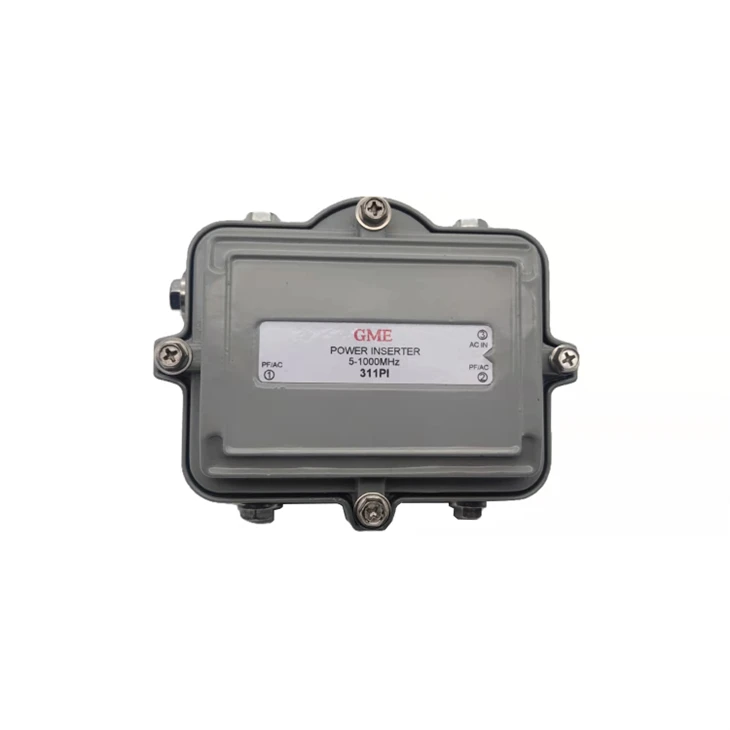

Číslo modelu: GDINS-002 (311PI)

POLOŽKA

TYPICKÝ

LIMIT QC

ZKUŠEBNÍ PODMÍNKY

1. FREKV. ROZSAH





5 - 1000 MHz

2. ZTRÁTA VLOŽENÍ

- 0.5 dB

-1,0 dB MAX.

5 - 40 MHz

- 0.5 dB

-1,0 dB MAX.

41 - 470 MHz

- 0.8 dB

-1,0 dB MAX.

471 - 860 MHz

- 1.0 dB

-1,5 dB MAX.

861 - 1000 MHz

3. IZOLACE (RF TO AC)

-60 dB

-58 dB MIN.

5 - 40 MHz

-50 dB

-45 dB MIN.

41 - 470 MHz

-45 dB

-40 dB MIN.

471 - 860 MHz

-40 dB

-35 dB MIN.

861 - 1000 MHz

4. NÁVRAT ZTRÁTY (RF PORT)

-20 dB

-18 dB MIN.

5 - 40 MHz

-20 dB

-18 dB MIN.

41 - 470 MHz

-20 dB

-18 dB MIN.

471 - 860 MHz

-18 dB

-16 dB MIN.

861 - 1000 MHz

5. AC PASS



12A MAX

AC DO RF

CATV Power Inserter

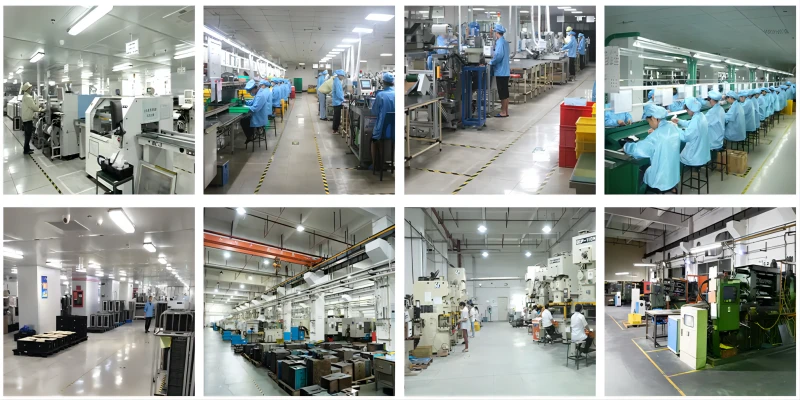

Goodmind Electronics (Shenzhen) Co., Ltd.

Společnost Goodmind Electronics (Shenzhen) Co., Ltd. byla založena v roce 1992 se zaměřením na televizní vysílací systém, vlastní vertikálně integrovanou výrobní kapacitu se zkušeným a profesionálním inženýrským týmem, který poskytuje služby ODM pro produkty kabelového / satelitního / pozemního / IPTV vysílacího systému.

Jak funguje zavaděč CATV?

Napájecí zavaděč CATV je obvykle připojen ke koaxiálnímu kabelu. Přivádí stejnosměrný proud (stejnosměrný proud) do kabelového vedení, které se pak používá k napájení aktivních součástí, jako jsou zesilovače. To umožňuje zesílení a distribuci signálu na velké vzdálenosti.



Jaké jsou běžné aplikace vkladačů CATV?

Napájecí zavaděče CATV se běžně používají v systémech kabelové televize k poskytování napájení linkovým zesilovačům, distribučním zesilovačům a dalším aktivním součástem. Používají se ke zvýšení a udržení síly signálu při dlouhých kabelových trasách nebo v oblastech se slabým příjmem signálu.



Jaké typy napájecích vkladačů CATV jsou k dispozici?

Napájecí zavaděče CATV se dodávají v různých typech a konfiguracích v závislosti na konkrétní aplikaci a požadavcích systému kabelové televize. Mohou se lišit, pokud jde o výstupní výkon, frekvenční rozsah, počet výstupů a další funkce.



1

深圳格第

FAQ

Otázka: Jsou napájecí zavaděče CATV kompatibilní se všemi systémy kabelové televize?

Odpověď: Napájecí zavaděče CATV jsou obecně navrženy tak, aby byly kompatibilní se standardními systémy kabelové televize. Kompatibilita se však může lišit v závislosti na faktorech, jako je frekvenční rozsah systému, typ použitých zesilovačů a další specifikace systému. Je nezbytné zajistit, aby byl napájecí zavaděč kompatibilní se specifickými požadavky vašeho systému kabelové televize.



Otázka: Co bych měl vzít v úvahu při výběru napájecího zavaděče CATV?

Odpověď: Při výběru napájecího zavaděče CATV zvažte faktory, jako jsou požadavky na napájení vašich zesilovačů, frekvenční rozsah vašeho systému kabelové televize, počet potřebných výstupů a jakékoli specifické funkce požadované pro vaši aplikaci. Je také nezbytné zajistit kompatibilitu s vaším stávajícím vybavením a specifikacemi systému.



Otázka: Existují nějaké požadavky na instalaci napájecích zavaděčů CATV?

Odpověď: Při instalaci napájecího zavaděče CATV se ujistěte, že je připojen ke koaxiálnímu kabelu správným směrem. Postupujte podle pokynů výrobce pro správnou instalaci a ujistěte se, že jsou všechna připojení bezpečná. Kromě toho zvažte faktory, jako je uzemnění a přepěťová ochrana, abyste chránili své zařízení a zajistili spolehlivý provoz.
