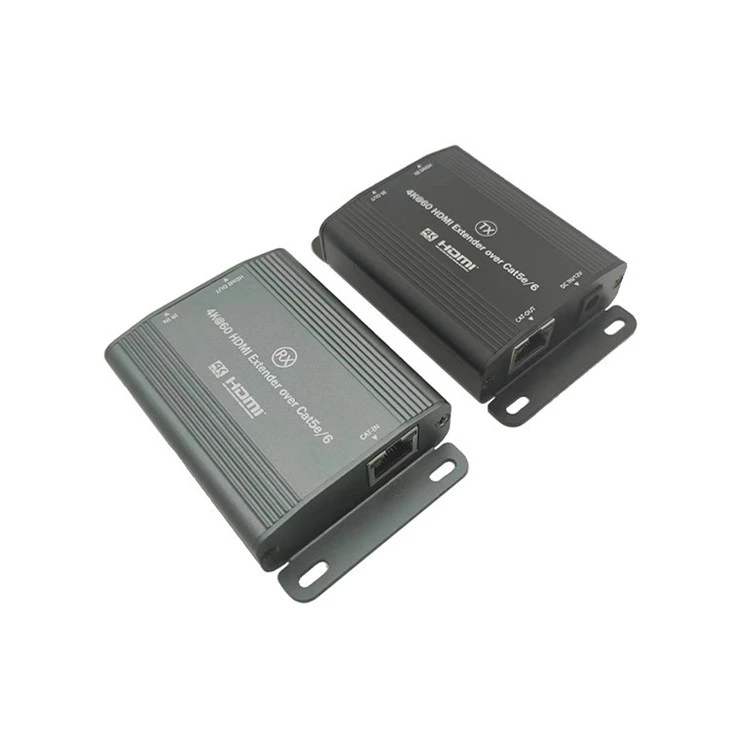

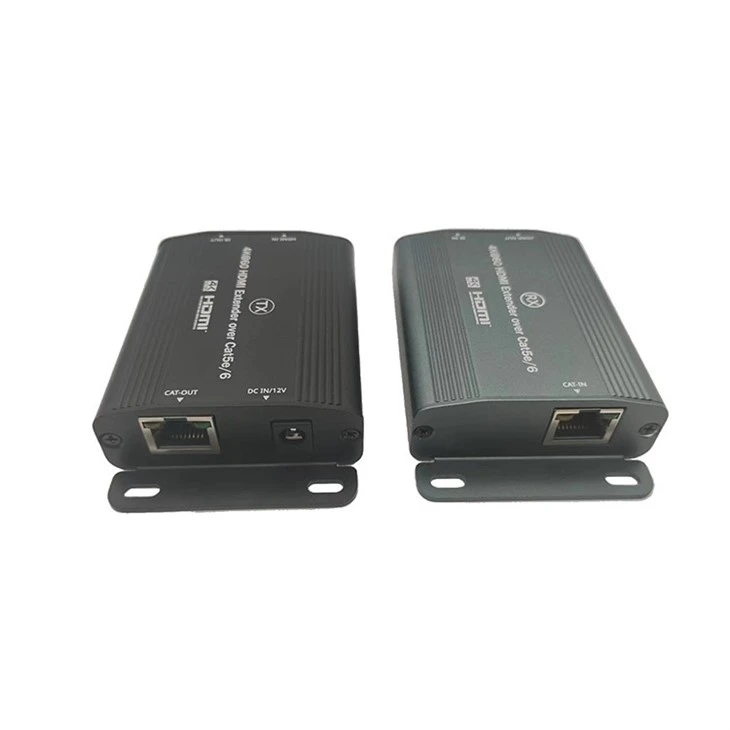

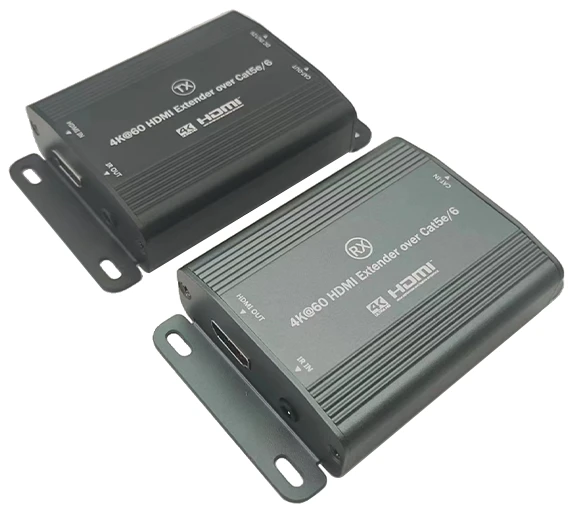

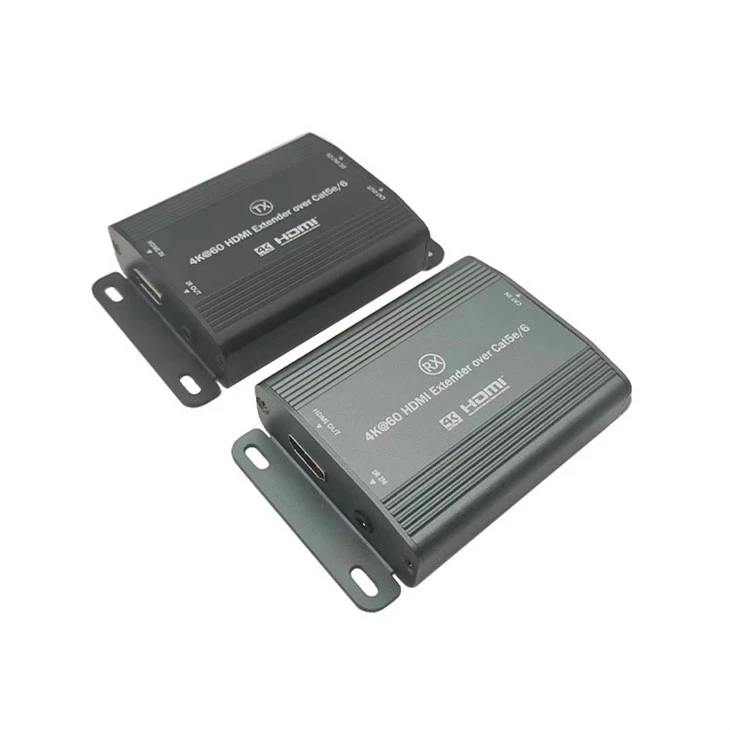

4k 60hz HDMI Extender

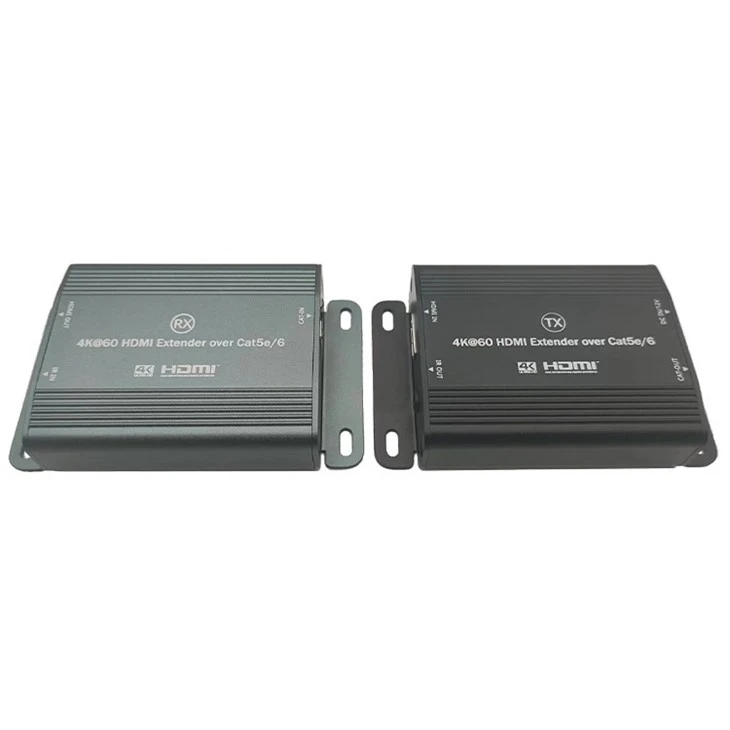

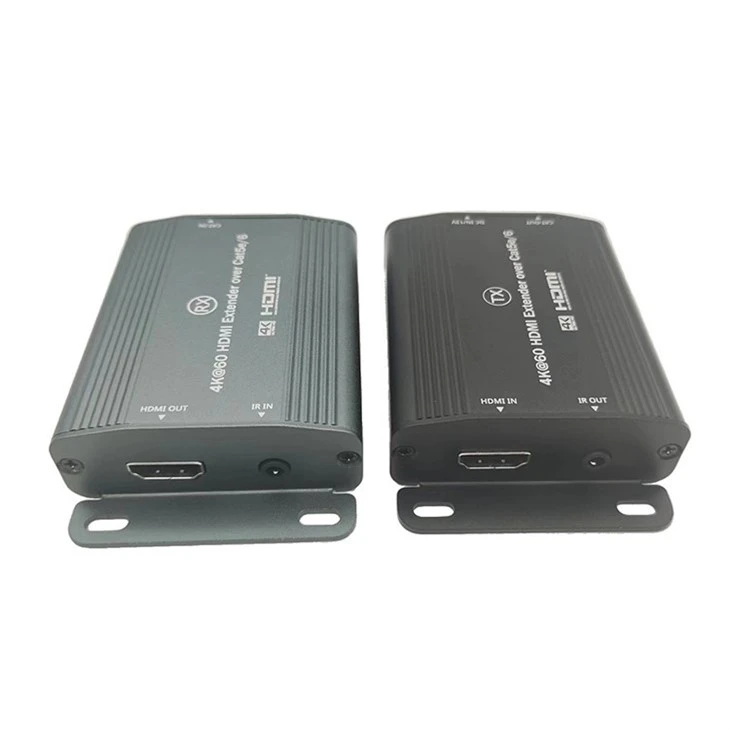

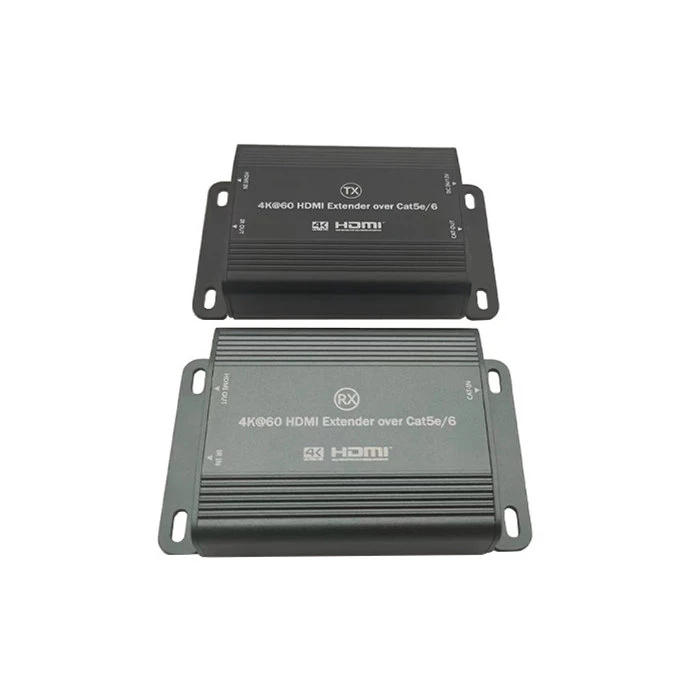

Tento produkt se skládá z hostitele vysílače (TX) a přijímače (RX), propojuje síťový kabel jako přenosové médium a využívá nejnovější technologii rozšíření zesilovače. Vysílač a přijímač mohou rozšířit přenos prostřednictvím jediného síťového kabelu a jsou kompatibilní se síťovými kabely CAT5e/6. Signály s vysokým-rozlišením lze rozšířit až na 100 metrů pomocí CAT5e a signály s ultra{7}}vysokým{8}}rozlišením lze rozšířit až na 70 metrů pomocí CAT6 s nulovou latencí. Produkt podporuje funkci infraredreturn, takže dálkové ovládání je pohodlné. Má také schopnost samo{13}}nastavování pro síťové kabely, automatickou úpravu rozlišení pro výstup optimálních efektů, což usnadňuje a usnadňuje použití. Tento 4k 60Hz HDMI extender je vhodný pro videokonference, multimediální sportovní bary, multimediální výuku, digitální reklamu, veřejné nástěnky a další.

1. Pomocí síťového kabelu Cat6 lze přenosovou vzdálenost ultra-vysokého{3}}širokého rozlišení rozšířit až na 100 metrů.

2. Vysoce{1}}výkonný čip dokonale podporuje nízkou latenci a poskytuje synchronní výstup zvuku a videa 4K60Hz s ultra-vysokým{5}}rozlišením, s plynulým a čistým obrazem a stabilními signály.

3. Krásné pouzdro z hliníkové slitiny má super-vysokou účinnost odvádění tepla, nulovou hlučnost, nízkou hmotnost a lze jej-namontovat na stěnu, takže je kompaktní a robustní.

4. Tento 4k 60Hz HDMI extender Plug and play bez instalace ovladačů, díky čemuž je snadné sladit interiérovou dekoraci s vysokým krytím a snadnou instalací.

◆ Rozšiřte přenos HDMI až na 70 m přes Cat6.

◆ Ultra HD: Podpora rozlišení videa až 4K@60Hz.

◆ Unibody hliníková slitina zajišťuje účinné uvolňování tepla po celou dobu životnosti.

◆ Plug & Play: Žádná instalace ovladače.

◆ Vestavěná funkce IR Passback pro ovládání zdroje odkudkoli ve vaší domácnosti.

◆ Použijte funkci POC pro napájení zařízení jednotky.

Obsah



Vysílač (TX) x1

Přijímač (RX) x1

Použijte Guidex1

1x prodlužovací kabel pro infračervený vysílač (volitelný)

Prodlužovací kabel infračerveného přijímače 1x (volitelný)

Napájecí adaptér x 1



Požadavky

1. Zdroj signálu:
Signální zařízení s výstupním portem HDMI, jako je DVD přehrávač, Play Station, set{0}}top box, osobní počítač nebo PC atd.

2. Displej:
Zobrazovací zařízení se vstupním portem HDMI, jako je SDTV, HDTV, projektor atd.

3. Síťový kabel:
Nestíněný nebo stíněný síťový kabel kategorie 5/6 (UTP/STP CAT5e/6) se standardními konektory síťového kabelu zapojenými paralelně na obou koncích.

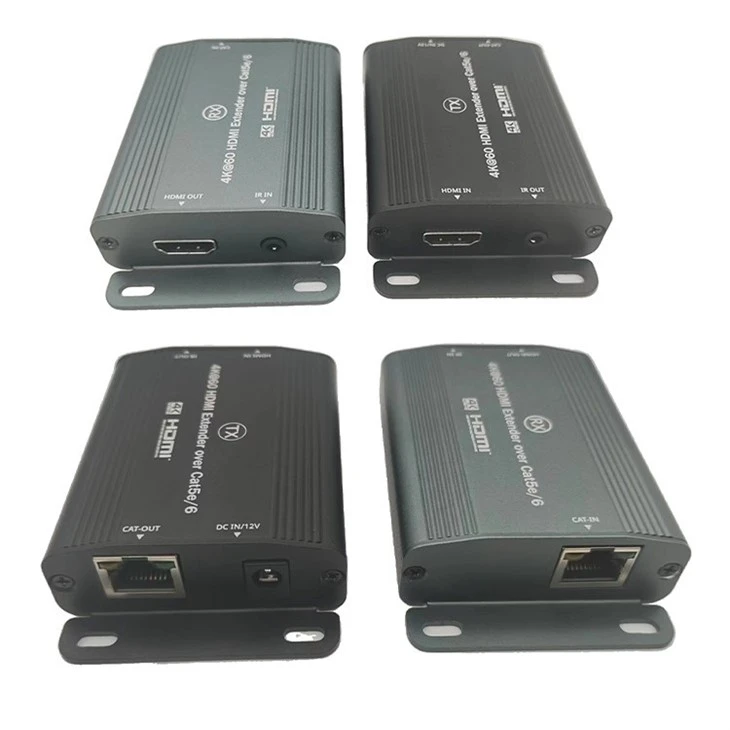

Představit

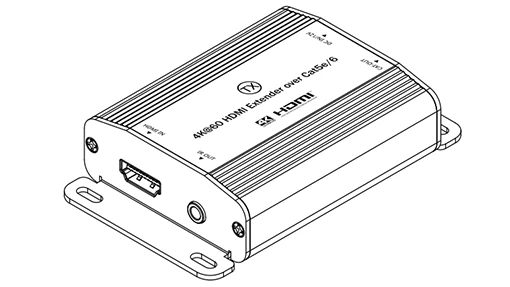

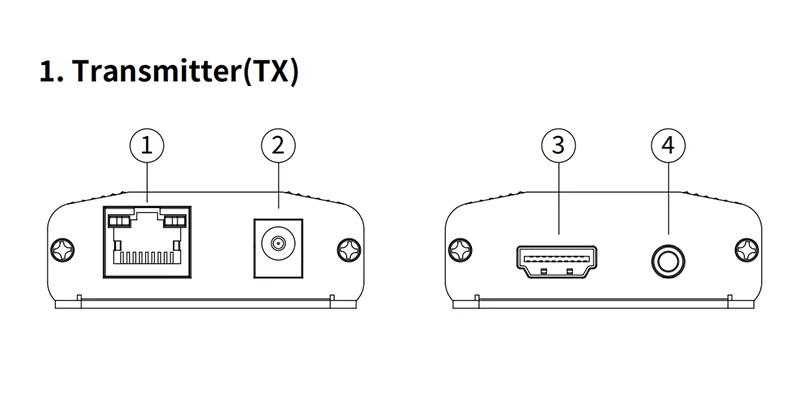

Vysílač (TX)

①Výstupní port RJ45: Propojuje hlavní jednotky vysílače (TX) a přijímače (RX) pomocí síťového kabelu.

②Vstupní port napájení: Vložte standardní napájecí adaptér DC12V/lA, který je součástí tohoto produktu, nebo jiné standardní napájecí adaptéry, které splňují požadavky na jmenovité napětí.

③Vstupní port HDMl: Propojuje hlavní jednotku zdroje signálu s
hlavní jednotka vysílače (TX) pomocí kabelu HDMl.

④Zásuvka prodlužovacího kabelu infračerveného vysílače: Vložte prodlužovací kabel infračerveného vysílače dodaný s tímto produktem a umístěte infračervený vysílač co nejblíže k přijímacímu zařízení, abyste mohli přenášet infračervený signál z přijímače.

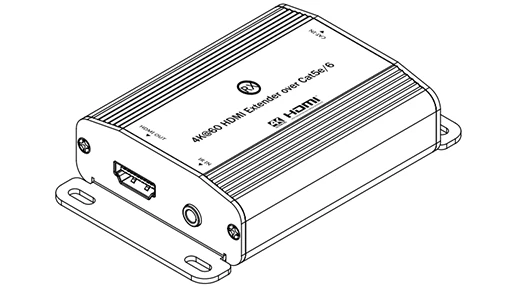

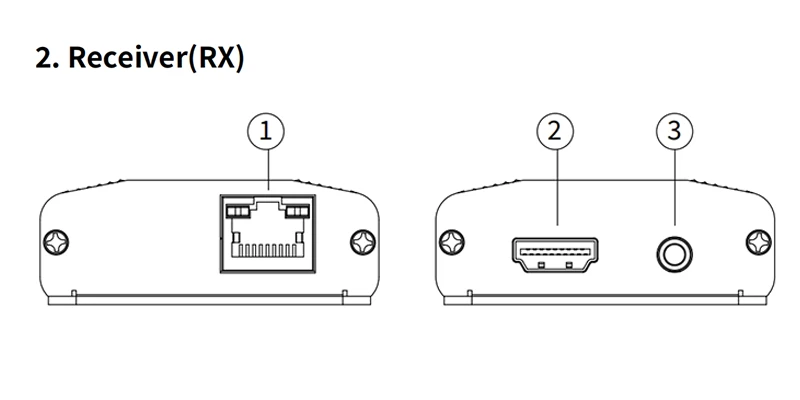

Přijímač (RX)

①Vstupní port RJ45: Propojuje hlavní jednotky vysílače (TX) a přijímače (RX) pomocí síťového kabelu.

②Port HDMlinput: Používá kabel HDMl k propojení zobrazovacího zařízení s hlavní jednotkou přijímače (RX).

③Zásuvka prodlužovacího kabelu infračerveného přijímače: Zapojte dodaný prodlužovací kabel infračerveného přijímače a použijte dálkové ovládání v dosahu infračerveného přijímače.

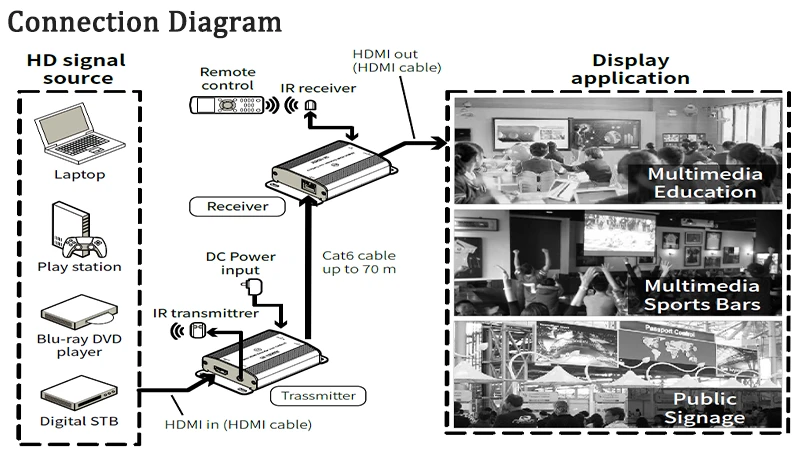

Instalace a připojení

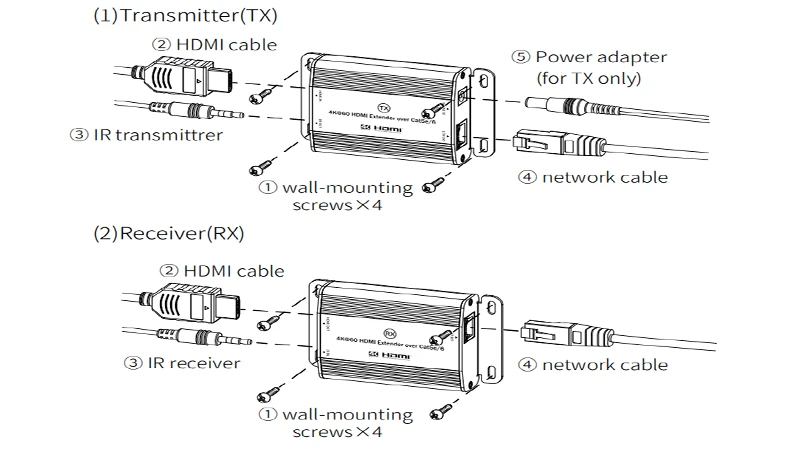

Pokyny pro připojení:

①Pro připojení zařízení zdroje signálu k vysílání použijte kabely HDMl. ter (TX) a zobrazovací zařízení k hlavní jednotce přijímače (RX).

②Pro připojení hlavní jednotky vysílače (TX) k hlavní jednotce přijímače (RX) použijte standardní síťový kabel s nestíněným nebo stíněným CAT5e/6 (UTP/STP) a paralelní kabeláží.

③Připojte napájecí kabel pro automatické spuštění a provoz

Návod na infračervené dálkové ovládání:

①Připojte prodlužovací kabel infračerveného vysílače do zdířky lR OUT na vysílači (TX) a prodlužovací kabel infračerveného přijímače do lR INiack na přijímači (RX).

②Hlava infračerveného vysílače prodlužovacího kabelu by měla být umístěna co nejblíže k infračervenému přijímacímu oknu zařízení se zdrojem signálu.

③Pomocí infračerveného dálkového ovladače zařízení se zdrojem signálu zamiřte na hlavu infračerveného přijímače, která byla správně připojena k přijímači (RX), abyste mohli vzdáleně vybírat kanály a ovládat přehrávané stopy.

Otázka: Zobrazení na TV obrazovce je abnormální, bliká a zvuk je
koktání.

Odpověď: (1)Zkontrolujte, zda je síťový kabel správně upevněn a jeho délka je v povoleném rozsahu.

(2) Vypněte a zapněte TX konec.

Otázka: Oranžová kontrolka na konektoru RJ45 na konci RX přijímače nesvítí.

Odpověď: (1)Zkontrolujte, zda je síťový kabel standardní síťový kabel s paralelním připojením na obou koncích.

(2)Zkontrolujte, zda je vstup signálu HDMl na straně TX normální.

(3) Vypněte a zapněte TX konec.

Otázka: Oranžová kontrolka na konektoru RJ45 na konci RX přijímače bliká, ale není k dispozici žádný obraz.

A: (1)Zkontrolujte, zda displej podporuje aktuální režim signálu HDMl.

(2)Zkontrolujte, zda jsou kabel HDMl a displej správně upevněny.

(3)Zkuste odpojit a znovu zapojit síťový kabel nebo vypnout a zapnout TX konec.
