Popis
Modul MHD100‐MIN schopný generovat signál ve formátu DVB‐T (Digital Terrestrial Television) ze vstupu HDMI.

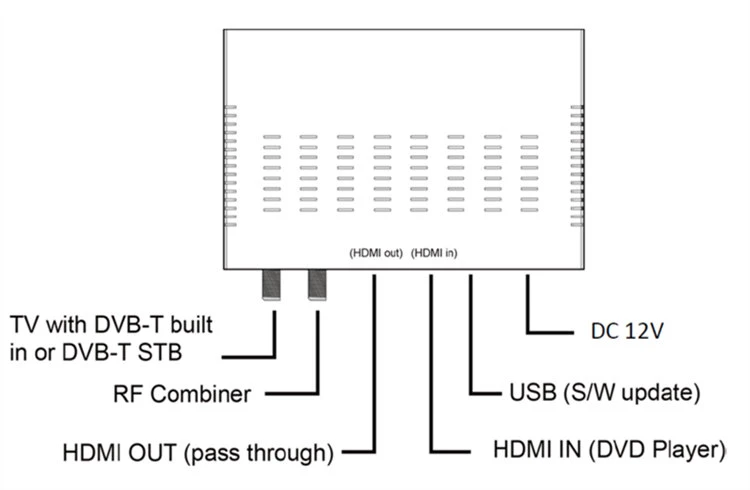

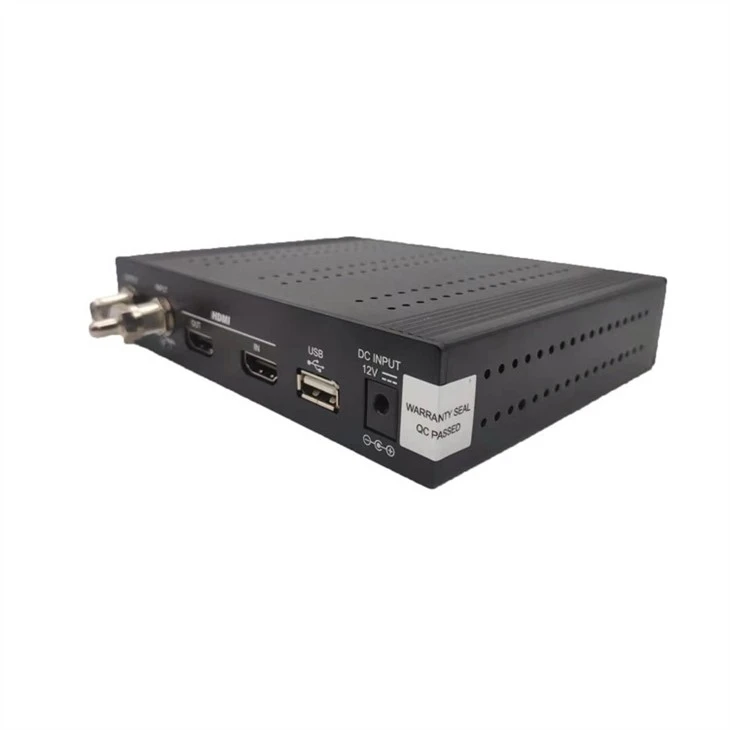

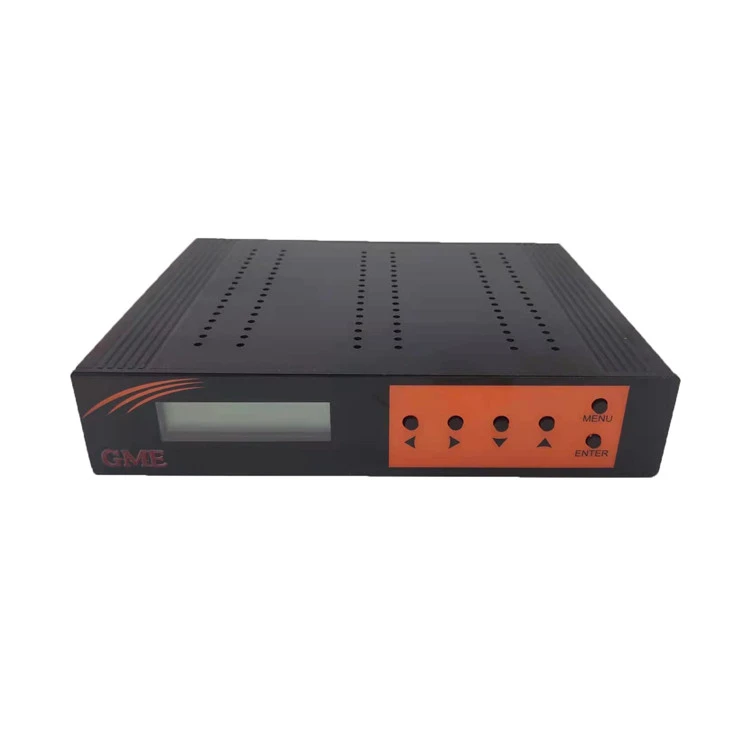

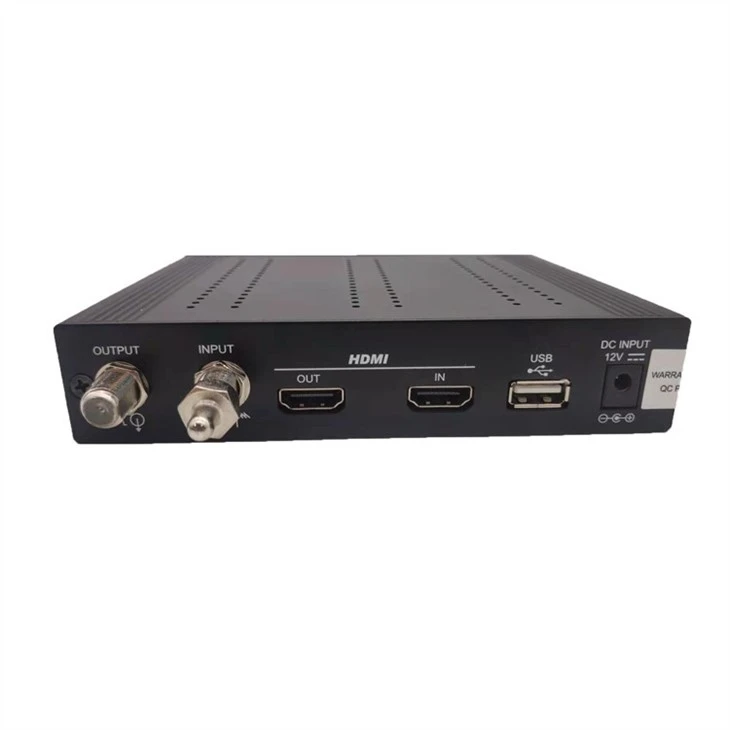

Modulátor DVB-T s Rf Loop Through MHD100‐MIN je zařízení s integrovanou modulací DVB-T s kódováním H264, které převádí signál HDMI na výstup DVB-T RF. Je vybaven jedním kanálovým HDMI vstupem, jedním HDMI výstupem (průchozí HDMI) a jedním DVB-T RF výstupem.
Modul MHD100‐MIN upravuje míru komprese dostupné šířce pásma pomocí modulačních parametrů DVB‐T.
Specifikace
|
Místo původu: Guangdong, Čína |
|||
|
Číslo modelu: GDM-025 (MHD100-MIN) |
|||
|
POLOŽKA |
TYPICKÝ |
LIMIT QC |
ZKUŠEBNÍ PODMÍNKY |
|
1. RF výstup |
|||
|
Konektor |
Žena TYPE-F |
|
|
|
Impedance |
75 ohmů |
|
|
|
Výstupní frekvenční rozsah |
CH5~CH69 |
178,75 MHz ~ 858 MHz |
|
|
Nízké pásmo CH7~CH13 |
178,75 MHz ~ 226,75 MHz |
|
|
|
Vysoké pásmo CH14~CH80 |
474 MHz až 858 MHz |
|
|
|
Výstupní úroveň RF |
97 dBµV |
97dBuV ± 5dBuV |
|
|
RF Out Level ADJ |
|
0dBm~-30dBm |
|
|
MER |
|
>30 dB |
|
|
2. RF vstup |
|||
|
Konektor |
Žena TYPE-F |
|
|
|
Impedance |
75 ohmů |
|
|
|
FREKV. ROZSAH |
|
|
50~ 950 MHz |
|
ZTRÁTA VLOŽENÍ |
- 4.8dB |
- 4.8 dB MAX. |
|
|
3. VSTUP HDMI |
|||
|
Konektor |
KONEKTOR HDMI |
|
|
|
Kompatibilní formát |
|
Auto / 480I / 480P / 576I / 576P / 720P / 1080I / 1080P |
|
|
4. VÝSTUP HDMI |
|||
|
Konektor |
KONEKTOR HDMI |
|
|
|
Potřebujete obrázek a |
|
Nemůže tam být mozaika a zvuk je zkreslený |
|
|
Kompatibilní formát |
|
Auto / 480I / 480P / 576I / 576P / 720P / 1080I / 1080P |
|
|

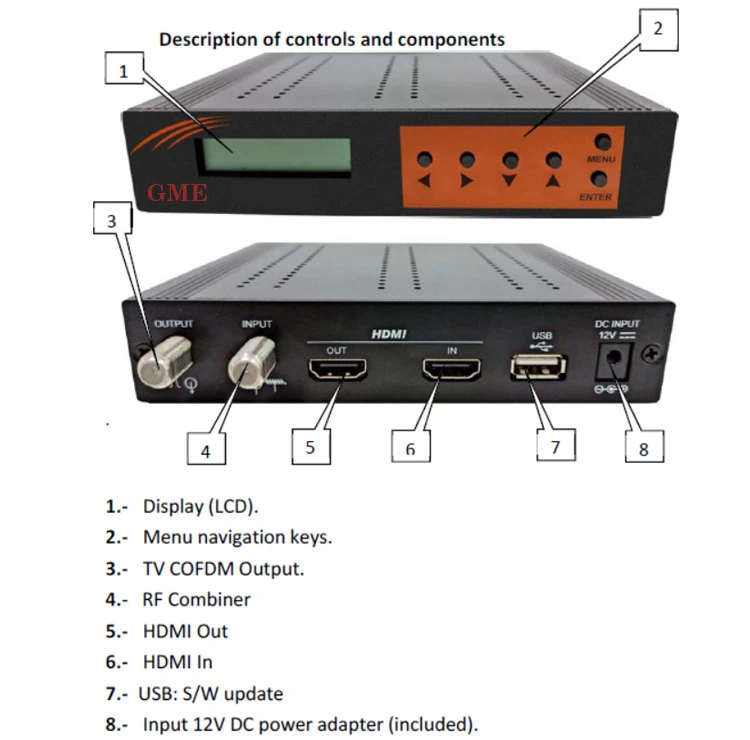

5. Funkce předního panelu |
|||
|
Tlačítka |
|
MENU |
|
|
|
ENTER |
|
|
|
|
▲NAHORU |
|
|
|
|
▼Dolů |
|
|
|
|
◀ Vlevo |
|
|
|
|
▶ Správně |
|
|
|
Zobrazit |
|
LCD |
|
|
6. USB 2.0 |
|||
|
Konektor |
KONEKTOR USB 2.0 |
|
|
|
Signály |
|
|
Aktualizace firmwaru |
|
7. Obecná data |
|||
|
Software |
|
Verze softwaru |
|
|
Napájecí napětí |
|
AC 100V~240V |
|
|
Spotřeba energie Max |
|
10W |
10W Max na vstupu AC |
|
Pracovní teplota |
|
+5 stupně až + 40 stupně |
|
|
Skladovací teplota |
|
-20 stupňů až + 65 stupňů |
|
|
Environmentální |
|
|
|
|
Teplota |
|
0 stupňů až + 40 stupňů |
|
|
Vlhkost |
|
40 RH až 90 RH |
|
|
Mechanická specifikace |
|
|
|
|
Rozměry |
|
143*110*30mm |
|
|
Hmotnost |
|
Přibližně 0,33 kg |
|
