Popis
Modul GTM-860E-4K schopný generovat signál ve formátu DVB-T (Digital Terrestrial Television) ze vstupu HDMI.
Modulátor 4K HD DVB-T je zařízení s kódováním H264, integrované zařízení s modulací DVB-T, které lze převést.
Signál 4K Pass FHD HDMI na výstup DVB-T RF. Je vybaven jedním kanálovým vstupem HDMI, jedním výstupem HDMI (průchod 4K-) a jedním výstupem DVB-T RF.
Modul GTM-860E-4K upravuje míru komprese podle dostupné šířky pásma pomocí modulačních parametrů DVB-T.
Specifikace
|
Místo původu: Guangdong, Čína |
|||
|
Číslo modelu: GDM-002 (GTM-860E-4K) |
|||
|
POLOŽKA |
TYPICKÝ |
LIMIT QC |
ZKUŠEBNÍ PODMÍNKY |
|
1. RF výstup |
|||
|
Konektor |
Žena TYPE-F |
|
|
|
Impedance |
75 ohmů |
|
|
|
Výstupní frekvenční rozsah |
CH5~CH74 |
177,5 MHz ~ 851,5 MHz |
|
|
Nízké pásmo CH5~CH12 |
177,5 MHz ~ 226,5 MHz |
|
|
|
Vysoké pásmo CH20~CH74 |
473,5 MHz až 851,5 MHz |
|
|
|
Výstupní úroveň RF |
97 dBµV |
97dBuV ± 5dBuV |
|
|
RF Out Level ADJ |
|
0dBm~-30dBm |
|
|
MER |
|
>30 dB |
|
|
2. RF vstup |
|||
|
Konektor |
Žena TYPE-F |
|
|
|
Impedance |
75 ohmů |
|
|
|
FREKV. ROZSAH |
|
|
50~ 950 MHz |
|
ZTRÁTA VLOŽENÍ |
- 4.8dB |
- 4.8 dB MAX. |
|
|
3. VSTUP HDMI |
|||
|
Konektor |
KONEKTOR HDMI |
|
|
|
Kompatibilní formát |
|
Auto /480I / 480P / 576I / 576P / 720P / 1080I /1080P / 4K |
|
|
4. VÝSTUP HDMI |
|||
|
Konektor |
KONEKTOR HDMI |
|
|
|
Potřebuje exportovat obrázek a zvuk |
|
Nemůže tam být mozaika a zvuk je zkreslený |
|
|
Kompatibilní formát |
|
Auto / 480I / 480P / 576I / 576P / 720P / 1080I / 1080P / 4K |
|
|

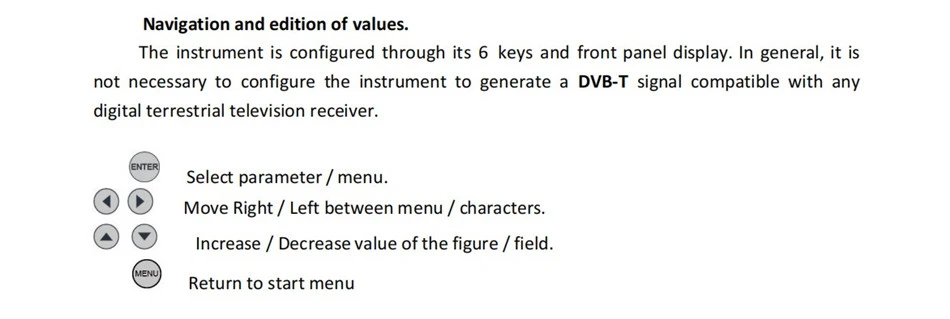

5. Funkce předního panelu |
|||
|
Tlačítka
|
|
MENU |
|
|
|
ENTER |
|
|
|
|
▲NAHORU |
|
|
|
|
▼Dolů |
|
|
|
|
◀ Vlevo |
|
|
|
|
▶ Správně |
|
|
|
Zobrazit |
|
LCD |
|
|
6. USB 2.0 |
|||
|
Konektor |
KONEKTOR USB 2.0 |
|
|
|
Signály |
|
|
Aktualizace firmwaru |
|
7. Obecná data |
|||
|
Software |
|
Verze softwaru |
|
|
Napájecí napětí |
|
AC 100V~240V |
|
|
Spotřeba energie Max |
|
10W |
10W Max na vstupu AC |
|
Pracovní teplota |
|
+5 stupně až + 40 stupně |
|
|
Skladovací teplota |
|
-20 stupňů až + 65 stupňů |
|
|
Environmentální |
|||
|
Teplota |
|
0 stupňů až + 40 stupňů |
|
|
Vlhkost |
|
40 RH až 90 RH |
|
|
Mechanická specifikace |
|||
|
Rozměry |
|
172*126*32mm |
|
|
Hmotnost |
|
Přibližně 0,6 kg |
|

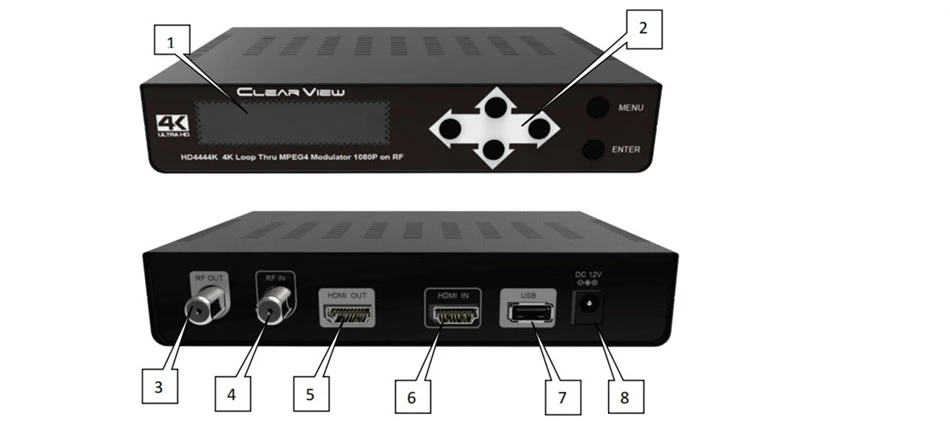

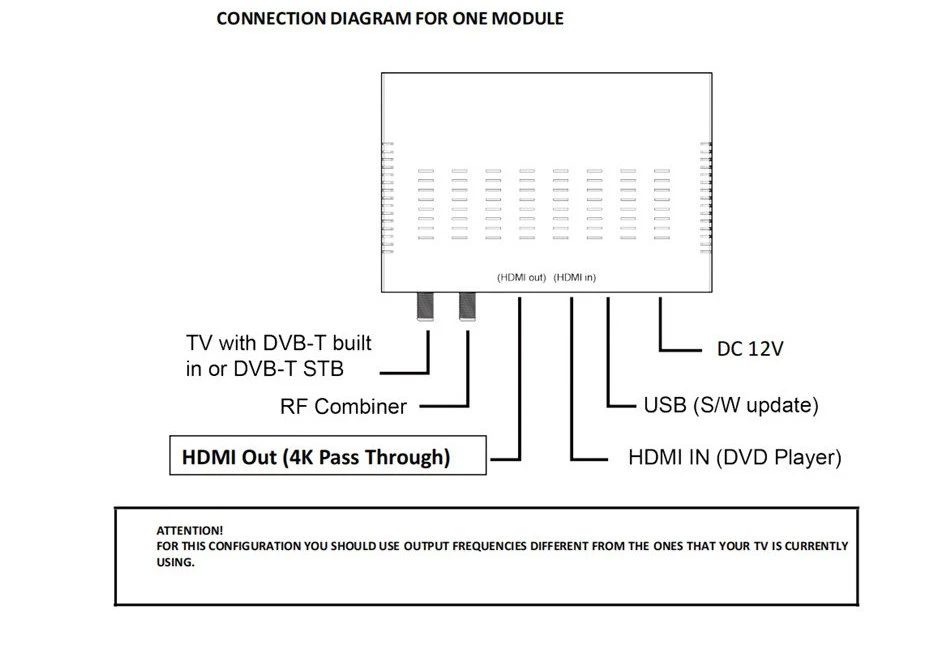

Popis ovládacích prvků a komponent
1. - Displej (LCD)
2. - Navigační klávesy nabídky
3. - TV výstup COFDM
4. - RF Combiner
5. - 4K Pass Through
6. - VSTUP HDMI
7. - USB: Aktualizace SW
8. - Vstupní 12V DC napájecí adaptér (součástí balení)
